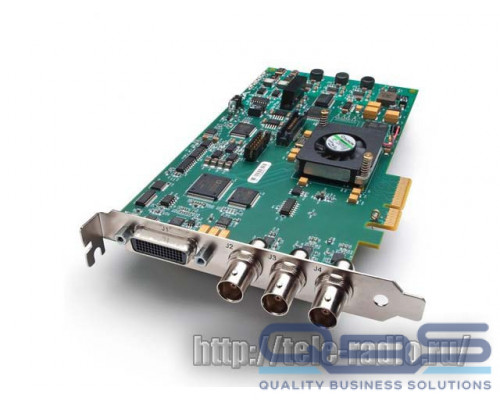

AJA KONA LHe Plus

AJA KONA LHe - видеоинтерфейс с аналоговыми и цифровыми портами

KONA LHe Plus предлагает видео профессионалов на всех уровнях доступной desktop I/O решение, которое не идет на компромисс качества или существенные функциональные возможности. KONA LHe Plus поддерживает HD/SD аналоговые и цифровые I/O для видео и аудио, обеспечивая максимальные возможности, упрощая интеграцию аналоговых и цифровых сигналов в один бизнес-процесс и несколько выходных параметров, чтобы убедиться, что вы можете доставить все, что форматы не требуется.

С поддержкой 10-битного и 8-битного несжатого видео, KONA LHE Plus имеет один вход и два выхода, которые могут быть настроены независимо для HD или SD. KONA LHe Plus также включает в себя 2-канальный AES цифрового аудио, 8 каналов SDI embedded digital audio, аналоговый композитный/S-video/SD/HD component video I/O, 2-канальные балансные аналоговые аудио вход/выход, Genlock вход, и три BNCs, которые могут быть настроены для аналогового видео вход и выход (HD или SD).

Потому что KONA LHe Plus поддерживает 12-битный аналоговый компонентный HD вход и выход, приборов, имеющих аналоговый выход HD, такие, как аналоговых видеомагнитофонов и игровых приставок, может быть подключен для различных рабочих процессов.

9-pin RS-422 подключение доступно на либо включенный коммутационный кабель или дополнительный KL-Box-LH breakout box, позволяет KONA LHe Plus для управления внешними устройствами с точностью до кадра захвата и увольнений.

KONA LHe Plus оснащен 10-разрядной, вещательного качества, адаптивное HD в SD down-conversion, HD/SD 12-битный компонентный аналоговый выход. Даун-конвертер позволяет KONA LHe Plus для подключения к аналоговым SD устройства для вывода. Это может использоваться, чтобы проверить, обрамление и цвет для SD версии и при этом продолжать работать в полном разрешении HD в рамках вашего приложения, обеспечивающие надлежащее качество для multi-format поставки. Поскольку преобразование является аппаратным, она доступна все время - во время захвата или воспроизведения.

AJA оборудование поддерживается широкий перечень профессионального программного обеспечения для редактирования визуальных эффектов, графики и более, позволяющие же AJA устройство будет использоваться множеством различных приложений на одной системе. Кроме того, AJA предоставляет несколько бесплатных приложений, которые позволяют использовать мощь вашего оборудования AJA даже без необходимости выполнения того или иного программного пакета. Это позволяет создавать уникальные процессы без привязки ценные ресурсы без необходимости.

Факультативный KL-Box-LH breakout box позволяет Вам интегрировать KONA LHe Plus легко превращается в стойку сред для быстрого доступа ко всем видео и аудио подключений. Дополнительные функции включает в себя BNC цифровые AES/EBU и RCA разъемы аудио мониторинга гнезда.

Ключевые особенности AJA KONA LHe

• Ввод/вывод в формате SDI, HD-SDI и аналоговом HD/SD.
• 12-битный аналоговый компонентный HD ввод/вывод.
• 12-битный аналоговый компонентный, композитный или S-Video SD ввод/вывод.
• 10-битная аппаратная понижающая конверсия.
• Вход SD-SDI или HD-SDI.
• 2 независимых выхода SDI/HD-SDI.
• 2-канальный балансный XLR AES вход/выход и 2-канальный балансный XLR аналоговый аудио вход/выход.
• Ввод/вывод 8-канального SDI эмбедированного аудио.
• HD/SD-генлок и порт дистанционного управления декой RS-422.
• Поддержка приложений Final Cut Pro 5, Motion, After Effects, Combustion и других.
• Стандартный интерфейсный кабель с возможностью подключения коммутационного бокса KL-Box-LH.

Технические характеристики AJA KONA LHe

Хост-интерфейс

• 4-канальный PCIe-интерфейс.

Видеовходы

• Цифровые:
  • SD-SDI, SMPTE, 259M, 10 бит, BNC.
  • HD-SDI SMPTE, 292/296, 10 бит, BNC.
• Аналоговые:
  • Композитный/S-Video (Y/C):
    • NTSC, NTSCJ, PAL;
    • 12-битное аналогово-цифровое преобразование с 2-кратным оверсемплингом;
    • Декодирование с 3-канальной адаптивной гребенчатой фильтрацией.
  • Компонентный SD:
    • SMPTE/EBU N10, Betacam 525 line;
    • Betacam 525J, RGB;
    • 12-битное аналогово-цифровое преобразование с 2-кратным оверсемплингом.
  • Компонентный HD:
    • YPbPr;
    • 12-битное аналогово-цифровое преобразование.
  • Поддержка 1D LUT-таблиц (PC).

Видеоформаты

• 525i 29.97
• 625i 25
• 720p 23.98 *
• 720p 24 *
• 720p 25 *
• 720p 29.97 *
• 720p 30 *
• 720p 50
• 720p 59.94
• 720p 60
• 1080i 25
• 1080i 29.97
• 1080i 30
• 1080PsF 23.98
• 1080PsF 24
• 1080p 24
• 1080p 25
• 1080p 29.97
• 1080p 30

Примечание: форматы, отмеченные звездочкой являются non over-the-wire VFR-форматами.

Видеовыходы

• Цифровые:
  • SD-SDI и HD-SDI, SMPTE-259/292/296.
• Аналоговые:
  • Композитный/S-Video (Y/C):
    • NTSC, NTSCJ, PAL;
    • 12-битное цифро-аналоговое преобразование с 8-кратным оверсемплингом.
  • Компонентный SD:
    • SMPTE/EBU N10, Betacam 525 line, Betacam 525J, RGB;
    • 12-битное цифро-аналоговое преобразование с 8-кратным оверсемплингом.
  • Компонентный HD:
    • YPbPr, RGB;
    • 12-битное цифро-аналоговое преобразование с 2-кратным оверсемплингом.

Аудио

• Цифровое:
  • 24-битное эмбедированное SDI-аудио, 8 каналов, 48kHz;
  • 24-битное AES-аудио, 2 канала, 48kHz;
  • Поддержка 16-битного формата.
• Аналоговое:
  • 24-битное аналогово-цифровое и цифро-аналоговое преобразование, 2 балансных канала;
  • XLR, 48kHz;
  • +24dbu Full Scale Digital;
  • Частотный диапазон от 20 Гц до 20 кГц, +/- 0.2 дБ.

Понижающая конверсия

• Аппаратная 10-битная.
• Режим «Anamorphic»: полноэкранный.
• Режим «Letterbox»: изображение уменьшается с добавлением черных полос сверху и снизу и сохранением соотношения сторон.
• Режим «Crop»: изображение обрезается до нового размера экрана.

Референсный вход

Аналоговый Black-burst (1V) или композитный (2 или 4V) не замыкающий формат, петлевой, 75 Ом на блоке KLH-Box; замыкающий формат на интерфейсном кабеле.

Управление декой

Протокол RS-422, Sony 9-pin совместимый.
