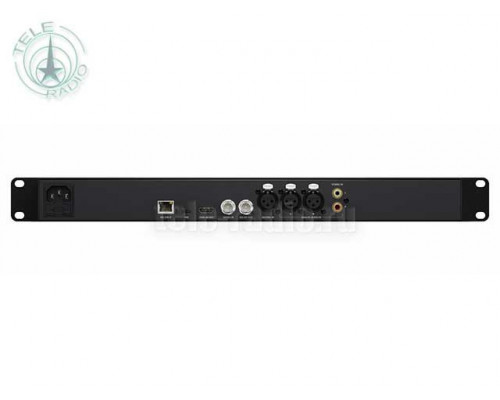

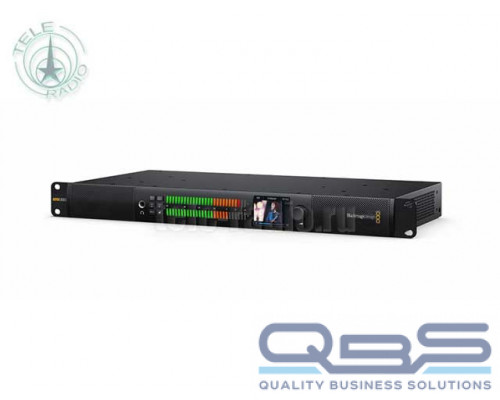

Аудиомонитор Blackmagic Audio Monitor 12G G3

Blackmagic Audio Monitor 12g G3-это мощное стоечное решение размером 1 RU для мониторинга звука. Эта новая модель имеет вход 10G Ethernet по стандарту SMP TEST 2110 для подключения к языковым IP-системам без внешнего конвертера. Кроме того, имеются большие индикаторы звука с несколькими сегментами, вход 12G-SDI с поддержкой SD, HD и Ultra HD, а также разъемы для балансного аналогового XLR -, Hi-Fi - и AES/EBU-звука и выход HDMI для мониторинга SDI - и IP-источников видео.

Технические характеристики

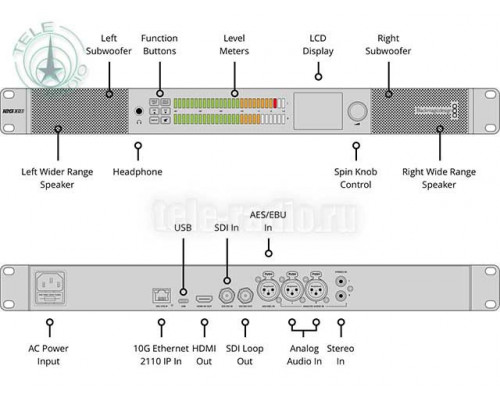

Разъемы
Видеовходы SDI	Видеовыходы SDI	Один сквозной выход
Скорость передачи через SDI	270 Мбит/с, 1,5 Гбит/с, 3 Гбит/с, 6 Гбит/с, 12 Гбит /с
Видеовыходы HDMI	Скорость передачи данных	SDI и HDMI позволяют переключаться между форматами SD, HD и Ultra HD
Сквозной тракт SDI	Один, с регенерацией сигнала и возможностью переключения между SD-SDI, HD-SDI, 3G-SDI, 6G-SDI и 12G-SDI (10 бит)
Ведение аналогового звука	Два XLR, два RCA Hi-Fi
Вывод аналогового звука	Один 6,5-мм разъем для наушников
Ввод цифрового звука	Один XLR
Встроенный динамик	Двухполосный стерео динамик с независимыми сабвуферами
Ввод звука AES/EBU	Два канала балансного AES / EBU-звука через разъемы XLR, сопротивление 110 Ом
Ввод звука через SDI	16 каналов, встроенных в сигналы SD, HD NF Ultra HD 4K
Вывод звука через SDI	16-канальный вложенный звук через сквозной выход
Вывод звука через HDMI	8 каналов, встроенных в сигналы SD, HD и 4K Ethernet
Ethernet	Один разъем RJ-45 10 Гбит / с с поддержкой 10/100/1000/10G BASE-T для ввода IP-видео по стандарту SMP TEST 2110, настройки и обновления ПО
Подключение к компьютеру	Порт USB-C для настройки и обновления ПО
Индикаторы	Два цветных светодиодных индикатора (VU, ppm или громкость), шкала 27 сегментов
Режимы	Кнопки на передней панели для выбора входов и каналов, независимый мониторинг левого и правого каналов, отключение звука, регулировка громкости с помощью круглой ручки
Стандарты
Форматы SD	525i/59,94 NTSC; 625i/50 PAL
Форматы HD	720p/50; 720p/59,94; 720p/60 1080i/50; 1080i/59,94; 1080i/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/47,95; 1080p/48; 1080p/50; 1080p/59,94; 1080p/60 1080PsF 23,98; 1080PsF24; 1080PsF25; 1080PsF29,97; 1080PsF30
Форматы 2K	2K DCI/23,98p; 2K DCI/24p; 2K DCI/25p; 2K/23,98PsF; 2K/24PsF; 2K/25PsF
Форматы Ultra HD	2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60
Форматы 4K	4K DCIp/23,98; 4K DCIp/24; 4K DCIp/25; 4K DCIp/29,97; 4K DCIp/30; 4K DCIp/50; 4K DCIp/59,94; 4K DCIp/60
Интерфейс SDI	SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425m level A и B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10, SMPTE 2110-20, SMPTE 2110-21, SMPTE 2110-30, SMPTE 2110-40, SMPTE 2084, SMPTE 2108-1.
Автоматическое переключение SDI	Автоматический выбор между стандартами SD, HD, 3G-SDI Level A и B, 6G-SDI и 12G-SDI
Дискретизация звука	96 кГц, 24 бит
Цветовая субдискретизация	4: 2: 2 и 4: 4: 4
Измерение аудио баллистики	Трехцветные светодиодные индикаторы на 54 сегмента с переменной шкалой (VU, ppm EBU, ppm BBC или громкости)
Стандарты IP-видео
SMPTE ST 2110-20 (несжатое видео)	IGMP v2
SMPTE ST 2110-21 (последовательность трафика)	Отправитель: узкая полоса Приемник: узкая полоса, широкая полоса с синхронной передачей, асинхронная передача
SMPTE ST 2110-30 (PCM-аудио)	Уровень согласования аудио: уровень С
SMPTE ST 2110-40 (дополнительные данные)	Полный доступ к потоку дополнительных данных по стандарту SMPTE. Включает RP 188 / SMPTE 12m-2, скрытые субтитры и статические метаданные HDR.
Протокол PPTP	IEEE 1588‑2008 (PTP v2) ST 2059‑1 ST 2059‑2
NMOS IS-04 (обнаружение и регистрация)	v1.3.2 Одноранговая сеть через mDNS / DNS-SD
NMOS IS-05 (установка связи)	v1.1.2
NMOS BCP‑002‑01	Стандартная группировка
NMOS BCP‑004‑01	Спецификации приемника
Кодек	Для преобразования видео с 12G-SDI на 10G 2110 IP используется кодек Blackmagic IP10
Управление
Встроенная панель управления	Дисплей 2,2 дюйма для просмотра видео, вывода информации о его стандарте и выбранном аудиосигнале на входе
Программное обеспечение
Обновление внутреннего ПО	Через порты USB и Ethernet
Операционные системы
Mac 10.13 High Sierra, Mac 10.14 Mojave или более поздней версии.	Windows 8.1 и 10.
Дисплей
Тип дисплея	Цветной ЖК-дисплей с диагональю 2,2 дюйма
Разрешение	320 x 240
Вывод на дисплей	SDI-видео, формат, тип звука и аудио каналы
Питание
Питание	Один встроенный блок питания переменного тока 100-240 В
Потребляемая мощность	55 Вт
Физическая установка	место в стойке
Физические характеристики
Условия эксплуатации
Рабочая температура	От 0 до 40 °C
Температура хранения	От -20 до 45 °C
Относительная влажность	От 0% до 90% без конденсации
