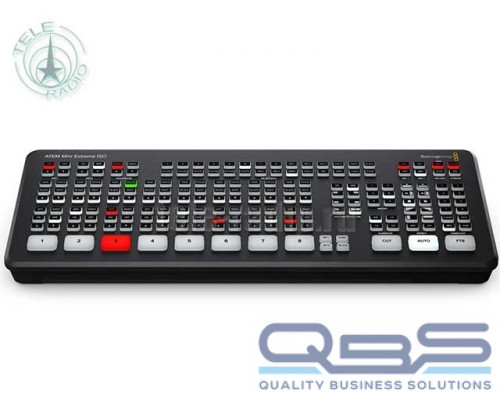

Blackmagic ATEM Mini Extreme ISO

Видеомикшер Blackmagic ATEM Mini Extreme ISO

Краткое описание

В дополнение к функционалу ATEM Mini Extreme, эта модель позволяет вести запись девяти потоков в кодеке H.264, включая сигналы со всех входов и саму трансляцию. Кроме того, сохраняется проектный файл DaVinci Resolve, при открытии которого можно воссоздать показанную программу и выполнить ее монтаж.

Загрузить руководство Загрузить ПО

Разъемы

Общее количество видеовходов

8

Общее количество выходов

2

Общее количество дополнительных выходов

2

Общее количество аудиовходов

Два стереоразъема 3,5 мм

Общее количество аудиовыходов

Один стереоразъем 3,5 мм

Разъем для тайм-кода

Нет

Видеовход HDMI

Восемь разъемов HDMI типа A с поддержкой HD (10 бит). Двухканальный встроенный звук.

Повторная синхронизация на входе

На всех восьми HDMI-разъемах

Преобразование формата и кадровой частоты

На всех восьми HDMI-разъемах

Программные выходы HDMI

2

Ethernet

Порт Ethernet по стандарту 10/100/1000 BaseT для потоковой трансляции, управления с помощью приложения, обновления ПО и подключения к панели напрямую или по сети

Подключение к компьютеру

Два порта USB-C 3.1 Gen 1 для записи на внешний накопитель, распознавания микшера как веб-камеры, управления с помощью приложения, обновления ПО и подключения к панели

Стандарты и форматы

Форматы HD на входе

720p/50; 720p/59,94; 720p/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
1080p/50; 1080p/59,94; 1080p/60

Форматы HD на выходе

1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60

Форматы потокового видео

1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60

Форматы Ultra HD

Нет

Цветовая субдискретизация

4:2:2 YUV

Цветовое разрешение

10 бит

Цветовое пространство

Rec. 709

Поддерживаемое разрешение на входе HDMI при подключении к компьютеру

1280 x 720p (50; 59,94 и 60 Гц)
1920 x 1080p (23,98; 24; 25; 29,97; 30; 50, 59,94 и 60 Гц)
1920 x 1080i (50; 59,94 и 60 Гц)

Преобразование цветового пространства

Аппаратное в режиме реального времени

Прочие характеристики

Модули первичного кеинга

4

Модули вторичного кеинга

2

Современные инструменты цветового кеинга

До четырех

Модули линейного/яркостного кеинга

До четырех

Модуль переходов

Только DVE

Общее количество слоев

9

Генераторы шаблонов

5

Генераторы цвета

2

Цифровые видеоэффекты с границами и затенением

2

Интерфейс

Минимальное разрешение монитора 1366 x 768

Аудио

Звуковой блок

11 двухканальных входов. Режимы «Вкл.»/«Выкл.»/«Привязка звука к видео», а также отдельное усиление сигнала в канале. Индикация уровня звука и максимального значения. Новые дополнительные инструменты Fairlight: компрессия, подавление, ограничение и шестиполосный параметрический эквалайзер. Регулировка усиления всего сигнала.

Аналоговый вход

Небалансный стереозвук

Задержка на аналоговом входе

До восьми кадров

Полное входное сопротивление

1.8k

Максимальный уровень на входе

+6 дБВ

Питание подключаемых микрофонов

На обоих разъемах 3,5 мм

Стриминг

Прямой стриминг

ATEM Mini Extreme ISO позволяет вести потоковую трансляцию непосредственно через порт Ethernet по протоколу RTMP или с помощью мобильного устройства интернет-связи через разъем USB-C

Запись

Прямая запись видео и аудио

Порт расширения USB-C 3.1 Gen 1 для записи непосредственно на внешний накопитель

Запись видео

Восемь входов HDMI ISO для создания файлов .mp4 в H.264 с качеством до 70 Мбит/с (видео в формате микшера ATEM, звук AAC).

Один программный выход для вывода файла .mp4 в H.264 с качеством настройки стриминга (видео в формате микшера ATEM, звук AAC).

Запись аудио

10 двухканальных аудиовходов для записи отдельных файлов .wav (разрядность 24 бита, частота 48 кГц). Из них: два аналоговых входа и восемь HDMI-входов со встроенным звуком.

Переключение

Программное изображение при переключении между источниками записывается как проектный файл .drp для обработки в DaVinci Resolve

Форматирование накопителя

Поддержка файлов системы exFAT (Windows, Mac) или HFS+ (Mac)

Многооконный мониторинг

Многооконный мониторинг

Поддержка конфигурации из 16, 13, 10, 7 или 4 окон, включая программное и предварительно просматриваемое изображения, восемь входов HDMI, режим SuperSource, чистый сигнал, медиаплеер, состояние стриминга, записи и индикаторы звука

Формат вывода в режиме мониторинга

HD

Медиаплеер

Медиаплееры

2

Каналы

Вырезающий и заполняющий сигнал для каждого медиаплеера

Емкость библиотеки мультимедиа при загрузке изображений

20 изображений с поддержкой вырезающего и заполняющего сигнала

Форматы изображения для библиотеки мультимедиа

PNG, TGA, BMP, GIF, JPEG и TIFF

Управление

Панель управления

Встроенная панель управления. Программное приложение с функцией контроля камер. Возможность подключения дополнительной аппаратной панели.

Подключение панели управления

Порт Ethernet по стандарту 10/100/1000 BaseT для подключения напрямую или через компьютерную сеть. Возможность соединения с ATEM Mini Extreme ISO через USB-C. Обновление ПО через Ethernet или USB-C.

Совместимость с панелями управления

В комплект поставки входит приложение ATEM Software Control. Совместимость с пультами ATEM 1 M/E Advanced Panel, ATEM 2 M/E Advanced Panel и ATEM 4 M/E Advanced Panel. С помощью утилиты Videohub Hardware Panel Setup микшер ATEM Mini Extreme ISO можно настроить для передачи сигналов из источников на приемники при использовании панелей Videohub Smart Control Pro и Videohub Master Control Pro.

Программная панель управления

В комплект поставки входит программная панель ATEM Software Control для операционных систем Mac 10.14 Mojave, Mac 10.15 Catalina, Mac 11 Big Sur или более поздних версий, а также для Windows 10 (только 64-разрядная версия)

Программное обеспечение

Обновление программного обеспечения

Через порт USB или Ethernet с прямым подключением к компьютеру на платформе Mac OS X или Windows. В комплект программного обеспечения входит утилита ATEM Setup.

Настройка

С использованием программной панели ATEM Software Control, за исключением IP-адреса, который устанавливают с помощью утилиты ATEM Setup при подключении к видеомикшеру через порт USB

Операционные системы

Mac 10.15 Catalina,
Mac 11.1 Big Sur или более поздняя версия

Windows 10 (64-разрядная версия)

Питание

Питание

Адаптер 12 В для подключения внешнего источника

Потребляемая мощность

36 Вт

Физические размеры

Условия эксплуатации

Рабочая температура

от 5° до 40° C

Температура хранения

от -10° до 60° C

Относительная влажность

от 0% до 90% (без конденсации)

Комплект поставки

ATEM Mini Extreme ISO

Внешний блок питания 12 В постоянного тока с международными адаптерами

Гарантия

Ограниченная гарантия производителя сроком 12 месяцев
