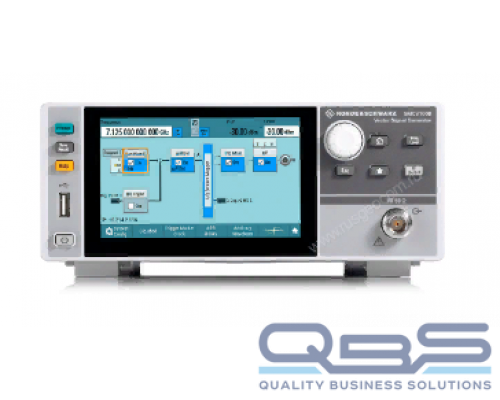

Генератор сигналов Rohde & Schwarz SMCV100B

Модель:

-8498

Цена по запросу

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Гарантия

Ежегодная поверка

Поверка не включена

Все характеристики

Цена по запросу
Для уточнения цены и сроков поставки нажмите «Отправить запрос» в шапке сайта или напишите на info@qbs.ru.

Технические характеристики

		Rohde Schwarz SMCV100B
Диапазон частот
	с опцией R & S®SMCVB-B103 (обязательно) от 4 кГц до 3 ГГц	от 4 кГц до 3 ГГц
	с опцией с R&S®SMCVB-B103 и R&S®SMCVB-KB106	от 4 кГц до 3 ГГц
	R&S®SMCVB-B103, R&S®SMCVB-KB106 и опции R&S®SMCVB-KB107	от 4 кГц до 7,125 ГГц
Указанный диапазон уровней (пиковая мощность огибающей (PEP)
R&S®SMCVB-B103/-KB106/-KB107	standard
	4 kHz < f ≤ 10 MHz	–110 dBm to +15 dBm
	10 MHz < f ≤ 6 GHz	–127 dBm to +15 dBm
	6 GHz < f ≤ 7.125 GHz	–127 dBm to +15 dBm
with R&S®SMCVB-K31 option	4 kHz < f ≤ 10 MHz	–110 dBm to +20 dBm
	10 MHz < f ≤ 6 GHz	–127 dBm to +20 dBm
	6 GHz < f ≤ 7.125 GHz	–127 dBm to +18 dBm
Спектральная чистота
SSB phase noise	standard, without R&S®SMCVB-K709 option	carrier offset = 20 kHz, measurement bandwidth 1 Hz, level = +10 dBm
	f = 100 MHz	< –110 dBc
	f = 1 GHz	< –100 dBc
	f = 2 GHz	< –100 dBc
	f = 2.5 GHz	< –100 dBc
	2.5 GHz <	f ≤ 7.125 GHz < –95 dBc
Гармоники	CW, I/Q mode (full-scale internal single carrier signal), level ≤ 13 dBm
	1 MHz < f ≤ 6 GHz	1 MHz < f ≤ 6 GHz
Негармоники	CW, level > CW, уровень> +10 дБм, отстройка> 10 кГц от несущей и вне спектра модуляции, внутренняя опорная частота
	f ≤ 2.5 GHz	< –55 dBc, –60 dBc (typ.)
	2.5 GHz < f ≤ 7.125 GHz	< –55 dBc, –70 dBc (typ.)
Аналоговая модуляция (поддерживаемые режимы аналоговой модуляции)
	with R&S®SMCVB-K197	AM/FM/φM
	with R&S®SMCVB-K198	PM
I / Q модуляция
Полоса частот модуляции RF	стандартная	60 MHz
	R&S®SMCVB-K521	120 MHz
	R&S®SMCVB-K522	160 MHz
	R&S®SMCVB-K523	240 MHz
Источники модулирующего сигнала
Генератор сигналов ARB	стандартная	от 1 до 64 млн отсчетов
	with R&S®SMCVB-K511 option	от 1 до 512 млн отсчетов
	with R&S®SMCVB-K512 option	1 sample to 1 Gsample
TS player
	формат файла	TRP, BIN, ETI, T2MI
Стандарты вещания
	варианты описаны в трансляции (Паспорт стандартов (PD 3608.3990.22))	AM, FM RDS/RDBS/DARC, DAB/DAB+, DRM, ATSC 3.0, ATSC-M/H, ATSC/8VSB, DTMB, DVB-T2, DVB-T/H, ISDB-T EEW, ISDB-TSB , DVB-S, DVB-S2, DVB-S2X
Цифровые стандарты
	параметры описаны в цифровом паспорте (PD 5213.9434.22)	5G NR, cellular IoT, LTE Release 8-14, 3GPP FDD HSPA/HSPA+, GSM, WLAN IEEE802.11a/b/g/n/j/p/ac/ax, AWGN and furthers
GNSS
	параметры описаны в GNSS и паспорте авионики (PD 3607.6896.22)	GPS, Galileo, GLONASS, BeiDou
Генератор шума
	AWGN with R&S®SMCVB-K62	–50 dB to +65 dB
	пропускная способность системы в зависимости от опции	60 MHz, 120 MHz, 160 MHz, 240 MHz
Питание
	номинальное напряжение	100 V to 240 V AC (± 10%)
	номинальная частота	50 Hz to 60 Hz (± 5%)
	номинальный ток	3.6 A to 1.5 A
	номинальная мощность	110 W (measured)
	ожидание	< 2 W
Размер
	W × H × D	222 x 97 x 366 мм (8.74 in × 3.82 in × 14.41 in), 1/2 19", 2 HU
Вес
		4.7 кг (10.36 lb)
