H3C S10508X-G — модульный коммутатор ядра с 8 слотами линейных плат и двумя слотами управления. Шасси 12U комплектуется под порты, резервирование и функции сети.
Характеристики S10508X-G
| Артикул шасси | LS-10508X-G |
|---|
| Назначение | Модульное ядро корпоративной сети |
|---|
| Слоты линейных плат LPU | 8 |
|---|
| Слоты управления MPU | 2 |
|---|
| Слоты коммутационной фабрики | 6 |
|---|
| Позиции блоков питания | 6 для данного исполнения без PoE |
|---|
| Вентиляторные блоки | 3 |
|---|
| Высота | 12U |
|---|
| Габариты шасси | 531 × 440 × 640 мм (В × Ш × Г) |
|---|
| Порты передачи данных | Определяются установленными линейными платами |
|---|
| Функции сети | IPv4/IPv6, EVPN/VXLAN, IRF, M-LAG; по поддержке выбранного ПО и модулей |
|---|
Восемь слотов для агрегации соединений
S10508X-G стоит включить в сравнение при большом числе подключений к распределительным коммутаторам, серверным сегментам и резервным узлам. Восемь слотов LPU дают больше пространства для портовой карты, чем шесть у S10506X-G. Распределение важных линий между разными платами помогает учесть отказ отдельного модуля.
Корпус занимает 12U, паспортная глубина составляет 640 мм. При размещении учитывают не только сам корпус, но и кабельные организаторы, радиусы изгиба оптики, доступ к задней части и тепловую нагрузку. Масса и потребление определяются заполнением шасси.
Фабрика, питание и отказоустойчивость
У модели предусмотрены два слота управления, шесть позиций модулей фабрики и шесть позиций БП. Это возможности конструкции, а не перечень включённых компонентов. Для полноценного проекта нужно определить требуемую пропускную способность выбранных линейных плат и её сохранение при согласованных отказах.
- Разнесите подключения разных направлений между линейными платами и предусмотрите свободные позиции для роста.
- Проверьте совместимость MPU, фабрики и LPU по аппаратной документации выбранного выпуска.
- Рассчитайте питание при полной рабочей нагрузке и после потери одной линии электроснабжения.
- Включите три вентиляторных блока, нужные БП, оптические модули, крепления и лицензии согласно итоговой спецификации.
Чем серия X-G отличается в подборе от X
S10500X-G рассматривается как отдельная аппаратная платформа. Перенос плат, блоков питания и лицензий с S10500X нельзя считать доступным только по сходству названий. При модернизации сначала составляют перечень существующих артикулов и проверяют каждый по матрице совместимости. Для нового проекта состав оборудования подбирают целиком.
Вопросы по выбору S10508X-G
Можно ли оценить число портов по восьми слотам?
Нет, плотность и тип разъёмов зависят от линейных плат. Для расчёта нужны скорости, число медных и оптических соединений, длины линий и резерв. Количество слотов не равно количеству портов.
Почему не указана одна гарантированная производительность готового устройства?
Шасси допускает разные сочетания фабрики и линейных плат. Паспортный максимум семейства не определяет производительность конкретного заказа. В предложении нужно связать установленное оборудование, режим резервирования и требования к трафику.
Подбор комплектации и стоимость
Пришлите портовую карту с типом и скоростью каждой линии, требования к маршрутизации и виртуализации сети, схему резервирования, запас слотов, параметры стойки и электропитания.
Цена по запросу. Стоимость, доступность оборудования, срок поставки и условия гарантии подтверждаются в предложении на согласованную комплектацию.
Для расчёта используйте кнопку «Отправить запрос» или напишите на info@qbs.ru.

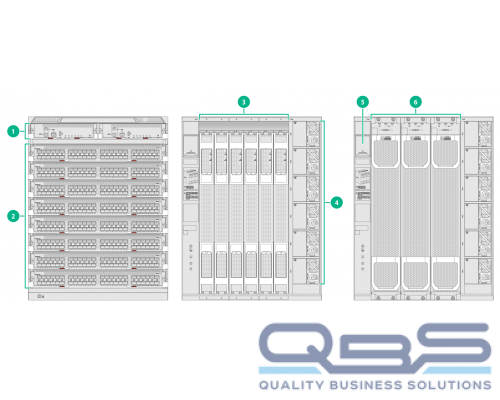

На изображении — схема передней и задней панелей из документации H3C. Показанные модули иллюстрируют конструкцию и не определяют состав заказа.
Документация и сравнение
Характеристики H3C, Аппаратная документация H3C
Сравните также: H3C S10506X-G.
