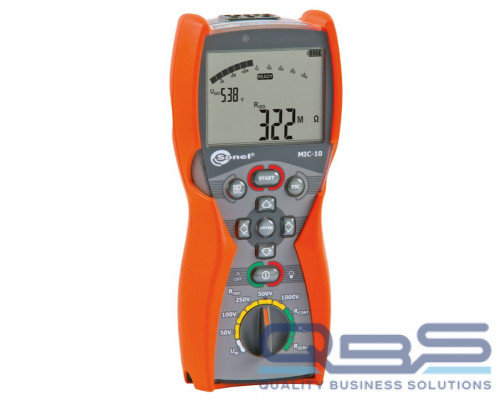

Name: Измеритель параметров электроизоляции MIC-10
Brand: Sonel
Availability: OutOfStock

Измеритель параметров электроизоляции MIC-10 купить QBS.ru

Модель:

-13205

Производитель:

Sonel

Цена по запросу

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Модель

MIC-10

Показывать гарантию

Нет

Все характеристики

Цена по запросу
Для уточнения цены и сроков поставки нажмите «Отправить запрос» в шапке сайта или напишите на info@qbs.ru.

Цифровой мегаомметр mic-10 – измеритель параметров изоляции представляет собой компактное эргономичное устройство, предназначенное для измерения изоляционного сопротивления. Диапазон его работы достигает 10 ГОм при максимуме напряжения постоянного тока доходящего до 1000 В.

Значительная широта набора функциональных возможностей mic-10 формируется благодаря большому количеству комплектующих изделий (зажимов, соединителей, зондов, проводов). Что позволяет собрать нужную схему, подробно описанную для каждого конкретного случая в «Руководстве по эксплуатации, и запустить в работу необходимый режим измерений.

Прибор включён в Государственный реестр СИ под № 49421-12.

Преимущества

Способность выполнять замеры напряжений постоянного и переменного тока в пределах до 600 В
Возможность совместно с основной функцией измерять ёмкость проводов и кабелей
Осуществление замеров сопротивления металлической связи между заземлителями и устройствами, предназначенными для заземления, а также средствами выравнивания потенциалов с параметрами тока, превышающими 200 мА, разрешением порядка 0,01 Ом
Индикация определяемой величины сопротивления или величины тока утечки, плюс индикация звуком пятисекундных промежутков, где последнее даёт возможность формирования временной характеристики
Определение величины активного сопротивления в режиме низкого напряжения
Возможность проверки электрической цепи на наличие обрывов

Технические характеристики

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение напряжения переменного и постоянного тока (True RMS)

Диапазон	Разрешение	Основная погрешность
0,0...299,9 В	0,1 В	±(2% и. в. + 6 е. м. р.)
300...600 В	1 В	±(2% и. в. + 2 е. м. р.)

Диапазон частоты: 45...65 Гц

Измерение сопротивления изоляции

Диапазон измерения согласно ГОСТ IEC 61557-2-2013: для U_N = 50 В: 50 кОм…250,0 МОм

Диапазон для U_N = 50 В	Разрешение	Основная погрешность
0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...250,0 МОм	0,1 МОм

Диапазон измерения согласно ГОСТ IEC 61557-2-2013: для U_N = 100 В: 100 кОм…500,0 МОм

Диапазон для U_N = 100 В	Разрешение	Основная погрешность
0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...500,0 МОм	0,1 МОм

Диапазон измерения согласно ГОСТ IEC 61557-2-2013: для U_N = 250 В: 250 кОм…2,000 ГОм

Диапазон для U_N = 250 В	Разрешение	Основная погрешность
0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...999,0 МОм	0,1 МОм
1,000...2,000 ГОм	0,001 ГОм	±(4% и. в. + 6 е. м. р.)

Диапазон измерения согласно ГОСТ IEC 61557-2-2013: для U_N = 500 В: 500 кОм…5,000 ГОм

Диапазон для U_N = 500 В	Разрешение	Основная погрешность
0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...999,0 МОм	0,1 МОм
1,000...5,000 ГОм	0,001 ГОм	±(4% и. в. + 6 е. м. р.)

Диапазон измерения согласно ГОСТ IEC 61557-2-2013: для U_N = 1000 В: 1,000 МОм…9,999 ГОм

Диапазон для U_N = 1000 В	Разрешение	Основная погрешность
0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...999,0 МОм	0,1 МОм
1,000...9,999 ГОм	0,001 ГОм	±(4% и. в. + 6 е. м. р.)

Внимание: Для значения сопротивления изоляции ниже R_ISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:

где:
R_ISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя
U_ISOnom - номинальное напряжение измерения
I_ISOmax - максимальный ток преобразователя (1 мА)

Измерение емкости

Диапазон	Разрешение	Основная погрешность
1...999 нФ	1 нФ	±(5% и. в. + 5 е. м. р.)
1,00...9,99 мкФ	0,01 мкФ

Измерение только в процессе измерения R_ISO

Низковольтное измерение сопротивления

Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА

Диапазон измерения согласно ГОСТ IEC 61557-4-2013: 0,10...999 Ом

Диапазон	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	±(2% и.в. + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом
200...999 Ом	1 Ом	±(4% и.в. + 3 е.м.р.)

Напряжение на разомкнутых измерительных проводниках: 8 В
Выходной ток при R<2 Ом: мин. 200 мA
Компенсация сопротивления измерительных проводников
Измерение двунаправленным током

Измерение активного сопротивления малым током

Диапазон	Разрешение	Основная погрешность
0,0...199,9 Ом	0,1 Ом	±(3% и. в. + 3 е. м. р.)
200...1999 Ом	1 Ом

Напряжение на разомкнутых измерительных проводниках: 8…16 В
Выходной ток > 10 мA
Звуковая индикация при сопротивлении < 30 Ом ±10%
Компенсация сопротивления измерительных проводников

Дополнительные технические характеристики
Класс изоляции	Двойная согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013
Категория безопасности	IV 600 В (III 1000 В) согласно ГОСТ IEC 61010-1-2014
Степень защиты корпуса согласно ГОСТ 14254-2015	IP67
Питание измерителя	4 элемента питания LR6 (АА) алкалиновые, аккумуляторные батареи NiMH HR6 (AA)
Габаритные размеры	220×100×60 мм
Масса измерителя	около 0,6 кг
Температура хранения	–20...+70° C
Рабочая температура	-10...+50° C
