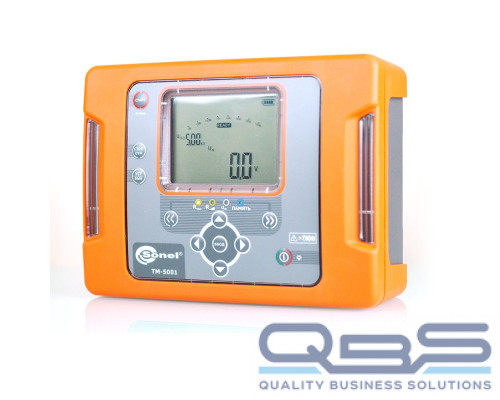

Измеритель параметров электроизоляции ТМ-5001

TM-5001 — цифровой мегаомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 5000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 5000 ГОм. Установка трех интервалов времени позволяет автоматически рассчитывать коэффициенты абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки. Функция Ramp test позволяет измерять сопротивления изоляции и напряжения пробоя с шагом до 1 кВ/с.

Аналоговый фильтр прибора подавляет переменную составляющую тока и позволяет выполнить измерения в среде сильных электромагнитных помех

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

ТМ-5001 произведен в России и адаптирован под суровые климатические условия: рабочий диапазон температур от -20°C до +50°C. Питание прибора осуществляется от встроенного аккумулятора, сети 220В или автомобильной сети 12 В с помощью дополнительного адаптера.

Функциональные возможности TM-5001

• измерительное напряжение до 5000 В: установка произвольной величины 50...500 В с шагом 50 В и с 500...5000 В с шагом 100 В;
• измерение сопротивления изоляции до 5000 ГОм (5 ТОм);
• вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени;
• индикация измеряемого сопротивления и тока утечки;
• автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
• графический анализ состояния изоляции по трём характеристикам R_ISO(t), U(t), I(t);
• настройка трёх режимов работы фильтра от помех электромагнитных полей;
• измерение сопротивления изоляции нарастающим напряжением (RampTest) с возможностью регулирования испытательного напряжения и времени;
• измерение напряжения переменного и постоянного тока до 750 В;
• работа прибора от внутреннего аккумулятора, сети 220В и автомобильной сети 12 В («прикуривателя»);
• сохранение результатов измерений в память;
• o передача данных на ПК с использованием USB интерфейса
• совместим с ПО «SONEL Reader» и «СОНЭЛ Протоколы 2.0»;
• рабочий диапазон температур от -20 °C до +50 °C.

Технические характеристики

Основные характеристики

• Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.
• Сокращение «е.м.р.» означает - единица младшего разряда.

Измерение напряжений переменного/постоянного тока

• Диапазон частоты: 45...65 Гц

Измерение сопротивления изоляции

Диапазон измерений, согласно ГОСТ IEC 61557-2-2013 R_{ISO min} = U_{ISO nom} /I_{ISO nom} …5 ТОм (I_{ISO nom} = 1 мА)

Двухпроводное измерение:

• Превышение диапазона сигнализируется отображением > xxxx ГОм (где xxxx — это предельное значение для выбранного диапазона).

Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения приведены в таблице ниже. Для других напряжений пределы диапазона можно рассчитать по формуле, приведённой ниже.

Примечание: для значения сопротивления изоляции ниже R_{ISO min} точность не определена, из-за работы измерителя с ограничением тока в соответствии с формулой:

где:

• R_{ISO min} – минимальное сопротивление изоляции, измеряемое без ограничения тока преобразователя;
• U_{ISO nom} – номинальное напряжение измерения;
• I_{ISO nom} – номинальный ток преобразователя (1 мА).

Измерение тока утечки

• I_{L max} – максимальный ток при коротком замыкании проводов, разрешение и размерность вытекают из диапазона измерения сопротивления изоляции.

Измерение сопротивления изоляции в режиме RampTest

• Таблица для скорости нарастания измерительного напряжения t £ 5 В/сек.;
• Для скорости нарастания измерительного напряжения t > 5 В/сек. погрешность измерения сопротивления изоляции не определена;
• Для скорости нарастания измерительного напряжения t > 50 В/сек. результат измерения сопротивления изоляции не отображается;

• Измерение возможно для ёмкости объекта не более, чем 1 мкФ.

Измерение напряжения пробоя режиме RampTest

• Измерение возможно для ёмкости объекта не более, чем 1 мкФ.

Дополнительные характеристики

Дополнительные погрешности

Данные о дополнительной погрешности в основном полезны при использовании измерителя в нестандартных условиях, а также для измерительных лабораторий при поверке.

Дополнительная погрешность согласно ГОСТ IEC 61557-2-2013 (R_ISO)

Комплектация

Дополнительная комплектация
