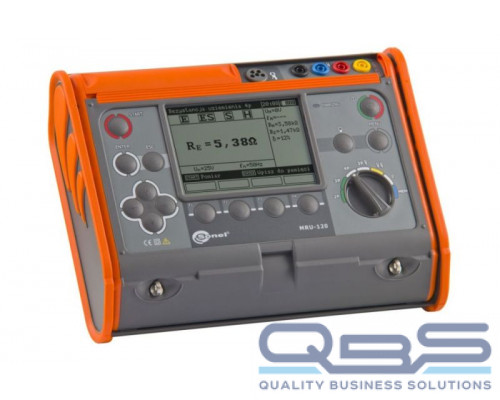

MRU-120 – это многофункциональный измеритель параметров заземляющих устройств и молниезащит. Прибор позволяет измерять как классическими методами (3-х, 4-х полюсная схема), так и бесконтактным (метод двух клещей),что особенно актуально в городских условиях, где отсутствует возможность использования вспомогательных электродов. Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов).
MRU-120 позволяет измерять сопротивление многоэлементных заземляющих устройств без разрыва цепи заземлителей (токовыми клещами), удельное сопротивления грунта методом Веннера, а также сопротивление контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
Преимущества
- Измерение напряжения помех
- Измерение сопротивления измерительных зондов
- Автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов
- Сохранение результатов измерений в память
- Передача данных на ПК по USB
- Совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0
Технические характеристики
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда»
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
Измерение напряжении помех UN (RMS)
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0...100 В | 1 В | ± (2% и. в. + 3 е. м. р.) |
- частота fN 45…65 Гц
- частота измерения – минимум два измерения/с
Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов (2р)
Диапазон измерения согласно ГОСТ IEC 61557-4-2013: 0,24 Ом...19,9 кОм
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0,00...19,99 Ом | 0,01 Ом | ± (2% и. в. + 2 е. м. р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...1999 Ом | 1 Ом | |
| 2,00...9,99 кОм | 0,01 кОм | ± (5% и. в. + 2 е. м. р.) |
| 10,0...19,9 кОм | 0,1 кОм |
Измерение сопротивления заземляющих устройств (3p, 4p)
Диапазон измерения согласно ГОСТ IEC 61557-5-2013: 0,3 Ом...19,9 кОм
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0,00...19,99 Ом | 0,01 Ом | ± (2% и. в. + 2 е. м. р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...1999 Ом | 1 Ом | |
| 2,00...9,99 кОм | 0,01 кОм | ± (5% и. в. + 4 е. м. р.) |
| 10,0...19,9 кОм | 0,1 кОм |
Измерение сопротивления заземляющих устройств 3-х проводным методом + клещи (3p+клещи)
Диапазон измерения согласно ГОСТ IEC 61557-5-2013: 0,44...1999 Ом
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0,00...19,99 Ом | 0,01 Ом | ± (8% и. в. + 3 е. м. р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...1999 Ом | 1 Ом |
Измерение сопротивления методом двух клещей
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0,00...19,99 Ом | 0,01 Ом | ± (10% и. в. + 3 е. м. р.) |
| 20,0...149,9 Ом | 0,1 Ом | ± (20% и. в. + 3 е. м. р.) |
Измерение удельного сопротивления грунта
Измерение согласно методу Веннера, ρ = 2πLRE
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0...199,9 Ом | 0,1 Ом | ± (2% и.в. + 3 е.м.р.) |
| 200...1999 Ом | 1 Ом | ± (2% и.в. + 2 е.м.р.) |
| 2,00...19,99 кОм | 0,01 кОм | |
| 20,0...99,9 кОм | 0,1 кОм | ± (5% и.в. + 2 е.м.р.) |
| 100...999 кОм | 1 кОм |
- расстояние между измерительными зондами (L): 1...50 м
Измерение сопротивления измерительных зондов
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0...999 Ом | 1 Ом | ±5%(RE+RH+RS)+8 е.м.р. |
| 1,00...9,99 кОм | 0,01кОм | |
| 10,0...19,9 кОм | 0,1 кОм |
| Дополнительные технические характеристики | |
|---|---|
| Класс изоляции | двойная, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013 |
| Категория безопасности | IV 300В согласно ГОСТ IEC 61010-1-2014 |
| Степень защиты корпуса ГОСТ 14254-2015 | IP54 |
| Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения | 24 В |
| Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) | 3A RMS |
| Частота измерительного тока | 125 Гц для сети 50Гц, 150Гц для сети 60Гц |
| Измерительное напряжение и ток для 2p | U<24В RMS, I≥200мA для R≤60 Ом |
| Измерительное напряжение для 3p, 4p | 25 или 50 В |
| Измерительный ток 3p, 4p | >200 мA |
| Максимальное сопротивление измерительных зондов | 20 кОм |
| Индикация тока помех (клещи) | ≤0,5 мA |
| Питание измерителя | пакет аккумуляторов SONEL NiMH 4,8В 4,2Aч |
| Количество измерений сопротивления R 2p | >1100 (1 Ом, 2 измерения/мин.) |
| Количество измерений RE | >800 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.) |
| Длительность измерения сопротивления для метода 2p | <6 секунд |
| Длительность измерения для остальных методов | <8 секунд |
| Габаритные размеры | 288 x 223 x 75 мм |
| Масса измерителя | приблизительно 2 кг |
| Рабочая температура | -10..+50°C |
| Температура зарядки аккумуляторов | +10..+40°C |
Комплектация
- Измеритель MRU-120
- Руководство по эксплуатации
- Адаптер автомобильный
- Аккумуляторная батарея
- Зажим «Крокодил» K01
- Зарядное устройство для аккумуляторов
- Зонд измерительный для забивки в грунт 30 см (4 шт.)
- Зонд острый с разъёмом «банан»
- Кабель USB
- Кабель сетевой
- Клещи измерительные C-3
- Комплект ремней «Свободные руки»
- Провод измерительный с разъемами «банан» 1,2 м, 2,2 м, 25 м х2, 50 м (5 шт.)
- Футляр L2
