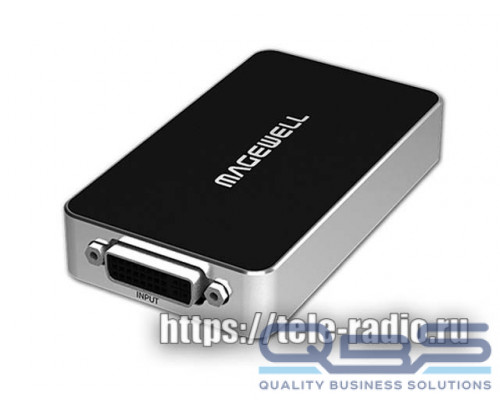

Устройство видеозахвата Magewell USB Capture DVI Plus

Magewell USB Capture DVI Plus – одноканальное устройство захвата DVI видео/аудио, изготовленное в отдельном корпусе, поддерживающее разрешение до 2K (2048x2160), совместимое с Windows, Linux, macOS.

Может захватывать следующие сигналы:

• DVI + аудио
• VGA + аудио
• Компонентное видео + аудио
• HDMI + встроенный звук
• Звук через линейный вход
• Извлекать встроенное в HDMI аудио через линейный выход

Технические характеристики Magewell USB Capture DVI Plus

• Поддерживаемые ОС
• Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)
• Linux (Ubuntu 12.04–16.10, CentOS 7)
• OS X 10.9–10.11
• macOS 10.12
• Chrome OS
• Поддерживаемые API Windows
• DirectShow
• Wave API/DirectSound/WASAPI
• Linux
• V4L2
• ALSA
• OS X/macOS
• QuickTime
• AV Foundation
• Поддерживаемое ПО
• VLC
• VirtualDub
• OBS
• xSplit
• vMix
• VidBlaster
• Wirecast
• Microsoft Media Encoder
• Adobe Flash Media Encoder
• Любое другое программное обеспечение для кодирования / потоковой передачи DirectShow, V4L2, QuickTime
• Входные интерфейсы DVI-I
• DVI 1.0
• HDMI 1.4a (через кабель-переходник)
• VGA (через переходник DVI-VGA)
• Компонентное видео (через кабель-переходник)
• 3,5-мм аудиоразъем
• Небалансный линейный вход
• Интерфейс подключения к компьютеру USB 3.0
• Совместимо с USB 2.0
• Совместимо с USB 3.1 Gen 1
• Выходные интерфейсы
• 3,5-мм аудиоразъем
• Небалансный линейный выход
• Функции ввода
• Автоматическое сканирование источников видео при отсутствии входного сигнала для выбранного в данный момент источника входного сигнала
• Ручной выбор источника входного видеосигнала
• Автоматический выбор подключенного (встроенного) источника аудиосигнала при изменении источника входного видеосигнала
• Ручной выбор источника входного аудиосигнала
• Поддержка разрешения входного видеосигнала до 2048 x 2160 пикселей
• Функции VGA и компонентного видео
• 12-разрядный АЦП
• Поддержка форматов RGB и YCbCr (YUV)
• Поддержка «Синхронизация по зеленому» (SOG), «Синхронизация по яркости» (SOY)
• Поддержка видеопотоков DMT, CEA, CVT, GTF
• Входные сигналы с частотой пикселей до 165 МГц оцифровываются с использованием выборки 1:1
• Входные сигналы с частотой пикселов 165 МГц могут быть оцифрованы с горизонтальной суб-выборкой (что приводит к некоторой потере качества изображения - официально не поддерживается)
• Автоматическое определение цветовых форматов RGB и YCbCr
• Автоматическая или ручная настройка фазы выборки
• Автоматическое горизонтальное выравнивание
• Поддержка настраиваемых таймингов видео
• Поддержка настраиваемых видеоразрешений для таймингов CVT / GTF
• Функции HDMI
• Приемник HDMI с частотой 225 МГц
• Адаптивная поддержка эквалайзера HDMI для кабелей длиной до 30 м
• Поддержка индивидуального EDID
• Поддержка извлечения сигналов: AVI / Audio / SPD / MS / VS / ACP / IRSC1 / ISRC2 / Gamut InfoFrames
• Полная поддержка колориметрии
• Поддержка 8/10/12-битных глубин цвета
• Поддержка выборки RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
• Поддержка до 8-канальных звуковых потоков IEC60958 / IEC61937
• Поддержка извлечения информации о звукообразовании и данных о состоянии канала
• Поддержка извлечения информации о времени видео
• Поддержка извлечения информации о формате 3D
• Поддержка извлечения временного кода DSLR для Sony / Canon
• Поддержка форматов: «бок о бок», «сверху и снизу», «рамка» в 3D-режиме
• Функции аналогового аудио
• Извлечение встроенного аудио SDI для записи и вывода через 3,5-мм небалансный линейный выход
• Захват аналогового аудио через 3,5-мм интерфейс небалансного линейного входа
• Форматы видеозахвата
• Поддержка захвата изображения разрешением до 2048 x 2160 пикселей
• Поддержка частоты кадров захвата до 120 кадров в секунду, фактическая частота кадров захвата может быть ограничена полосой пропускания USB и внутренней рабочей частотой. Типичные частоты кадров захвата на контроллере Intel USB 3.0 следующие:
• 1920 x 1080 YUY2 (до 75 кадров в секунду)
• 1920 x 1080 RGB24 (до 60 кадров в секунду)
• Поддержка YUY2 и UYVY 4:2:2 8-бит
• Поддержка RGB24 и RGB32 4:4:4 8-бит
• Формат захвата по умолчанию - YUY2. Дополнительный формат захвата можно установить с помощью USB Capture Utility.
• Возможности видеообработки
• Видеопроцессоры с пропускной способностью 160 Мпикселей/с
• Обрезка видео
• Масштабирование видео
• Деинтерлейсинг видео
• Слияние
• Слить верхнее и нижнее поле
• Только верхнее поле
• Только нижнее поле
• Преобразование пропорций видео
• Автоматический или ручной выбор входного формата
• Автоматический или ручной выбор коэффициента захвата
• Три режима преобразования пропорций: Игнорировать (Anamorphic), Обрезка или Заполнение (Letterbox или Pillarbox)
• Преобразование цветового формата видео
• Автоматический или ручной выбор входного цветового формата и диапазона квантования
• Автоматический или ручной выбор формата захвата, диапазона квантования и диапазона насыщения
• Поддержка форматов RGB, YCbCr 601, YCbCr 709
• Поддержка ограниченного или полного диапазона квантования
• Поддержка ограниченного, полного и расширенного диапазона насыщенности
• Преобразование частоты кадров видео
• Отражение по вертикали и по горизонтали
• Поддержка нескольких устройств на одном компьютере
• Поддержка подключения нескольких USB-устройств к одной системе
• Поддержка установки серийного номера устройства в качестве имени устройства, отображаемого в системе, с помощью утилиты USB Capture
• SDK
• SDK USB Capture обеспечивает различные функции, включая извлечение состояния сигнала, конфигурацию захвата и т. д.
• Обновление прошивки
• Одновременно можно обновлять несколько карт в одной системе
• Светодиодный индикатор
• Светодиоды состояния показывают рабочее состояние каждого канала: холостой ход, входной сигнал заблокирован, сбой в памяти или неудача конфигурации FPGA.
• Форма и размеры
• 101.5 мм (L) x 56.8 мм (W) x 17 мм (H)
• Аксессуары
• Кабель USB 3.0
• Разъем DVI-VGA
• Переходник DVI-I - HDMI + Компонентное видео
• Переходник DB9 - YC + Композитное видео + Аналоговое аудио + Компонентное видео
• Потребляемая мощность
• Максимальный ток при 5 В: ~ 600 мA
• Максимальная потребляемая мощность: ~ 3 Вт
• Условия окружающей среды
• Рабочая температура: от 0 до 50°C
• Температура хранения: от -20 до 70°C
• Относительная влажность: от 5% до 90% без конденсации
