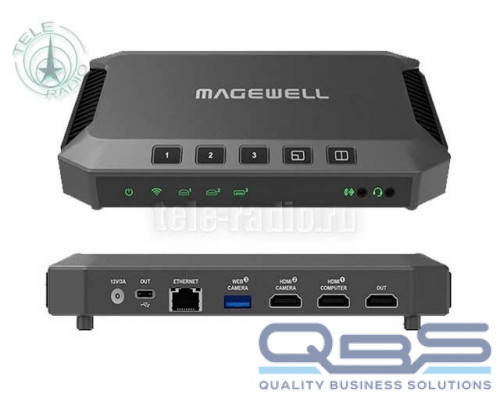

Magewell USB Fusion

Устройство захвата видео Magewell USB Fusion

Magewell USB Fusion

Устройство захвата видео из нескольких источников

Идеальное решение для вебинаров, онлайн-лекций, прямых трансляций и видеоконференций

Magewell USB Fusion — это USB-устройство видеозахвата с 2х HDMI-входами и 1х видеовходом USB для веб-камеры, возможностью переключения источников и управлением раскладки окон в кадре. USB Fusion может переключаться между источниками или объединять два входа одновременно в один выход (картинка в картинке или картинки бок-о-бок) для захвата сигнала в программное обеспечение для стриминга через интерфейс USB 3.0 и последующей трансляции. Кроме того в корпусе устройства присутствуют два аудиоразъема: Line Out и выход под наушники.

USB Fusion предлагает пользователям три способа управления:

• Кнопки на устройстве позволяют пользователям переключаться между полноэкранными источниками или выбирать комбинированный макет сцены
• Браузерный веб-интерфейс на основе предлагает переключение сцен, регулировку громкости и настройку устройства.
• Бесплатное приложения USB Fusion для планшетов iOS и Android. Интуитивно понятное приложение предоставляет расширенные элементы управления макетом для объединения любых двух из трех источников ввода и позволяет пользователям добавлять в презентации изображения, видеоклипы, фоновую музыку и заметки. Докладчики могут заранее создавать списки воспроизведения, включающие живое видео и другие медиафайлы, а также записывать или делать скриншоты комбинированного вывода во встроенную память USB Fusion.

USB Fusion поддерживает операционные системы Windows, Mac и Linux. Соответствие спецификациям UVC и UAC обеспечивает широкую совместимость с программным обеспечением и простую установку без драйверов. Размеры устройства равны 186x101,2x30 мм.

Ключевые характеристики:

• Поддерживает 2х входа HDMI и один вход USB для веб-камеры с разрешением до 1080p 60fps
• Переключение между источниками или объединение двух одновременно в один выход
• Мобильное приложение для управления

Интерфейсы

Интерфейсы I/O интерфейс 2x HDMI 1.4 Type-A input 1x USB 3.0 Type-A input Supports input resolution up to 1920x1080p, 60fps 1x USB 3.0 Type-C output 1x HDMI 1.4 Type-A output Звуковой интерфейс 3.5мм вход

Программное обеспечение Совместимое ПО Skype, Zoom, Microsoft Teams, Capture Express и т. д ПО в комплекте USB Fusion App ОС Windows, Linux, Mac

Прочее Автоматическая установка Кнопки на устройстве и светодиодный индикатор состояния Гарантия 1 год Форм-фактор: 186 мм (Д) x 101,2 мм (Ш) x 30 мм (В)

Характеристики:

Видеовход

HDMI

• Порт: 2x HDMI 1.4 Type-A port (HDMI 1 / HDMI 2)
• Разрешение/фреймрейт: до 1920x1080p, 60fps
• Глубина цвета: 8-bit
• Дискретизация: RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2

USB

• Порт: 1x USB 3.0 Type-A port (WEB CAMERA 3)
• Разрешение/фреймрейт: до 1920x1080p, 60fps
• Кодек: YUYV, H.264, MJPEG, YU12, UYUV, NV12

Видео/изображение

• Разрешение:до 4K
• Кодек: H.264, HEVC (H.265)
• Формат: MOV/MP4/MKV для видеофайлов, JPEG/PNG/BMP для изображений

Аудиовход

1x 3,5 мм разъем: line in порт

• Формат: 2-канальный, 48 кГц, 16 бит

1х разъем 3,5 мм: порт для наушников

• Формат: 2-канальный, 48 кГц, 16 бит
• Стандарт: CTIA

Звук через порт HDMI 1: 2 канала, 48 кГц, 16 бит

Звук через порт HDMI 2: 2 канала, 48 кГц, 16 бит

Звук с порта WEB CAMERA 3: 2-канальный (по умолчанию звук отключен, его можно включить в веб-интерфейсе).

Звук, вложенный в видео

Аудиофайл: MP3, M4A, WAV

Видеовыход

USB OUT

• Порт: 1x USB 3.0 Type-C port
• Разрешение: 1920x1080, 1280x720, 640x480
• Фреймрейт: 60fps, 30fps, 15fps
• Дискретизация: 8-bit YUYV 4:2:2 / NV12 4:2:0 / ARGB

HDMI OUT

• Порт: 1x HDMI 1.4 Type-A port
• Вывод изображения: HDMI 1, HDMI 2 или PROGRAM
• Выходное разрешение: конфигурируется

Аудиовыход

1х разъем 3,5 мм: порт для гарнитуры

• Формат: 2-канальный, 48 кГц, 16 бит
• Стандарт: CTIA

Аудиовыход через порт WEB CAMERA 3: 2-канальный (по умолчанию звук отключен, его можно включить в веб-интерфейсе.)

Аудиовыход через порт USB OUT: 2 канала, 48 кГц, 16 бит

Аудиовыход через порт HDMI OUT: 2 канала, 48 кГц, 16 бит

Видеопроцессинг

Вход HDMI

• Данные видео/аудиосигнала: автоматическое извлечение
• Цветовое пространство/диапазон квантования: поддерживается калибровка
• Деинтерлейсинг: Боб, адаптация к движению, компенсация движения
• EDID: изменяемый

USB-вход

• Кодек: настраиваемый
• Разрешение/частота кадров: настраивается

Преобразование частоты кадров/цветового пространства: авто
Переключение источника: авто, ручное
Композитинг сцен: картинка в картинке, бок о бок
Редактирование сцены: кадрирование, зеркальное отображение, масштабирование, поворот и т. д.
Аннотации: фигуры, текст и многое другое
Презентация: поддерживается создание и управление

Аудиопроцессинг

Ресэмплинг: авто

Деэмбедирование и эмбедирование аудио: авто

Регулятор громкости: поддерживается для аудиовыхода и каждого аудиовхода

Усиление: поддерживается

Запись и скриншоты

Формат записи: H.264 + MP4

Формат кодирования для записи: до 1080p60, настраиваемый

Формат скриншота: JPEG

Место для хранения: 32 ГБ

Сеть

Ethernet: 1х порт RJ45, 10/100/1000 Мбит/с Base-T

Сеть Wi-Fi: IEEE 802.11 a/b/g/n/ac/ax, поддерживается режим станции и режим точки доступа

USB-сеть

• Порт: USB-выход
• Версия ОС: Windows 10 19H1 и выше, macOS 10.12 и выше, Linux

IP-адрес: назначаемый DHCP, статический

DNS-сервер: автоматический или ручной

ПО в комплекте

USB Fusion App: создавайте, редактируйте и управляйте презентациями

• OS: iOS 12 и выше, Android 7.0 и выше

Вертикальное отражение и зеркальное

Совместимое ПО

Skype, Zoom, Microsoft Teams

Прочее UVC/UAC-совместимое ПО

Совместимые ОС

Windows: Windows 7 и позднее, Server 2008 и позднее (x86 & x64)

Linux: Linux system with kernel 2.6.35 или позднее (x86, x64 & ARM)

Mac: OS X 10.9 и выше, macOS 10.12 и выше

Кнопки

Переключение и композитинг сигнала

Светодиодные индикаторы

Индикаторы питания/Wi-Fi/HDMI 1/HDMI 2/веб-камеры 3

• Горит: подключен/сигнал заблокирован
• Off: не подключен/сигнал не заблокирован

Индикаторы линейного входа/гарнитуры

• Включен: подключен
• Пульсирующий: не подключен

Размеры

186 мм х 101.2мм х 30мм

Аксессуары

USB 3.0 кабель

1х адаптер питания

Потребляемая мощность

• 12 В макс. Ток: ~ 3.86 А
• Макс. Потребляемая мощность: ~ 21,3 Вт

Рабочие условия

• Рабочая температура: от 0 до450 ° C
• Температура хранения: от -20 до 70 ° C
• Относительная влажность: от 5% до 90% без конденсации
