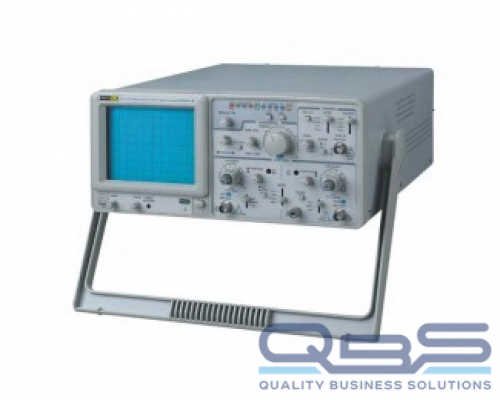

ПрофКиП С1-131/2М Осциллограф Сервисный Двухканальный (0 МГц … 25 МГц)

Модель:

-17246

Производитель:

ПрофКиП

Цена по запросу

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Внесен в госреестр

Внесен в Госреестр

Гарантия

Все характеристики

Цена по запросу
Для уточнения цены и сроков поставки нажмите «Отправить запрос» в шапке сайта или напишите на info@qbs.ru.

Технические характеристики

Основные технические характеристики осциллографа сервисного двухканального ПрофКиП С1-131/2М

Параметры	Значения
Электронно-лучевая трубка (ЭЛТ)
Тип	прямоугольный, 6 дюймов
Экспозиционная площадь	8 х 10 дел (1 дел = 1 см)
Ускоряющее напряжение	2 кВ
Z-вход
Входное сопротивление	~ 47 кОм
Входной уровень	≥ 5 Впик-пик
Частотный диапазон	2 МГц
Канал вертикального отклонения
Чувствительность	х1: 5 мВ /дел … 5 В /дел ±3% х5: 1 мВ /дел … 1 В /дел ±5%
Разрешение по вертикали	28 точек /дел
Полоса пропускания (-3 дБ) х1	0 МГц … 25 МГц (открытый вход) 10 Гц … 25 МГц (закрытый вход)
Полоса пропускания (-3 дБ) х5	0 МГц … 7 МГц (открытый вход) 10 Гц … 7 МГц (закрытый вход)
Время нарастания	х1: ≤ 11.7 нс х5: ≤ 50 нс
Входной импеданс	~ 1 МОм /25 пФ
Максимальное входное напряжение	400 В при 1 кГц
Вход усилителя	открытый (DC), закрытый (АС), заземленный (GND)
Режим работы	канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
Промежуточная частота	приблизительно 250 кГц
Канал горизонтального отклонения
Коэффициент развертки	0.2 мкс /дел … 0.5 с /дел (DSO = 10 с /дел) 20 нс /дел … 50 мс /дел (DSO = 1 с /дел) при масштабировании
Точность	±3% ±5% при масштабировании
Масштабирование развертки	х 10
Синхронизация
Режим	автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK)
Источник синхронизации	канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
Вход усилителя	закрытый (AC): 20 Гц … 25 МГц открытый (DC): 0 МГц … 25 МГц
Точка предзапуска	дел: 2, 5, 8
Полярность синхронизации	«+» или «-»
Чувствительность (20 Гц … 2 МГц)	0.5 дел (CH1, CH2) 2.0 дел (ALT) 200 мВ (EXT)
Чувствительность (2 МГц … 20 МГц)	1.5 дел (CH1, CH2) 3.0 дел (ALT) 800 мВ (EXT)
Режим X-Y
Чувствительность	5 мВ /дел … 20 В /дел ±4%
Частотный диапазон X-входа	500 кГц
Сдвиг фазы	≤3° (50 кГц)
Режим цифрового осциллографа (DSO)
Полоса пропускания (-3 дБ)	8 МГц
Дискретизация	F макс = 20 МВыб /с A /D: 8 бит развертка A /D: 10 бит
Чувствительность	±3% ±0.4 мм ±5% ±0.4 мм (при х5 масштабировании)
Время нарастания	≤ 100 нс
Сохранение формы сигнала	дел: 2, 5, 8 (точки) макс. х100 (масштабирование)
Разрешение дисплея	100 точек /дел (по горизонтали) 28 точек /дел (по вертикали)
Объем памяти /канал	1024 байт
Режим отображения	автоматический (AUTO), ждущий (NORM), режим прокрутки (ROLL)
Интерфейс	RS-232C, 19200 бит
Выходной сигнал
Выход сигнала канала 1
Калибратор
Форма сигнала	положительный меандр
Частота	1 кГц
Выходное напряжение	2 Впик-пик ±2%

Общие данные осциллографа сервисного двухканального ПрофКиП С1-131/2М

▪ Питание: 110 В /220 В ±10%, 50 Гц /60 Гц
▪ Габаритные размеры: 310х150х455 мм
▪ Вес: 8 кг

Комплектация

Комплект поставки осциллографа сервисного двухканального ПрофКиП С1-131/2М

Наименование	Количество
Осциллограф сервисный двухканальный ПрофКиП С1-131/2М	1 шт.
Делитель	2 шт.
Кабель питания	1 шт.
Руководство по эксплуатации	1 шт.
