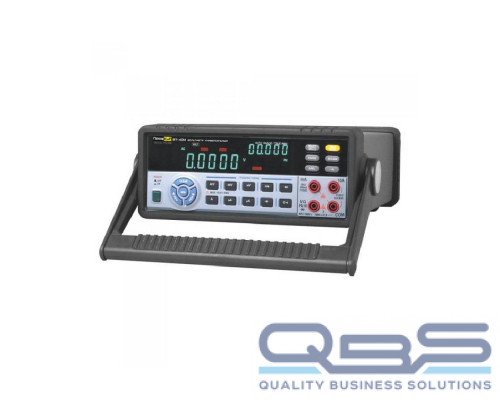

ПрофКиП В7-40М Вольтметр Универсальный

Технические характеристики

Переменное /постоянное напряжение + переменное напряжение
Диапазон		Разрешение	Точность
			40 Гц … 1 кГц	1 кГц … 10 кГц	10 кГц … 20 кГц
50 мВ		0.001 мВ	±(0.5% + 40)	±(1% + 40)	±(2.5% + 40)
500 мВ		0.01 мВ	±(0.5% + 40)	±(1% + 40)	±(2.5% + 40)
5 В		0.1 мВ	±(0.5% + 40)	±(1% + 40)	±(2.5% + 40)
50 В		1 мВ	±(0.5% + 40)	±(1% + 40)	±(2.5% + 40)
500 В		10 мВ	±(0.5% + 40)	±(1% + 40)
100000 В		0.1 В	±(0.5% + 40)
Постоянное напряжение
Диапазон		Разрешение		Точность
50 мВ		0.001 мВ		±(0.03% + 10)
500 мВ		0.01 мВ		±(0.03% + 6)
5 В		0.1 мВ		±(0.03% + 6)
50 В		1 мВ		±(0.03% + 6)
500 В		10 мВ		±(0.03% + 6)
1000 В		0.1 В		±(0.03% + 6)
Переменный /постоянный ток + переменный ток
Диапазон	Разрешение	Точность			Падение напряжение
		40 Гц … 1 кГц	1 кГц … 10 кГц	10 кГц … 20 кГ
500 мкА	0.01 мкА	±(0.75% + 20)	±(1% + 20)	±(2% + 20)	102 мкВ /мкА
5000 мкА	0.1 мкА	±(0.75% + 10)	±(1% + 10)	±(2% + 10)
50 мА	1 мкА	±(0.75% + 20)	±(1% + 20)	±(2% + 20)	1.5 мВ /мА
500 мА	10 мкА	±(0.75% + 10)	±(1% + 10)	±(2% + 10)
5 А	0.1 мА	±(0.75% + 20)	±(1.5% + 20)	±(2% + 20)	30 мВ /А
10 А	1 мА	±(1.0% + 10)	±(1.5% + 10)
Постоянный ток
Диапазон	Разрешение	Точность		Падение напряжения
500 мкА	0.01 мкА	±(0.15% + 15)		102 мкВ /мкА
5000 мкА	0.1 мкА	±(0.15% + 10)
50 мА	1 мкА	±(0.15% + 10)		1.5 мВ /мА
500 мА	10 мкА	±(0.15% + 10)
5 А	0.1 мА	±(0.5% + 10)		30 мВ /А
10 А	1 мА	±(0.5% + 10)
Сопротивление
Диапазон		Разрешение		Точность
500 Ом		0.01 Ом		±(0.1% + 10)
5 кОм		0.1 Ом		±(0.1% + 5)
50 кОм		1 Ом		±(0.1% + 5)
500 кОм		10 Ом		±(0.1% + 5)
5 МОм		100 Ом		±(0.1% + 10)
50 МОм		1 кОм		±(0.1% + 10)
Емкость
Диапазон		Разрешение		Точность
50 нФ		0.01 нФ		±(1% + 15)
500 нФ		0.1 нФ		±(1% + 15)
5 мкФ		1 нФ		±(1% + 10)
50 мкФ		10 нФ		±(1% + 10)
500 мкФ		0.1 мкФ		±(2% + 10)
5000 мкФ		1 мкФ		±(2% + 10)
Диодный тест
Диапазон		Разрешение		Точность
2.5 В		0.1 мВ		±(1% + 5)
Измерение частоты цифрового сигнала
Диапазон		Чувствительность		Точность
5 Гц … 2 МГц		2 Впик … 5 В прямоугольная волна		±(0.006% + 4)
Измерение частоты аналогового сигнала (ток и напряжение)
Диапазон		Диапазон	Чувствительность	Точность
5 Гц … 200 кГц (синусоида)		мВ	4 мВ	±(0.006% + 4)
		5 В	0.5 В
		50 В	4 В
		500 В	40 В
		1000 В	400 В
		мкА	40 мкА
		мА	4 мА
		А	0.4 А
Коэффициент заполнения
Частотный диапазон		Диапазон коэффициента заполнения		Разрешение	Точность
5 Гц … 500 кГц		10% … 90%		0.01%	±(10%)

Общие данные вольтметра универсального ПрофКиП В7-40М

▪ Питание: 110 В /220 В ±10% /50 Гц ±2 Гц
▪ Габаритные размеры: 350х240х100 мм
▪ Вес: 2.5 кг

Комплектация

Вольтметр универсальный ПрофКиП В7-40М 1 шт.
Измерительные кабели 2 шт.
Зажимы типа «Крокодил» 2 шт.
Кабель RS-232 1 шт.
Кабель питания 1 шт.
Руководство по эксплуатации 1 шт.
