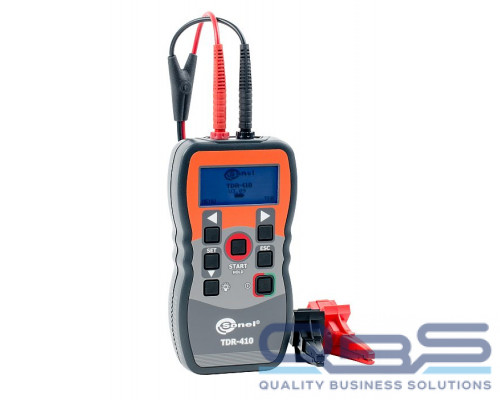

Name: Рефлектометр TDR-410
Brand: Sonel
Availability: OutOfStock

Модель:

-17772

Производитель:

Sonel

Цена по запросу

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Модель

TDR-410

Показывать гарантию

Нет

Все характеристики

Цена по запросу
Для уточнения цены и сроков поставки нажмите «Отправить запрос» в шапке сайта или напишите на info@qbs.ru.

Рефлектометр TDR-410 – это цифровой импульсный локализотор, который положительно зарекомендовал себя. Эксперты, работающие с ним ежедневно, отмечают отличное качество выполнения и отличные эксплуатационные характеристики. Устройство необходимо для определения участков повреждений кабелей (силовых, телефонных и телекоммуникационных). Также устройство пригодно для выявления участков, где произошёл обрыв, в случаях короткого замыкания. Все результаты можно рассмотреть на дисплее. При правильном пользовании этим устройством и соблюдении правил, указанных в инструкции по пользованию, он прослужит длительное время.

Преимущества

Устройство надёжное и долговечное (при условии правильной эксплуатации)
Выдаёт достоверный и точный результат (погрешность незначительная)
Пользователь может выбрать режим измерения (ручного или автоматического)
Работает в диапазоне измерения (7м, 15м, 30м, 60м, 120м, 250м, 1км, 2км, 3км, 4км)
Возможно регулировать скорость распространения волн
С длиной кабеля 4 метра
Генератор тонального сигнала – двухтональный
Все параметры будут видны на жк экране (экран имеет разрешение 128 x 64 пиксель)
С амплитудой зондирующего импульса (+5 В для разомкнутой цепи, +1.5 В с нагрузкой 50 Ом)
Продолжительность зондирующего импульса (3 нс до 3 мкс)
С частотой отправки импульса (2 сканирования за 1 сек, либо один импульс)
Питание от четырёх алкалиновых батареек АА
Рабочие температуры от минус десяти градусов до плюс пятидесяти градусов
Рекомендуемые температуры хранения устройства от минус двадцати градусов до плюс семидесяти градусов
Устройство компактное, его очень удобно носить с собой

Технические характеристики

Диапазон измерения в метрах	7, 15, 30, 60, 120, 250, 500, 1 км, 2 км, 3 км, 4 км
Выбор диапазона измерения	ручной или автоматический
Минимальная длина кабеля	4 м
Точность измерения	1% выбранного диапазона *
Разрешение измерения	ок. 1% выбранного диапазона
Чувствительность измерения	минимум 3 пикселя при отражении от повреждения на расстоянии до 4 км (для медного кабеля с диаметром жил 0,6 мм)
Регулировка коэффициента распространения	от 1% до 99%
Волновое сопротивление кабеля	выбор из значений 25, 50, 75 и 100 Ом
Разрешение ЖК-дисплея	128 x 64 пиксель
Защита по напряжению	250 В переменного тока (AC)
Генератор тонального сигнала	двухтональный переменной частоты 810 Гц – 1110 Гц
Амплитуда зондирующего импульса	+5 В в разомкнутой цепи, +1.5 В при нагрузке 50 Ом
Длительность зондирующего импульса	3 нс до 3 мкс в зависимости от диапазона
Частота отправки импульса	2 сканирования в секунду или один импульс (для каждой шкалы диапазона)
Питание	6 В (4 алкалиновых батарейки AA)
Температура хранения	-20°C до +70°C
Рабочая температура	-10°C до +50°C
Размеры, мм	165 x 90 x 37
Масса, г	350
Степень защиты корпуса	IP54

* - Точность измерения порядка +/-1% при условии установки точного значения коэффициента распространения для испытуемого кабеля и постоянства этого коэффициента по всей длине кабеля. Для получения номинальной точности измерения необходима также правильная установка курсора на наблюдаемую аномалию сигнала.
