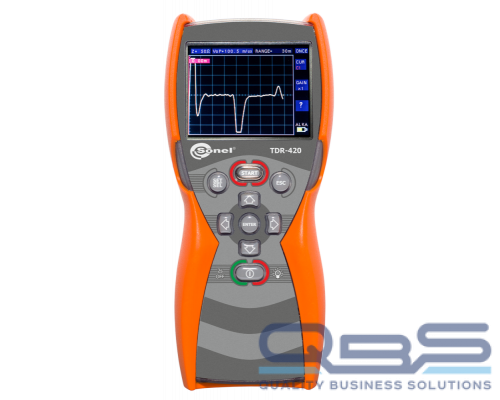

Name: Рефлектометр TDR-420
Brand: Sonel
Availability: OutOfStock

Модель:

-17773

Производитель:

Sonel

Цена по запросу

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Модель

TDR-420

Показывать гарантию

Нет

Все характеристики

Цена по запросу
Для уточнения цены и сроков поставки нажмите «Отправить запрос» в шапке сайта или напишите на info@qbs.ru.

Рефлектометр TDR-420 является удобным цифровым импульсным локализатором. Предназначен для идентификации и локализации повреждений в силовых, телекоммуникационных и кабелях связи. TDR-420 позволяет определить длину кабеля и расстояние до повреждения в диапазоне от 0 до 6000 м в любом типе кабеля с металлическими жилами или в токопроводящих коммуникациях.

Преимущества

Измерение длины кабеля и определения расстояние до повреждения в диапазоне от 0 до 6000 м
Определение мест повреждения: силовых кабелей, телекоммуникационных и телефонных кабелей, коаксиальных кабелей
Обнаружение обрыва, короткого замыкания, а также любых повреждений, связанных с изменением величины сопротивления
Графическое отображение повреждения и автоматический расчет расстояния до места повреждения с отображением значения на жидкокристаллическом дисплее с разрешением 320х240 пикселей
Функция «Помощь» для интерпретации полученного результата в процессе измерения

Технические характеристики

Питание
Питание измерителя	- Элемент питания LR6 (АА) – 4 шт. - Элемент питания HR6 (АА) – 4 шт.

Условия окружающей среды и другие технические данные
Диапазон рабочих температур	-20…70 °C
Диапазон температур при хранении	-30…80 °C
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)	IP67
Размеры	221 x 102 x 62 мм
Масса (с батареями)	487 г.
Диапазон измерения в метрах	7, 15, 30, 60, 120, 250, 500, 1000, 2000, 3000, 6000
Выбор диапазона измерения	ручной
Минимальная длина кабеля	4 м
Точность измерения	1 % выбранного диапазона*
Разрешение измерения	приблизительно 1% выбранного диапазона
Скорость распространения VoP	15,0…148,5 м/мкс или 10…99 % Vc
Волновое сопротивление кабеля	выбор из значений 25 Ом, 50 Ом, 75 Ом, 100 и 120 Ом
Разрешение ЖК-дисплея	320 x 240
Подсветка ЖК-дисплея	электролюминесцентная
Генератор тонального сигнала	осциллирующий 810 – 1110 Гц
Длительность выходного импульса	3 нс до 3 мкс в зависимости от диапазона
Амплитуда выходного импульса	+5 В в разомкнутой цепи, +1,5 В при нагрузке 50 Ом
Частота генерации импульса	до 3-х сканирования в секунду или один импульс (ONCE)
Срок службы батареи	не менее 8 часов непрерывного сканирования
Индикация разряда элементов питания	индикатор состояния заряда батареи на дисплее
Автоматическое выключение	1, 3, 5, 10, 15 минут или отключение функции

* Точность измерения порядка +/-1% при условии установки точного значения коэффициента распространения для испытуемого кабеля и постоянства этого коэффициента по всей длине кабеля. Для получения номинальной точности измерения необходима также правильная установка курсора на наблюдаемую аномалию сигнала.
