Трассотечеискатель Успех АТГ-410.10 ТЕХНО-АС

Трассотечеискатель Успех АТГ-410.10 ТЕХНО-АС — это оборудование для:

• определения местоположения и глубины залегания скрытых коммуникаций;
• определения мест повреждения кабельных линий;
• обследования участков местности перед проведением земляных работ;
• проведения работ по поиску скрытой проводки;
• обнаружения мест разгерметизации трубопроводов на глубине до 3 м.

Бюджетный комплект морозоустойчивого исполнения с генератором мощностью 20 Вт.

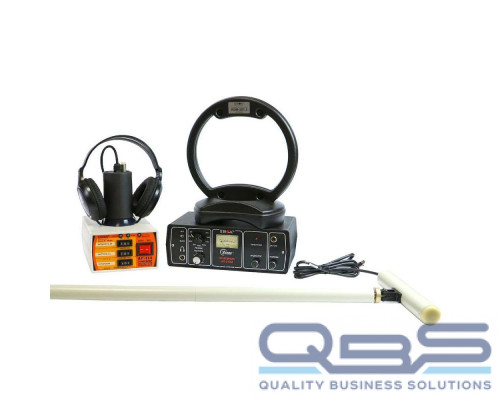

Трассотечеискатель Успех АТГ-410.10 – универсальный многофункциональный комплект, в котором объединены три устройства:

1. трассоискатель с электромагнитным датчиком;
2. трассоискатель с акустическим датчиком;
3. течеискатель с акустическим датчиком.

Решаемые задачи трассотечеискателем Успех АТГ-410.10

• Трассировка кабеля и определение глубины залегания.
• Поиск места повреждения силового кабеля.
• Поиск металлических трубопроводов и определение глубины залегания.
• Поиск мест пересечения трубопроводов и кабеля.
• Определение мест утечки.

Особенности трассотечеискателя Успех АТГ-410.10

• Возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт).
• Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
• Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.

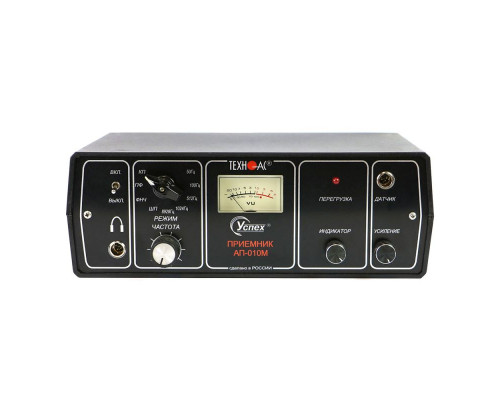

Особенности приемника АП-010М

• Аналоговый трассопоисковый приемник.
• Стрелочный индикатор уровня сигнала.
• Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8928 Гц, режим “Широкая Полоса”), частотные фильтры.
• Морозоустойчивый, работа при температурах до -30°С.
• Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).

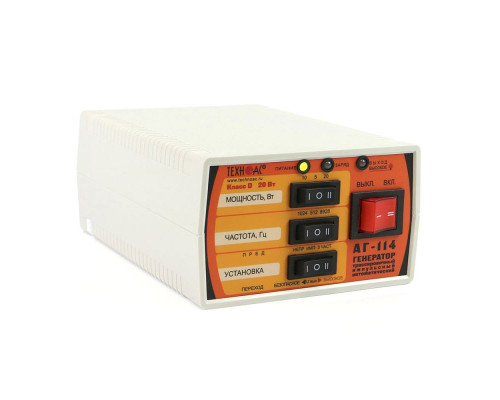

Особенности генератора АГ-114

• Прост в эксплуатации и не требует высокой квалификации персонала.
• Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
• Возможность выбора мощности в зависимости от решаемых задач.
• Автоматическое повторное согласование при изменении мощности.
• Длительное время непрерывной работы от собственного аккумулятора.
• Небольшие габариты и вес.

Принцип работы трассотечеискателя Успех АТГ-410.10

Режим трассопоиска

Пассивный поиск (трассопоиск без использования генератора)

Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).

При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.

Активный поиск (трассопоиск с использования генератора)

Подключить головные телефоны и ЭМД к приемнику.

Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод). Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8928», «х3». На приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода).

Поиск места повреждения силового кабеля (трассопоиск с использования генератора)

Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД).

Подключить головные телефоны и ЭМД (АД) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).

Режим течепоиска

Подключить головные телефоны и АД к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ».

Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.

Рекомендуемые области применения трассотечеискателя Успех АТГ-410.10

• ЖКХ.
• Теплосети.
• Водоканал.

Технические характеристики

Характеристики трассопоискового приемника АП-010М

Характеристики трассировочного генератора АГ-114

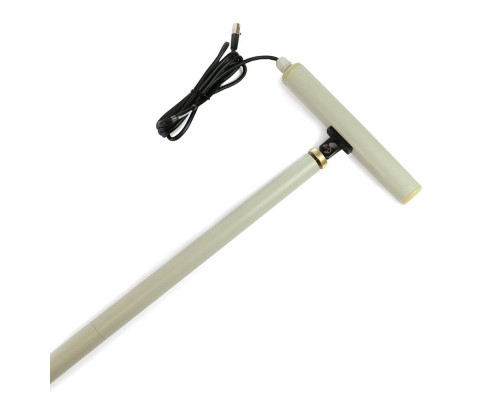

Характеристики акустического датчика АД-240

Характеристики электромагнитного датчика EMD-227М

Характеристики индукционной антенны ИЭМ-301.2

Комплектация

• Трассопоисковый приемник АП-010М — 1 шт.
• Комплект акустического датчика АД-240 — 1 шт.
• Датчик электромагнитный ЭМД-227М — 1 шт.
• Головные телефоны — 1 шт.
• Генератор АГ-114 — 1 шт.
• Источник питания AG114M.02.020 — 1 шт.
• Кабель АГ120.02.030 — 1 шт.
• Кабель АГ120.02.020 — 1 шт.
• Кабель АГ105.02.020 — 1 шт.
• Штырь заземления АГ110.02.004 — 2 шт.
• Антенна индукционная ИЭМ-301.2 — 1 шт.
• Контакт магнитный АГ120.02.090 — 2 шт.
• Батарейки R14 — 6 шт.
• Сумка для батарейного отсека приемника (чехол 53113) — 1 шт.
• Сумка для комплекта (чехол 53183) — 1 шт.
• Сумка для приемника АП-010М (чехол 53108) — 1 шт.
• Сумка для антенны ИЭМ-301.2 (чехол 53107) — 1 шт.
• Сумка для генератора АГ-114 (чехол 53163) — 1 шт.
• Сумка для датчик ЭМД-227М (чехол 53186) — 1 шт.
• Руководство по эксплуатации. Паспорт — 1 шт.
