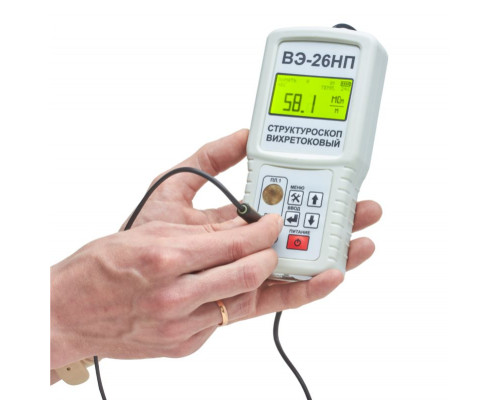

Вихретоковый структуроскоп ВЭ-26НП — это прибор, который предназначен для неразрушающего контроля качества материалов и изделий из цветных металлов и сплавов путем измерения их удельной электрической проводимости. Удельная электрическая проводимость является функцией многих характеристик материалов. В первую очередь это химический состав, что позволяет сортировать материалы по маркам сплавов, проводить входной контроль материалов на соответствие требуемой марке. Также удельная электрическая проводимость может существенно зависеть от режимов термической обработки и, как следствие, от аварийного перегрева металла. На нее влияет и механическая обработка.
Сортировка изделий по приращению удельной электрической проводимости и контроль различных механических характеристик электропроводящих неферромагнитных материалов при наличии экспериментально установленных корреляционных связей между удельной электропроводимостью и этими характеристиками.
Принцип работы устройства
Принцип работы устройства основан на возбуждении в контролируемом изделии с помощью накладного преобразователя вихревых токов с последующим анализом фазы вносимого ими в преобразователь напряжения. Информация о результатах контроля представляется на дисплее в виде числовых значений удельной электрической проводимости или ее приращений относительно заданного базового значения.
Особенности конструкции и преимущества
Основным мешающим фактором при контроле изделий вихретоковым методом с использованием накладных преобразователей является зазор между контролируемой поверхностью и основанием преобразователя. Специальная конструкция измерительного преобразователя наряду с фазовым способом измерения позволяет практически полностью исключить влияние изменений зазора в достаточно широких пределах.
Зачастую потребителю не требуется знать абсолютное значение удельной электрической проводимости, а только ее отклонение от заданной величины. Для этого в структуроскопе ВЭ-26НП реализован режим дифференциальных измерений, когда запоминается номинальное значение удельной электрической проводимости, а затем измеряется ее отклонение от этого значения.
Удельная электрическая проводимость материалов в той или иной степени зависит от их температуры. Существуют методики, позволяющие учитывать эту зависимость. Для использования таких методик вихретоковый структуроскоп ВЭ-26НП снабжен встроенным термометром.
Структуроскоп ВЭ-26НП имеет встроенный калибратор, который позволяет быстро проводить настройку шкалы прибора в полуавтоматическом режиме.
Технические характеристики
Индикация результатов измерений | цифровая |
Единица измерения | МСм/м |
Диапазон измерений абсолютного значения удельной электрической проводимости | от 5 МСм/м до 60 МСм/м |
Диапазон измерений приращений удельной электрической проводимости | от (sном. -5) МСм/м до +(60-sном.) МСм/м |
Предел допускаемой дополнительной погрешности при изменении температуры окружающего воздуха на каждые 100С в пределах рабочего диапазона температур, не более | 0,5 предела основной допускаемой погрешности |
Электропитание структуроскопа | встроенный литий-ионный аккумулятор напряжением 3,7 В |
Потребляемая мощность, не более | 100 мВт без подсветки 400 мВт с подсветкой |
Время установления рабочего режима, не более | 15 мин. |
Время одного измерения, не более | 3с |
Допускается периодическая подстройка внешними органами управления | да |
Время непрерывной работы без подстройки | не менее 1ч. |
Объем памяти | 1000 значений удельной Электрической проводимости. |
Температура окружающего воздуха | от +50С до +400С |
Относительная влажность при +25°С | до 98% |
Атмосферное давление | от 84 кПа до 106,7 кПа |
Предел допускаемой основной относительной погрешности измерений, не более: | 2% - для диапазона измерений от 5 до 40 МСм/м 3% - для диапазона измерений от 40 до 60 МСм/м |
Указанное значение погрешности обеспечивается при выполнении следующих условий:
зазор между преобразователем и поверхностью контролируемого изделия, не более | 0,2 мм |
расстояние от центра преобразователя до края изделия, не менее | 6 мм |
толщина изделия, не менее | 1 мм |
значение величины шероховатости поверхности изделия, не более | RZ80 |
радиус кривизны выпуклой поверхности изделия, не менее | 50 мм |
температура окружающей среды | 200С ± 50С |
Габаритные размеры, мм:
Электронный блок (длина ширина толщина) | 178 мм x 84 мм x 36 мм |
Преобразователь (диаметр длина) | 14 мм x 50 мм |
Длина соединительного кабеля | 1000 мм ±20 мм |
Масса | не более 300 г. |
Комплектация

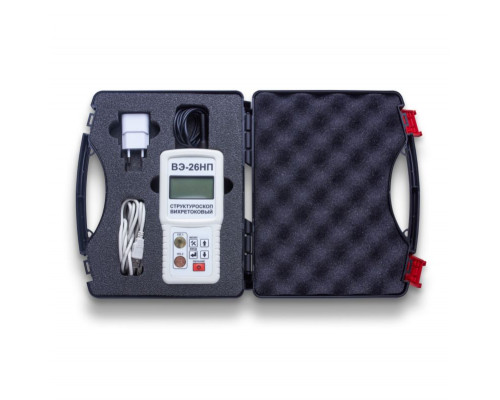

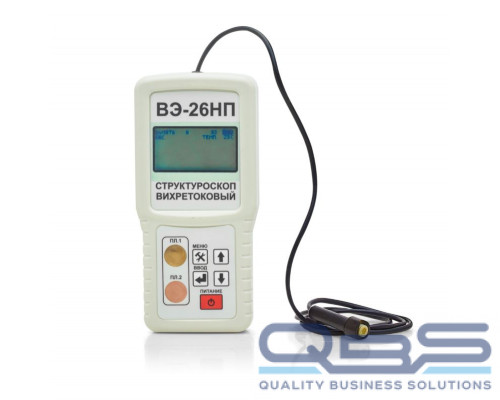

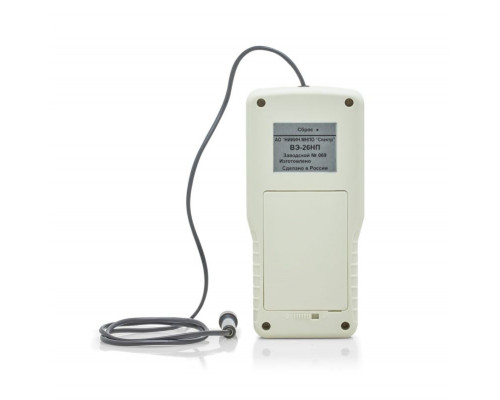

- Вихретоковый структуроскоп ВЭ-26НП.
- Зарядное устройство.
- Кабель USB-A – USB-B.
- Комплект документации
Технические характеристики
Габариты и вес
