Для контроля геометрии выбирают не только сканер: важны размеры объекта, контролируемые элементы, допуски и способ сопоставления результата с чертежом или CAD-моделью. Ниже — настольные, стационарные и отслеживаемые системы для разных измерительных задач.

Что проверить при выборе

Объект измерения

Укажите габариты, материал, цвет и состояние поверхности, наличие глубоких отверстий и тонких кромок. Эти условия влияют на доступность поверхности для сканирования.

Требования к результату

Передайте чертёж с допусками и перечень размеров для контроля. Разрешение, точность одиночного сканирования и объёмная точность — разные характеристики.

Процесс контроля

Определите, нужен ли единичный обмер или повторяемая проверка партии. Уточните формат исходной CAD-модели, отчёта и используемое измерительное ПО.

Модели для предварительного сравнения

Подборка помогает сравнить параметры. Окончательный выбор зависит от исходных данных и проверки конкретной задачи.

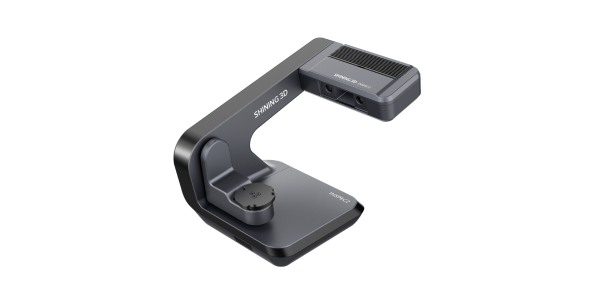

SHINING 3D AutoScan Inspec2

Область 140 × 90 × 80 мм · заявленная точность 0,01 мм

Настольная система с трёхосевой поворотной платформой.

Характеристики и запрос цены →

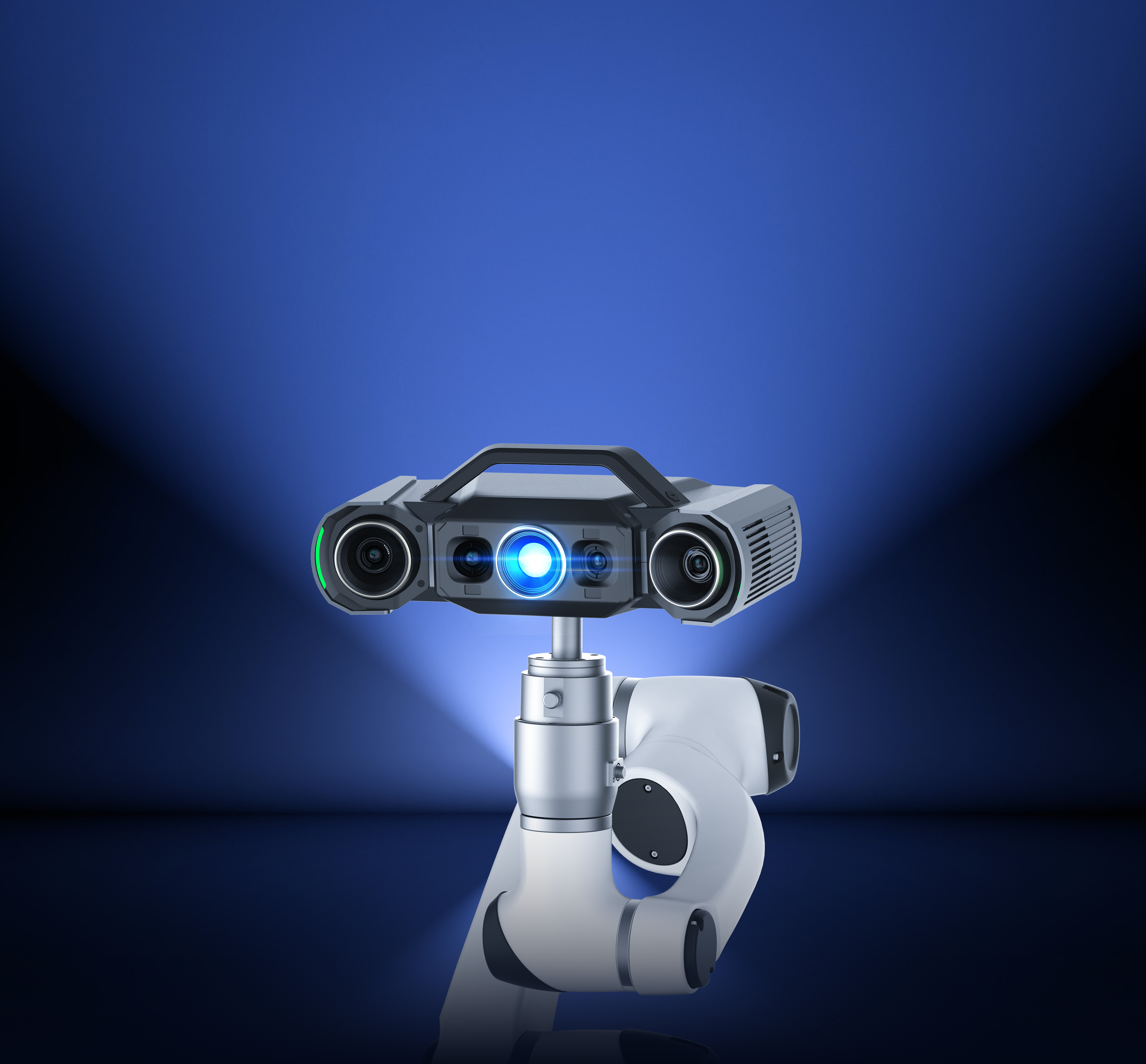

SHINING 3D OptimScan Q12 HD

Области 220 × 150 и 80 × 50 мм

Заявленная точность: 0,01 мм для большой области; 0,004 мм для малой.

Характеристики и запрос цены →

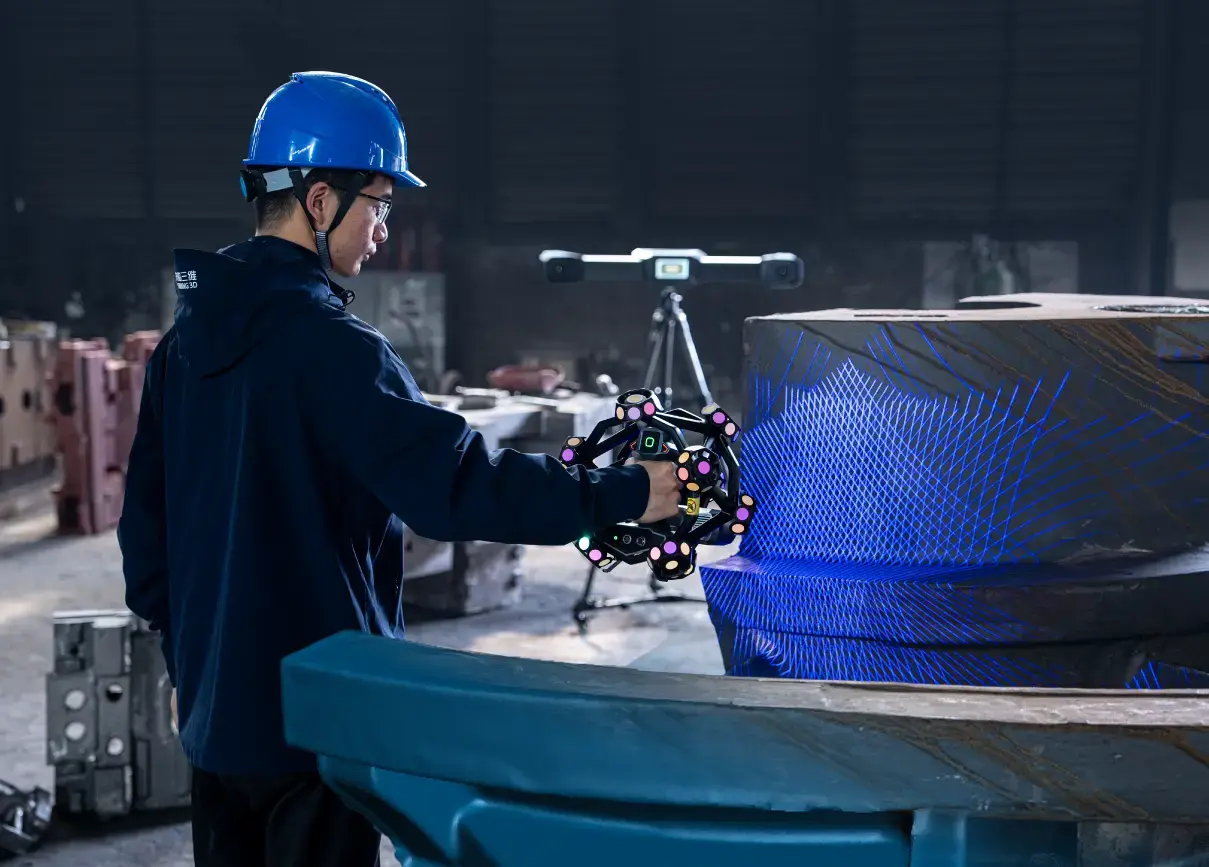

SHINING 3D FreeScan Trak ProW+

Объёмная точность 0,046 мм в объёме 12 м³

Система с оптическим трекингом; проводное и беспроводное подключение.

Характеристики и запрос цены →

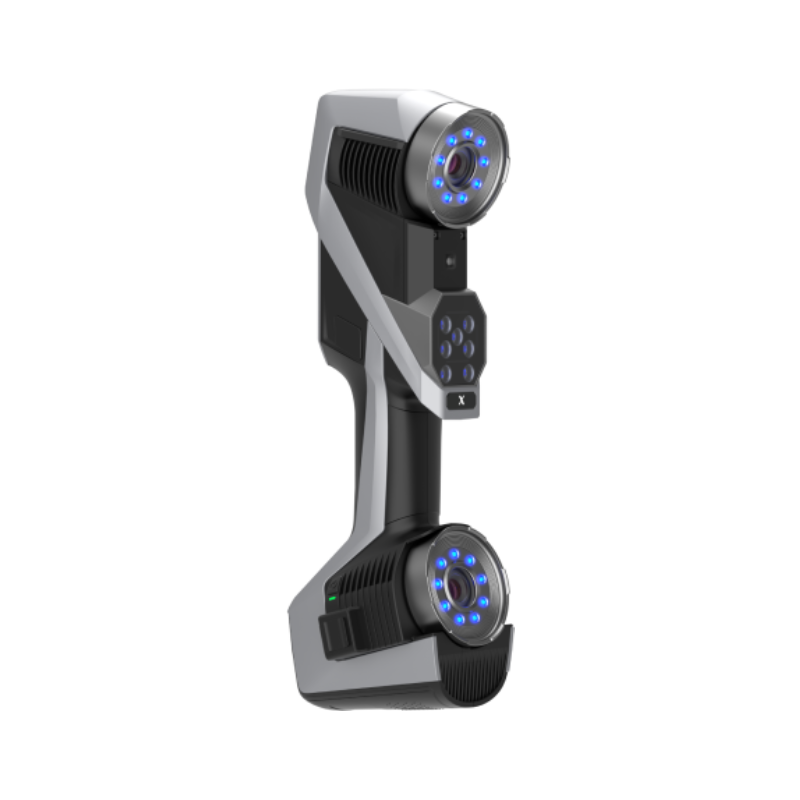

SCANOLOGY KSCAN-X

Область сканирования до 2600 × 1800 мм

Заявленная точность: 0,030 мм в среднем режиме; 0,075 мм в режиме большой области.

Характеристики и запрос цены →

Что учитывать в проекте

Значения приведены по данным производителей и относятся к указанным режимам и условиям измерения. Они не гарантируют пригодность для любого допуска детали. Для ответственных измерений целесообразна проверка на образце; состав ПО, принадлежностей и документов согласуется отдельно.

Что передать для подбора

Габариты и материал детали; чертёж с допусками; CAD-модель при наличии; фото поверхности; измерений за смену; требования к отчёту и документам на измерительную систему.

Обсудить задачу с QBS

Цена, состав поставки, доступность, сроки и условия поддержки подтверждаются в индивидуальном предложении.
