Blackmagic SmartScope Duo 4K

Двухмониторная сборка Blackmagic SmartScope Duo 4K

• Blackmagic SmartScope Duo 4K Двухмониторная сборка с двумя независимыми Waveform мониторами (waveform, vectorscope, RGB parade, YUV parade, гистограмма и уровни звука), два входа 3G-SDI, Tally. поддержку стандарта 6G-SDI для работы с форматом Ultra HD.
• Blackmagic SmartScope Duo 4K 2 Двухмониторная сборка с двумя независимыми Waveform мониторами (waveform, vectorscope, RGB parade, YUV parade, гистограмма и уровни звука), два входа 3G-SDI, Tally. поддержку стандарта 6G-SDI для работы с форматом Ultra HD.

SmartScope Duo 4K дает возможность не только видеть изображение, но и вести технически точный мониторинг сигнала. Эта модель позволяет выводить форму сигнала, вектороскоп, RGB- и YUV-дисплеи, гистограмму, фазу и уровень звука, а также само видео. С помощью SmartScope Duo 4K вам не придется гадать о текущих параметрах, потому что они всегда будут на экране!

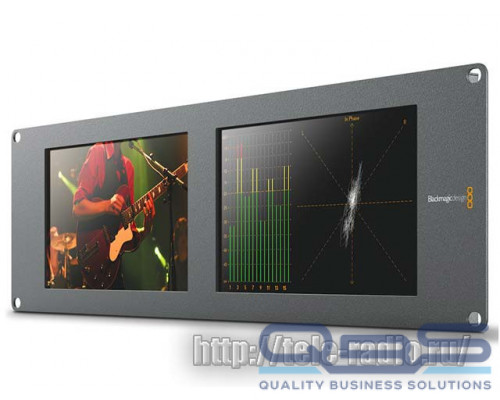

SmartScope Duo 4K имеет два 8-дюймовых ЖК-экрана, один из которых можно использовать для просмотра видео, а другой — для вывода таких индикаторов, как форма сигнала, гистограмма или звук. Подобный способ мониторинга является наиболее эффективным, потому что он позволяет видеть само изображение и его параметры в режиме реального времени. Благодаря такому функционалу SmartScope Duo 4K обеспечивает постоянно высокое качество сигнала в ходе трансляций и при производстве контента.

Дисплей формы сигнала позволяет корректировать уровни видео и получать однородный фон при выполнении кеинга. Он также служит для контроля яркости в темных и светлых областях, когда необходимо настроить параметры изображения на вещательных деках или обеспечить общий мониторинг при монтаже материала. Только с помощью этого инструмента можно получить высокие результаты цветокоррекции и кеинга.

Вектороскоп является единственным способом получить достоверную информацию о цвете и значение его насыщенности. При добавлении того или иного оттенка он позволяет контролировать вносимые изменения, отображая их на дисплее. Этот инструмент можно также использовать для цветовой настройки дек с точностью, которую не могут обеспечить традиционные мониторы.

RGB-дисплей — идеальный инструмент для качественной цветокоррекции в режиме реального времени. Он позволяет видеть цветовой баланс областей тени, полутона и света, помогая создать необходимый визуальный ряд. При наличии некорректных уровней сигнала информация о них отображается в виде отрицательных значений или выше линии 100%. Вектороскоп не подходит для выявления таких уровней, потому что он показывает только распределение цветов без яркости, в то время как RGB-дисплей выполняет раскладку видео на каналы красного, зеленого и синего. Также можно выбрать YUV-дисплей, который выводит параметры компонентного YUV-видео и предназначен для технически точного анализа SDI-сигнала.

Уровень звука, встроенного в SDI-сигнал, легко отслеживать с помощью 16 измерительных индикаторов. Для контроля фазы предусмотрены разложение на левый и правый каналы для разных аудиопар и вывод информации в двухмерной системе координат. Благодаря этому на экране будут сразу видны такие погрешности, как перегрузка, несовпадение по фазе или дисбаланс. Подобный мониторинг позволит обеспечить самое высокое качество звуковой дорожки.

Дефекты экспозиции во время съемки ведут к утрате деталей, а это может вызвать серьезные проблемы с обработкой областей тени и света на этапе постпроизводства. Гистограмма показывает распределение элементов изображения от черного цвета к белому, помогая правильно установить параметры диафрагмы и значение ISO. В этом случае видео имеет полный диапазон контрастности, который является залогом качественной цветокоррекции. Так как гистограмма позволяет видеть параметры записываемого материала, она будет полезной не только для оператора камеры, но и для колориста.

Программное обеспечение для мониторов SmartView и SmartScope Duo 4K периодически обновляется, чтобы обеспечить поддержку дополнительных функций и последних форматов, а также расширить совместимость с другим оборудованием. Утилита SmartView Utility автоматически проверяет установленную на компьютере версию ПО и при необходимости загружает актуальную.

Технические характеристики Blackmagic SmartScope Duo 4K

• Разъемы
• Видеовход SDI - Автоматическое переключение между стандартами SD, HD и 6G-SDI. Сквозной выход с регенерацией сигнала.
• Видеовыход SDI - Один 10-битный сквозной тракт с переключением между SD, HD и 6G-SDI
• Ввод звука через SDI - 16 каналов, встроенных в SD-, HD- и UHD-сигнал
• Вывод звука через SDI - 16 каналов, встроенных в SD-, HD- и UHD-сигнал
• Скорость передачи данных - SD SDI, HD SDI и 6G-SDI
• Индикация - 9-контактный разъем D
• Стандарты и форматы
• Форматы SD - 525i/29,97 NTSC; 625i/25 PAL
• Форматы HD
• 720p/50/59,94/60
• 1080p/23,98/24/25/29,97/30/50/59,94/60
• 1080PsF/23,98/24/25/29,97/30
• 1080i/50/59,94/60
• Форматы 2K
• 2K DCI 23,98p/24p/25p
• 2K DCI 23,98PsF/24PsF/25PsF
• Форматы Ultra HD - 2160p/23,98/24/25/29,97/30
• Интерфейс SDI - В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M Level B и SMPTE 425M
• Дискретизация звука - Телевизионный стандарт (частота дискретизации 48 кГц)
• Цветовая субдискретизация - 4:2:2 и 4:4:4
• Цветовое разрешение - 8 бит
• Цветовое пространство - YUV и RGB
• Подключение к компьютеру - Через порт USB 2.0 для обновления ПО и настройки по сети Ethernet
• Преобразование цветового пространства - Аппаратное в режиме реального времени
• Программное обеспечение в комплекте - Утилита для настройки на MAC и Windows
• Обновление внутреннего ПО - Через программу для обновления прошивки (входит в комплект поставки)
• Физическая установка - Корпус 3 RU
• Источник питания - Универсальный блок питания 12 В с международными адаптерами для работы в любой стране мира
• Потребляемая мощность - Менее 20 Вт
• Диапазон рабочего напряжения - 12-15 В
• Комплект поставки
• SmartScope Duo 4K
• Блок питания
• SD-карта с ПО и руководством пользователя
