Broadcast Pix Mica Systems

Видеомикшеры Broadcast Pix Mica Systems

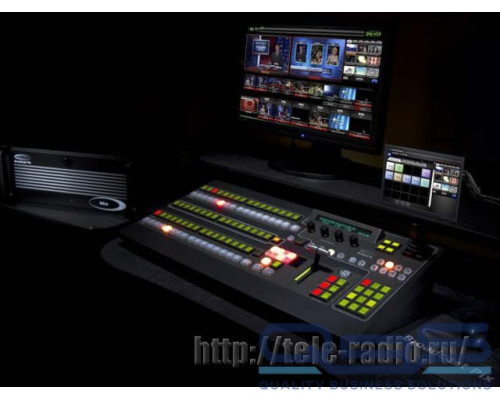

Mica Systems от Broadcast Pix комплектуется просторной контрольной панелью, содержащей патенованные Broadcast Pix клавиши PixButtons™ (дисплейные клавиши), для переключения источников видеосигнала и сохраненного в фалах контента, что позволяет максимально надежно и уверенно проводить коммутацию.

Создание нового ТВ-канала или студии требует решения ряда важных задач, связанных с комплектацией. Исключить любой компонент из состава студии, как правило, невозможно, и фирме-интегратору приходится искать производителей отдельных устройств, интегрировать их в единый комплекс, заботиться о совместимости оборудования и управлении им. В состав ТВ-студии входят более десятка устройств разных производителей, а общая стоимость аппаратуры может доходить до сотен тысяч долларов. Американская компания Broadcast Pix, которая имеет большой опыт работы с профессиональным ТВ-оборудованием, сумела создать телевизионную студию, в состав которой входят все необходимые компоненты. Сейчас в семейство ТВ-студий Broadcast Pix входит более 10 конфигураций, удовлетворяющих требованиям любого заказчика. Это студии Slate (Slate 100/500/1000), Mica (Mica 500/1000/2000) и Granite (Granite 500/1000/ 2000/5000/6000).

В состав любой студии входят видеомикшер и сервер. Видеомикшер (4...22 входа) оснащается входами для сигнала любого типа по желанию заказчика: аналоговыми (композитный, S-Video, YUV), цифровыми (SD/HD-SDI или DVI). Набор выходных сигналов – такой же, плюс HDMI. Видеосервер служит для хранения контента и содержит два канала воспроизведения цифрового видео HD/SD-SDI, семь каналов графики (два для титров, два для статических заставок, два для анимации и один для логотипов). Режиссер может формировать ТВ-программу, используя до 22 внешних и до 7 внутренних источников. Число выходов в различных системах – 4...10, все выходы независимы, и их можно использовать для вывода сигналов Program и Preview. Есть также до 6 дополнительных выходов AUX, каждый из которых может использоваться для решения таких важных задач, как запись отдельных источников или использование отдельных входных сигналов, например, для формирования повторов во время трансляции спортивных соревнований. Кроме того, в системе есть приложение, обеспечивающее управление ТВ-камерами (в том числе и роботизированными) Sony, Panasonic, Hitachi, а также системами Telemetrics. Программный режиссер может управлять всеми важными параметрами (Pain, Tilt, Zoom, Focus, Iris, White/Black Balance, Gamut) c помощью джойстика на панели управления.

Благодаря тому, что система содержит полиэкранный процессор, для визуального контроля всех внешних и внутренних сигналов достаточно одного монитора. В состав системы входит знакогенератор Inscriber TitleMotion или Chyron Lyric Pro 8, обеспечивающий два канала формирования титров, с возможностью их редактирования непосредственно во время эфира, что важно при трансляциях спортивных и других событий. Также студия может содержать до 8 каналов рирпроекции, то есть можно подключить 8 ТВ-камер, для каждой из которых будет использоваться собственный канал рирпроекции, индивидуально настраиваемый для каждой камеры. А наличие большого объема записанного контента (два канала видео, два канала заставок и два канала анимации), позволяет легко работать в режиме виртуальной студии, причем привязка выбранной камеры и фона заносится в память системы. Кроме того, для системы есть опции управления и другими устройствами: с истемами потокового вещания ViewCast Niagara (до 12 потоков), то есть студия может обеспечивать интернет-вещание. Для этого весьма полезна опция Rapid CG, позволяющая использовать материалы различных web-сайтов для их online-трансляций.

Приложение Rapid CG работает с базами данных XML и Access; зв уковыми микшерами Yamaha и Roland, в том числе и по интерфейсу MIDI (в режиме audio follow video); серв ерами Harris, Omneon и 360 Systems. Студия Broadcast Pix может быть сформирована в двух вариантах: 1МЕ – формирует одну ТВ-программу; 2МЕ – может формировать две независимые телевизионные программы. Число коммутируемых источников лежит в пределах 8...48 в зависимости от выбранной конфигурации. Количество слоев видео – 3...6 (3 или 6 Key).
