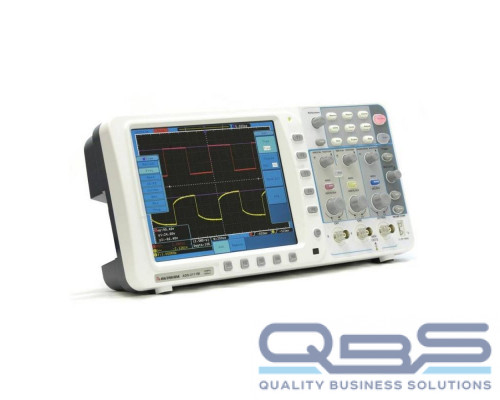

Цифровой осциллограф Актаком ADS-2121M

Технические характеристики

Параметр			Значения
Полоса пропускания			100 MГц
Количество каналов			2 + внешний запуск
Регистрация	Режим		Обычный, пиковый детектор, усреднение
	Макс. дискретизация (реальное время)		2 Гвыб/сек (1 Гвыб/сек - 2 канала)
Вход	Связь по входу		открытый, закрытый, земля
	Входной импеданс		1 MΩ±2% в параллель 10пФ±5пФ
	Учет ослабления пробников		1X，10X，100X，1000X
	Максимальное входное напряжение		400 Вп-п (DC + AC пик-пик)
	Ограничение полосы пропускания		20 МГц, полный диапазон
	Изолированность каналов		50 Гц: 100 : 1 10 МГц: 40 : 1
	Задержка между каналами (типичное)		50 пс
Параметры горизонтальной системы	Диапазон частоты выборки		0.5 Выб/сек ~ 2 Гвыб/сек (один канал), 0.5 Выб/сек ~ 1 Гвыб/сек (два канала)
	Интерполяция		(sin x)/x
	Глубина записи		10 млн. точек на каждый канал
	Коэффициент развертки		2 нс/дел ~ 100 с/дел, с шагом 1~2~5
	Погрешность времени выборки и времени задержки		±100 ppm
	Погрешность измерения интервалов (DC~100 МГц)		однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системы	АЦП		8 бит
	Вертикальное отклонение		2 мВ/дел ~ 10 В/дел
	Диапазон смещения		±1 В (2 мВ ~ 50 мВ), ±10 В (100 мВ ~ 1 В), ±100 В (2 В ~ 10 В )
	Полоса пропускания для аналогового периодического сигнала		100 МГц
	Полоса пропускания для однократного сигнала		Полный диапазон
	Низкочастотный предел		≥5 Гц ( на входе, закрытый вход, -3dB)
	Время нарастания (60 МГц)		≤3.5 нс (типичное)
	Погрешность коэф.усиления		±3%
	Погрешность коэф.усиления (усреднения)		Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
Измерения	Курсорные		ΔV и ΔT между курсорами
	Автоматические		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty
	Математические операции		+, -, *, / ,FFT
	Сохранение во внутреннюю память		15 осциллограмм
	Фигуры Лиссажу	Диапазон	Полный
		Сдвиг фаз	±3 градуса
	Частота ( типичное)		1 кГц прямоугольного сигнала
Система запуска
Диапазон уровня запуска		Внутренний	±6 делений от центра экрана
		EXT	±600 мВ
		EXT/5	±3 В
Погрешность уровня запуска (типичная)		Внутренний	±0.3 деления
		EXT	±(40 мВ + 6% от утановл. значения)
		EXT/5	±(200mV +6% от утановл. значения)
Блокировка уровня запуска			100 нс ~ 10 с
Автоматческая установка уровня 50% (типичное)			Входной сигнал ≥50 Гц
Запуск по фронту		наклон	нарастающий
		чувствительность	0.3 деления
Запуск по длительности импульса		условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
		диапазон установок	24 нс ~ 10 с
Запуск по видеосигналу		система	NTSC, PAL и SECAM
		диапазон строк	1-525 (NTSC) и 1-625 (PAL/SECAM)
Запуск по скорости нарастания		условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
		диапазон установок	24 нс ~ 10 с
Поочередный запуск		Режим запуск для канала CH1	Edge, Pulse, Video, Slope
		Режим запуск для канала CH2	Edge, Pulse, Video, Slope
Основные технические характеристики
Тип дисплея			диагональ 8” , ЖК, TFT матрица
Разрешение дисплея			800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов			65536 цветов
Выходное напряжение (типичное)			амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное)			Меандр 1 кГц
Для связи с ПК			USB2.0
Сохранение			USB (формат файлов .bmp и .bin)
Модуль Годен/Негоден			Встроенный
Питание
Напряжение			100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность			<18 Вт
Предохранитель			1 A, T тип, 250 В
Батарея питания (опция)			4000 мАч / 3.7 В
Габаритные размеры			340 мм × 155 мм × 70 мм (Д*В*Г)
Вес			Около 1.82 кг

Комплектация

Осциллограф цифровой
Осциллографические щупы – 2 шт.
Сетевой кабель
USB кабель для подключения к ПК
Руководство по эксплуатации (краткая инструкция)
Программное обеспечение
Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографов
Aktakom DSO-Soft Программное обеспечение для портативных осциллографов
AULFConverter Конвертер файлов формата AKTAKOM USB Lab
