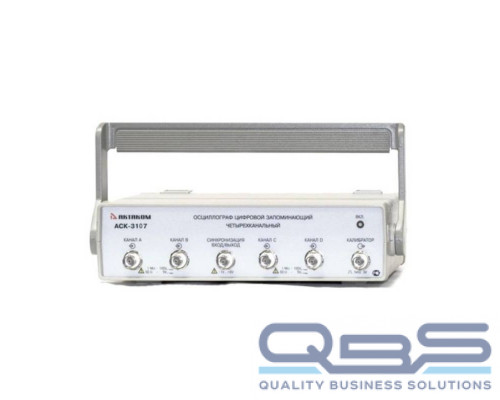

Цифровой осциллограф Актаком АСК-3107

Технические характеристики

Параметр	Значение
Вертикальная развертка
Число делений экрана	8
Число пикселей на деление	32
Диапазон отклонения	2 мВ/дел...10 В/дел с шагом 1-2-5
Погрешность	±2,5%
Частотный диапазон по уровню –3 дБ	DC: 0 Гц...100 МГц AC: 1,2 Гц...100 МГц
Время нарастания переходной характеристики	Максимально 6,5 нс
Разделение каналов	Минимально -40 дБ во всем частотном диапазоне
Входной импеданс	1 МОм +5% –3% или 50 Ом ±2 %
Подстройка погрешности входного сопротивления	Цифровая для абсолютной погрешности ±(2% от текущего напряжения ±1 отсчет) + погрешности щупа
Входная емкость	20 пФ ±1 пФ
Максимальное входное напряжение	±100 В в любом диапазоне
Синхронизация
Источник синхронизации	Канал А, канал В, внешний вход синхронизации
Установка порога	Канал А и канал В во всем отображаемом диапазоне. Внешний фиксированный +1,2 В
Выбор фронта синхронизирующего сигнала	Передний или задний фронт
Минимальный период повторения синхронизирующего импульса	20 нс
Минимальная длительность синхронизирующего импульса	10 нс
Диапазон напряжений на входе внешней синхронизации	-1...+6 В
Подключение и подстройка синхронизации	Аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В, с частотой среза 3,5 МГц
Горизонтальная развертка
Доступные режимы	Развертка после события синхронизации; Развертка до события синхронизации (режим предзаписи); Непрерывный сбор данных (режим самописца)
Размер данных	Обычный режим — 130000 точек. Отношение доли данных до и после события — любое; Режим самописца — ограничивается доступным дисковым пространством (встроенный просмотр — файлы размером не более 2 Гб)
Время развертки	Обычный режим — 10 нс/выборку...1 мс/выборку; Режим самописца — 10 мкс/выборку...1 час/выборку
Погрешность развертки	Не более 2%
Встроенный генератор
Выходной разъем	BNC, совмещен с входом внешней синхронизации
Выходной импеданс	Около 150 Ом
Выходной сигнал	Прямоугольный, со скважностью 2.
Частота выходного сигнала	1 кГц
Выходное напряжение	Около 3,5 В от пика до пика
Питание
Встроенный блок питания	220 В
Гальваническая развязка
Максимально допустимая амплитуда импульсов между входом и выходом гальваноразвязки по USB-интерфейсу не более 1000 В при скорости нарастания не более 5000 В/мкс и частоте следования не более 100 Гц
Требования к компьютеру
Порт USB 1.1; Установленная операционная система Windows XP/7/8/8.1/10; Видеосистема VGA (разрешение 640х480, 16 цветов), желательно разрешение 800х600, 24-битный цвет; Для использования звуковых сообщений программы необходимы звуковая плата и колонки; Для использования всех возможностей программы рекомендуется использование процессора не менее Pentium II 400 и ОЗУ объемом не менее 32 Мб

Комплектация

Осциллограф — 1 шт
Кабель для соединения устройства с USB–портом — 1 шт
Сетевой адаптер 6,5 V — 1 шт
Руководство по эксплуатации
Программное обеспечение
ACK-3106_SDK_Base Базовый комплект средств разработки ПО
Aktakom AULServer Программное обеспечение AUL Сервер
AOP Multichannel Edition Программное обеспечение многоканальных осциллографов
AULFConverter Конвертер файлов формата AKTAKOM USB Lab
AUNLibUSB 1.2.6.0 Драйвер для виртуальных приборов USB лаборатории
