DBX спикер-процессоры DriveRack

Спикер-контроллеры DBX DriveRack

Рассмотрим серию на примере DBX DriveRack 260V

260 обеспечивает полную полосу пропускания и конфигурации кроссовера, а таже независимую обработку выходов для применений живого звука. Контракторы оценят ее входы управления для стенных панелей логического управления и запатентованную технологию подавления обратной связи - Advanced Feedback Suppression (AFS™).

DriveRack 260 продолжает традиции серии DriveRack, которая была создана компанией, определяющей стандарты обработки сигнала уже более 30 лет. DriveRack 260 была создана с целью обеспечения беспрецедентной по качеству обработки сигнала и оснащена простым интуитивным пользовательским интерфейсом. Данная цель была достигнута, посредством создания двух независимых каналов обработки, с подключаемым 28-полосным графическим эквалайзером, модулем стерео компрессора - стандарта в индустрии, подавителем обратной связи и субгармоническим синтезатором 120A на входе, с шестиканальной системой выходов, которая включает в себя параметрические эквалайзеры, лимитеры PeakStopPlus® (для обеспечения защиты громкоговорителей) и выравнивающую задержку. Эти функции, в сочетании с системой настройки Wizard и графическим интерфейсом DriveWare™, обеспечивают оптимальную всестороннюю обработку и полную масштабируемость.

Процессор DriveRack 260 предназначен для работы в составе систем звукоусиления. Возможно разделение сигнала на полосы (до трех в стерео и до четырех полос в моно) и независимая обработка каждого канала. Частота дискретизации 48 кГц, аналого-цифровые преобразователи dbx Type IV.

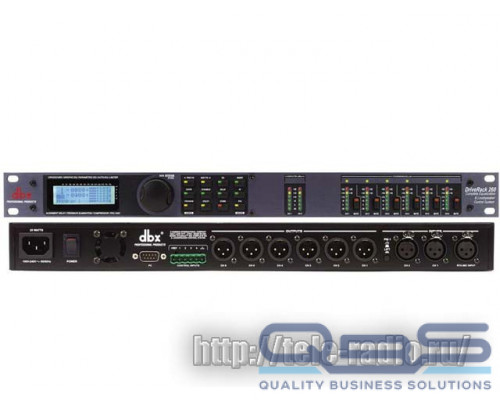

На передней панели есть жидкокристаллический дисплей, колесо ввода данных, двенадцать функциональных клавиш (со встроенными светодиодными индикаторами), пара шестисегментных светодиодных индикаторов уровня входного сигнала, шесть шестисегментных светодиодных индикаторов уровня выходного сигнала, шесть светодиодных индикаторов достижения сигналом порогового уровня динамической обработки, шесть кнопок (со встроенными светодиодными индикаторами) заглушения выходов.

На задней панели есть симметричный вход для измерительного микрофона (XLR, на разъеме присутствует фантомное напряжение +15 В), пара симметричных линейных входов (XLR), переключатель заземления, шесть симметричных линейных выходов (XLR), разъем для подключения контроллеров (RJ-45), порт RS-232 (девятиконтактный разъем типа D-Sub), выключатель и гнездо кабеля питания.

На каждом из двух входных каналов есть эквалайзер (28-полосный графический или девятиполосный параметрический), два эффекта на выбор (гейт, компрессор, левеллер, синтезатор субгармоник, режекторные фильтры, автоматический подавитель положительной акустической обратной связи), дилей.

На каждом из шести выходных каналов есть фильтры кроссовера, четырехполосный параметрический эквалайзер, динамическая обработка (лимитер или левеллер), дилей, регулировка фазы, инвертирование фазы. В кроссовере используются фильтры Бесселя (с крутизной 6, 12, 18 или 24 дБ/окт), Баттерворта (с крутизной 6, 12, 18 или 24 дБ/окт) и Линквица-Райли (с крутизной 12 или 24 дБ/окт).

Также есть возможности микширования и маршрутизации сигнала для входных и выходных каналов, генератор розового шума (шум подается во входные каналы), функции анализа спектра и автоматической эквализации, обширная библиотека пресетов для акустических систем JBL и усилителей Crown, защита настроек паролем.

В памяти устройства хранится 25 пресетных и 25 пользовательских патчей. Прилагается программное обеспечение под Windows.

Для каждого линейного входа и выхода чувствительность и уровень могут быть индивидуально выбраны (+14, +22 или +30 дБ) путем перестановки джамперов внутри прибора.

Устройство выполнено в однорэковом корпусе, габариты 483 х 44,5 х 146 мм, масса 2,5 кг.

Технические характеристики DBX DriveRack 260V

• Входы
• Количество входов: (2) линейные входы. (1) RTA микрофонный вход
• Разъемы: (2) "мама" входы XLR линии. XLR микрофонный вход RTA
• Тип: электронная симметрия / RF фильтр.
• Сопротивление:> 40k Ом
• Максимальный входной уровень: +30 дБ с входом "Jumpers" в положение +30
• CMRR:> 45 дБ
• RTA мик. Phantom напряжение: +15 В постоянного тока
• RTA мик. ETN: <-110 дБ, 22 Гц - 22 кГц, 150 Ом
• Аналоговые выходы
• Количество выходов: 6
• Разъемы: XLR "папа"
• Тип: электронная симметрия, RF фильт.
• Сопротивление: 120 ohm
• Максимальный выходной уровень: +22 дБ
• A/ D Performance
• Тип: DBX Type IV ™ преобразования системы
• Динамически линейный диапазон:> 114 дБ А-взвешенный,> 112 дБ невзвешенный
• Type IV ™ динамический
• Диапазон:> 119 дБ, A-взвешенный, 22 кГц BW
• > 117 дБ, A-взвешенный, 22 кГц BW
• Частота дискретизации: 48 кГц
• D/A Performance
• Динамический диапазон: 112 дБ А-взвешенный, 110 дБ невзвешенный
• Производительность системы
• Динамический диапазон: 110 дБ невзвешенный,> 107 дБ, взвешенное
• THD + шум: 0,002% типично при +4 дБ, 1 кГц, 0 дБ входной чувствительности
• Диапазон воспроизводимых частот: 20 Гц - 20 кГц, + / -0,5 дБ
• Межканальные перекрестные помехи:> 110 дБ, 120 дБ
• Перекрестные помехи ввода-вывода:> 100 дБ
