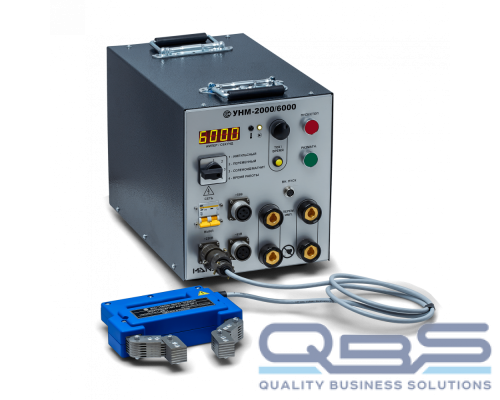

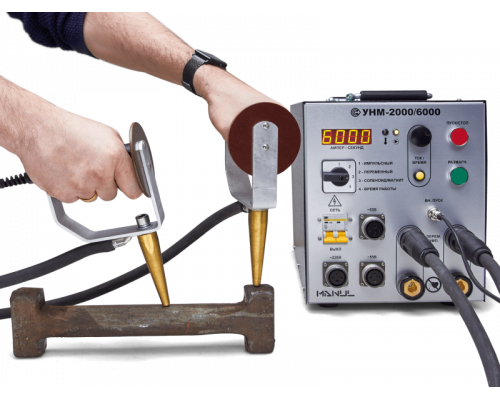

Дефектоскоп МАНУЛ УНМ-2000/6000

Дефектоскоп МАНУЛ УНМ-2000/6000 — это прибор, предназначенный для проведения неразрушающего контроля качества и выявления дефектов (трещин, волосовин, непроваров, надрывов и т.п.) в узлах, деталях и конструкциях из ферромагнитных материалов методом магнитопорошковой дефектоскопии. Устройство УНМ-2000/6000 может также применяться для контроля качества стального проката и сварных швов.

Принцип работы средства магнитопорошкового контроля

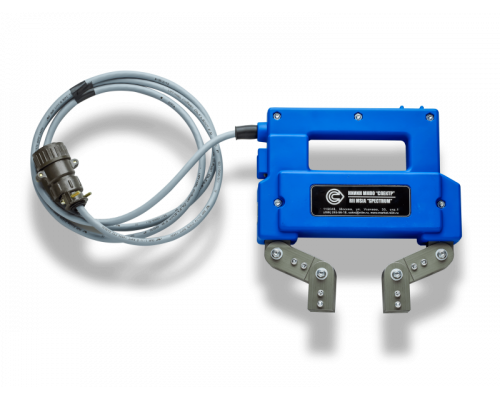

Портативный прибор УНМ-2000/6000 семейства «Манул» представляет собой магнитопорошковый дефектоскоп, обеспечивающий проведение измерений способом приложенного поля (СПП) и способом остаточной намагниченности (СОН) с использованием постоянного, переменного и импульсного тока с заданными параметрами. Внешние намагничивающие устройства, входящие в комплект – соленоиды, электромагниты, контактные устройства для подключения кабелей – позволяют производить продольное, поперечное и циркулярное намагничивание исследуемого объекта.

На контролируемую поверхность наносится специальный магнитный порошок, сухой или в виде эмульсии. Неоднородности магнитного поля в местах дефектов приводят к скоплению частиц порошка, таким образом «проявляя» скрытую картину.

Особенности конструкции и преимущества магнитопорошкового дефектоскопа УНМ-2000/6000:

• В семействе «Манул» устройство УНМ-2000/6000 способно обеспечивать наибольший ток намагничивания (до 6000 А в импульсном режиме), что позволяет контролировать изделия, имеющие большую массу или размеры, а также изготовленные из магнитотвердых сплавов.
• Прибор может быть включён в состав автоматизированных стендов контроля качества: имеются сетевые интерфейсы (LAN, Bluetooth, Wi-Fi) для подключения; микропроцессорное управление обеспечивает хранение и воспроизведение параметров намагничивания и размагничивания, протоколирование результатов контроля, автоматическое размагничивание.
• Конструкция модульная, допускает внесение изменений для реализации индивидуальных пожеланий заказчика.
• Полностью соответствует ГОСТ Р 56512-2015, ГОСТ Р 53700-2009 (ИСО 9934-3:2002), ГОСТ Р 50.05.06-2018, ГОСТ Р ИСО 10893-5-2016, ГОСТ ISO 17638-2018 , РД 34.17.102-88, РД-13-05-2006 и иных российских и зарубежных стандартов в части требований, предъявляемых к намагничивающим устройствам и магнитопорошковым дефектоскопам.
• Одобрено к использованию отраслевыми нормативными документами, в частности, на предприятиях РЖД.

Область применения

Приборы магнитопорошкового контроля широко применяются в самых различных отраслях промышленности, строительства и транспорта, от сталелитейных и трубопрокатных заводов до организаций, занимающихся эксплуатацией и ремонтом машин, механизмов и транспортных средств. Магнитопорошковые дефектоскопы относятся к средствам неразрушающего контроля и поэтому могут применяться для обнаружения дефектов в изделиях и сооружениях, работающих под давлением, в том числе на предприятиях химической и нефтегазовой промышленности, а также при эксплуатации трубопроводов.

В частности, приборы для проведения контроля магнитопорошковым методом хорошо зарекомендовали себя на предприятиях РЖД и метрополитена, занимающихся эксплуатацией и ремонтом подвижного состава, в том числе для контроля валов, колёс и колёсных пар, редукторов, рессор, сцепных устройств и других нагруженных узлов и деталей.

Соответствие стандартам

Полностью соответствует требованиям ГОСТ Р 56512-2015, ГОСТ Р 53700-2009 (ИСО 9934-3:2002), ГОСТ Р 50.05.06-2018, ГОСТ Р ИСО 10893-5-2016, ГОСТ ISO 17638-2018, РД 34.17.102-88 и РД-13-05-2006 в части требований, предъявляемым к намагничивающим устройствам и магнитопорошковым дефектоскопам.

Технические характеристики

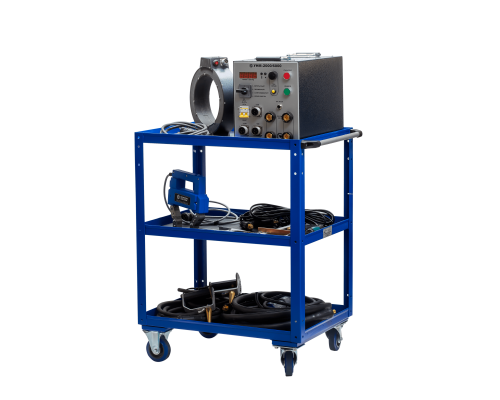

Комплектация

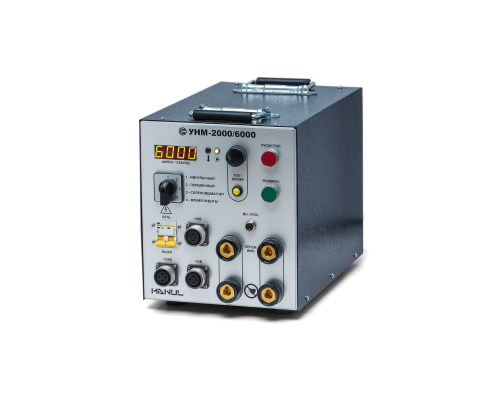

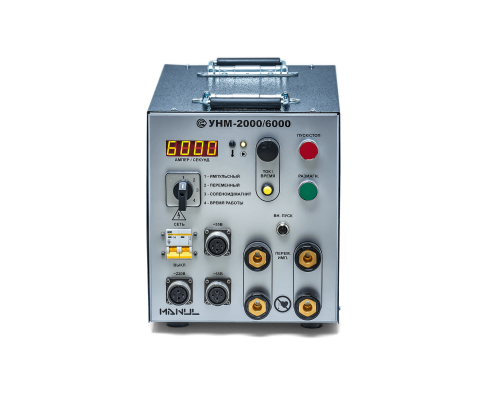

• Магнитопорошковый дефектоскоп УНМ-2000/6000 Манул;

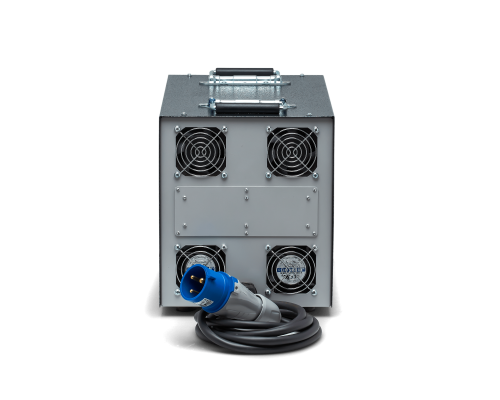

• Блок питания намагничивающих устройств;

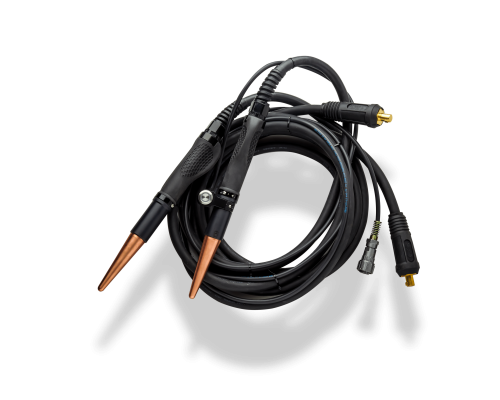

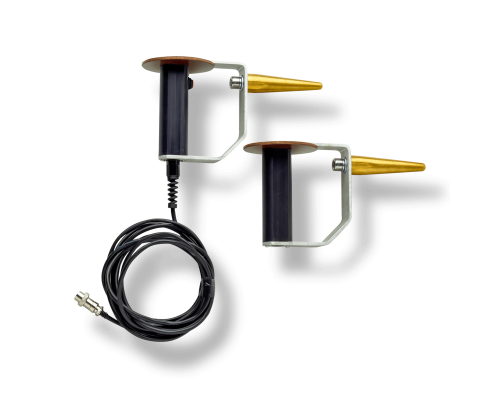

• Электроконтакт 1;
• Больше информации о приборе;

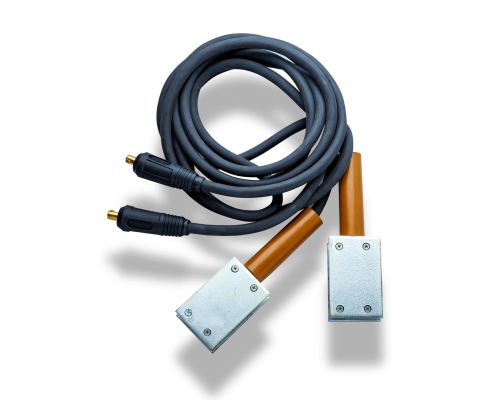

• Электроконтакт 2;

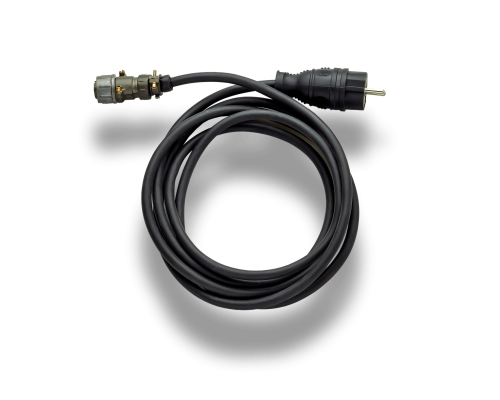

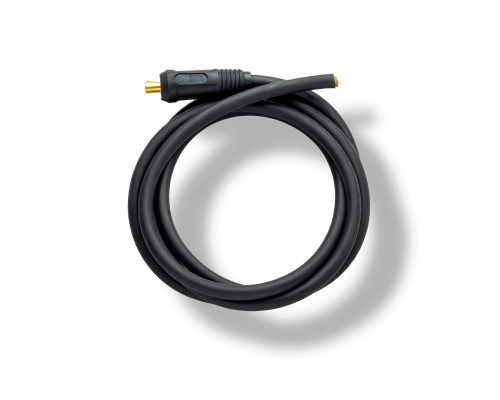

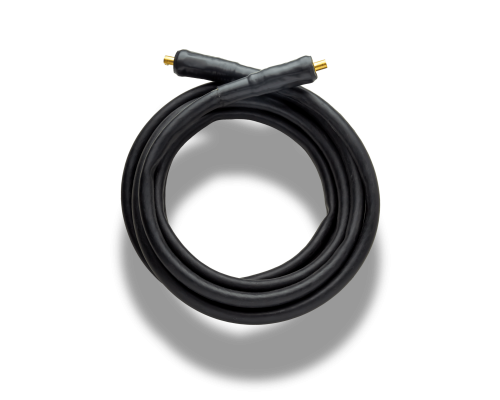

• Фидер переменного тока;
• Комплект ЗИП;
• Комплект документации.
