Модель:
15794
Артикул:
TDR-107+ADG
Производитель:
Эрстед
Наличие:
9 шт.
415 080 ₽
Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно
7 дней на возврат

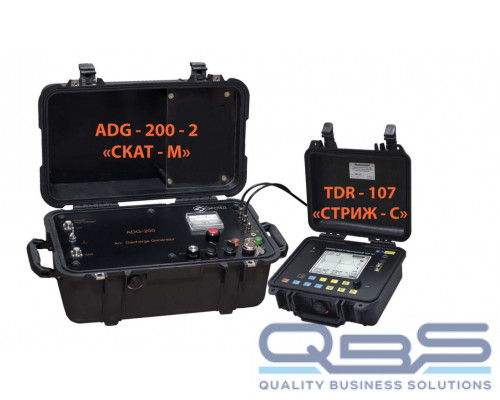

ЭРСТЕД TDR-107 «СТРИЖ-С» + ADG-200-2 «СКАТ-М» - компактный автономный комплекс для предварительного определения мест повреждений силовых кабельных линий неразрушающими методами.

Комплект состоит из импульсного рефлектометра TDR-107 «СТРИЖ-С» и генератора дуговых разрядов ADG-200-2 «СКАТ-М».

Комплект поставки TDR-107 «СТРИЖ-С»

  • Рефлектометр импульсный TDR-107 «СТРИЖ-С» – 1 шт.
  • Сетевой адаптер – 1 шт.
  • Кабель соединительный 75 Ом, 1 м, BNC.M – «крокодил» – 2 шт.
  • Кабель соединительный 75 Ом, 1 м, BNC.M-BNC.M – 2 шт.
  • COM-кабель для подключения к ПК – 1 шт.
  • Руководство по эксплуатации – 1 шт.
  • Сумка для аксессуаров – 1 шт.

Внимание! Диск с ПО не входит в комплект поставки. Скачать ПО можно с сайта (см. ниже Дополнительные материалы).

Комплект поставки ADG-200-2 «СКАТ-М»

  • Генератор дуговых разрядов ADG-200-2 «СКАТ-М» – 1 шт.
  • Зарядное устройство (15 В, 2 А) – 1 шт.
  • Высоковольтные провода с зажимами «крокодил» для подключения к кабелю – 2 шт.
  • Ключ замка блокировки – 2 шт.
  • Калибровочный разрядник ~3.5 кВ для проверки генератора – 1 шт.
  • Руководство по эксплуатации – 1 шт.

Технические характеристики ЭРСТЕД TDR-107 «СТРИЖ-С»

Методы измерений
  • импульсный (Time Domain Reflectometry (TDR))
  • импульсно-дуговой (Arc-Reflection Method (ARM))
Диапазон измерения расстояния (временной задержки)от 0 до 50 000 м (от 0 до 500 мкс)
Поддиапазоны измерений
  • 0 – 250 м (0 – 2,5 мкс)
  • 0 – 500 м (0 – 5 мкс)
  • 0 – 1000 м (0 – 10 мкс)
  • 0 – 2000 м (0 – 20 мкс)
  • 0 – 5000 м (0 – 50 мкс)
  • 0 – 12500 м (0 – 125 мкс)
  • 0 – 25000 м (0 – 250 мкс)
  • 0 – 50000 м (0 – 500 мкс)
Инструментальная погрешность измерения расстоянияот 0,04% до 0,4% в зависимости от поддиапазона измерений (от 1 м до 20 м, при КУ=1,50)
Эффективная частота дискретизации100 МГц
Диапазон согласованных сопротивленийот 25 до 600 Ом
Длительность зондирующего импульсаот 10 нс до 100 мкс
Амплитуда зондирующего импульса10 В на согласованную нагрузку
Чувствительность приёмного трактане хуже 1 мВ
Диапазон перекрываемого затуханияне менее 80 дБ
Диапазон установки коэффициента укороченияот 1,00 до 3,00, с шагом 0,01
Диапазон регулировки временной задержки (импульсно-дуговой метод)от 0 до 4 мс, с шагом 0,2 мс
Синхронизация (импульсно-дуговой метод)
  • измерительный вход
  • вход TRIG
Связь с ПКCOМ-порт RS-232
Объем энергонезависимой памяти100 рефлектограмм
Дисплеймонохромный ЖКИ 5,7” (320×240 пикселей)
Время непрерывной работы от аккумуляторной батареине менее 8 часов
Время непрерывной работы через сетевой адаптерне ограничено
Габаритные размеры70х246х124 мм
Вес прибора с аккумуляторной батареейне более 2,5 кг
Диапазон рабочих температурот -20 °С до +40 °С

Технические характеристики ЭРСТЕД ADG-200-2 «СКАТ-М»

Диапазон регулировки выходного напряженияот 0 до 10 кВ
Ступени выходного напряжения4 кВ, 10 кВ
Режимы заряда
  • прямой заряд кабеля до пробоя (AUTO)
  • заряд встроенного конденсатора (MANUAL)
Максимально запасенная энергия200 Дж
Время затягивания дуги (зависит от внешних условий)от 1 до 10 мс (зависит от внешних условий)
Минимальный интервал времени между последовательными зарядамиопределяется оператором, но не менее 20 с
Максимально допустимые импульсные напряжения на всех низковольтных разъемах, предназначенных для подключения к рефлектометру, не превышают
  • на разъеме TDR — 60 В
  • на разъеме WAVE – 120 В
  • на разъеме TRIG – 20 В
Питаниеавтономное (аккумулятор 12 В, 12 Ач)
Габаритные размеры570х350х200 мм
Вес прибора с аккумуляторной батареейне более 30 кг
Диапазон рабочих температурот -20 °С до +40 °С
