Технические характеристики

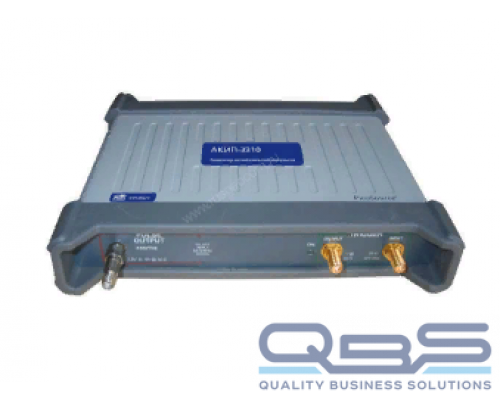

АКИП-3310
Выходные параметры
Вид выходного сигнала	Последовательность один очных импульсов прямоугольной формы положительной полярности с регулируем ыми амплитудными и частотными параметрами
Выходной импеданс	50 Ом
Полярность	Положительная
Тип разъема основного сигнала	SMA (f) – «розетка»
Выходная амплитуда	2,5 В ... 8 В с шагом 10 мВ (на 50 Ом)
Погрешность установки выходной амплитуды	± 10%
Скважность	50% максимум – для выхода амплитуды 2,5...4 В 20% максимум - для выхода амплитуды 4,01...6 В 10% максимум - для выхода амплитуды 6,01...8 В
Длительность фронта	< 50 пс (10% ... 90%)
Длительность среза	8 нс (10% ... 90%)
Общие временные параметры (Timing)
Источник синхрозапуска	Внутренний, внешний
Режим синхрозапуска	Непрерывно или ручной (однокр. событие)
Джиттер относительно переднего фронта (с.к.з.)	3 пс типично ( <3 ,5 пс максимум
Задержка послезапуска	48 нс ± 2 нс, фиксированное значение
Длительность импульса	200 нс ... 4 мкс с шагом 25 нс
Погрешность установки длительности	±50 нс + 0,1Ти (Ти – длительность импульса)
Джиттер импульса (с.к.з.)	< 150 пс
Задержка внешнего запуска	1 мкс ... 1,3 мс с шагом 200 нс
Внутренний синхроимпульс	Установка периода: 1 мкс ... 1 с с шагом 200 нс. Погрешность установки: ± ( 10 нс +100 ppm х P ), ( P - период)
Вход внешней синхронизации (Ext trig inp)
Полоса частот	0...1 ГГц
Чувствительность	20 мВ п - п в диапазоне 0...100 МГц ; 20...100 мВ (увеличивается линейно) в диапазоне 101 МГц...1 ГГц
Входной импеданс	50 Ом
Входной разъем	SMA (f) – тип «розетка»
Максимальный входной уровень	+ 16 дБм, или ± 2 В ( DC + AC пик)
Фронт запуска	Нарастающий или спадающий (на выбор)
Регулируемый уровень внешнего запуска	- 1 В ... +1 В с шагом 1 мВ
Джиттер синхроимпульса относительно импульса внешнего запуска (с.к.з.)	не более 2.5 пс тип значение, не более 3 пс максимальное значение
Выход сигнала синхронизации
Вид выходного сигнала	положительная полярность
Входной импеданс	50 Ом ±0,5 Ом
Тип в ходного разъема	SMA (f) – «розетка»
Выходной уровень	700 мВ
Длительность импульса	500 нс, ± 100 нс
Время нарастания	≤ 400 пс (10% ... 90%), ≤ 300 пс (20% ... 80%)
Общие данные
Системные требования	ОС WIN XP ( SP 2) , Vista, WIN 7, WIN 8 (кроме RT) 32/ 64 битн
Источник питания	5 В ±5 % 1.6 A, 8 Вт (с етевой адаптер ~220 В)
Интерфейс	USB 2.0 ( USB 1.1 и USB 3.0 совместимый)
Рабочие условия	+5...+35 °С / не более 85% отн. влажности
Условия хранения	- 20...+50 °С/ < 9 5% отн. влажности
Габаритны	190 х 180 х 40 мм
Масса	560 г
