Новинка
Модель:
16563
Артикул:
GRW-FHO5000-S2538F-LS-PM-TS-FM
Производитель:
Grandway
Наличие:
В наличии
237799 ₽
Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно
7 дней на возврат

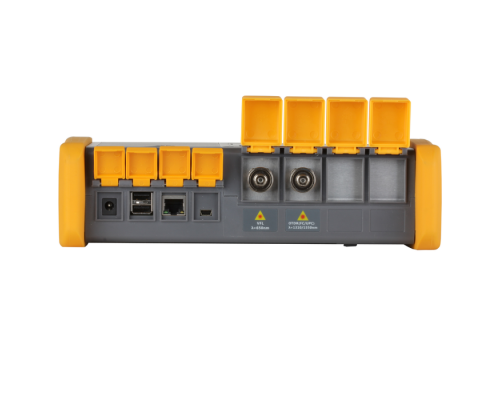

Grandway FHO5000-S2538F-LS-PM-TS-FM– оптический рефлектометр (OTDR) нового поколения, предназначенный для диагностики волоконно-оптических линий связи городского и магистрального масштаба. Рефлектометр обеспечивает высокую производительность и точность измерений, предназначен для работы с активным оптоволокном 1625 нм (фильтр) и динамическим диапазоном 38 дБ. Компактные размеры и продуманный дизайн делает работу с прибором простой и удобной для пользователей с любым уровнем подготовки.

Grandway FHO5000-S2538F-LS-PM-TS-FM посылает в оптическое волокно импульсы света, которые отражаясь от различных неоднородностей возвращаются в приемопередающий порт прибора с различной временной задержкой и уровнем мощности. На основе данной информации на экране прибора стоится рефлектограмма, на которой отображаются все обнаруженные события такие как: соединение коннекторов, оптическая сварка, макроизгиб, сплиттер, конец волокна. Для каждого события определяется расстояние и затухание.

Встроенный порт определителя обрывов VFL предоставляет возможность провести визуальный контроль состояние волокна. В волокно подается свет красного спектрального диапазона на длине волны 625нм, который проходит сквозь оболочку волокна в местах ее повреждения и на макроизгибах, тем самым, позволяя визуально локализовать проблемные участки.



Особенности:

  • Продуманный дизайн, прочный корпус;
  • Компактный, легкий;
  • Режим измерений в реальном времени;
  • Контроль наличия света в волокне в целью предотвращения повреждения;
  • Встроенный определитель обрывов VFL (в базовой комплектации);
  • Измеритель мощности PM (в базовой комплектации);
  • Источник излучения LS (в базовой комплектации);
  • Сенсорный экран TS (в базовой комплектации);
  • Защита корпуса от воды - IP65;
  • Оптический микроскоп (опция FIM-4);
  • Установка маркеров, 2шт;
  • Память на 40000 рефлектограмм;
  • Программное обеспечение для генерации отчетов.



Комплект поставки Grandway FHO5000-S2538F-LS-PM-TS-FM:

  • Рефлектометр с опциями: VFL, LS, PM, TS, FM;
  • Адаптер питания 12В;
  • Аккумуляторная батарея Lithium;
  • Оптический адаптер FC;
  • USB-кабель;
  • Инструкция для быстрой настройки (eng);
  • Заводской калибровочный сертификат (eng);
  • Сумка для траспортировки.

Технические характеристики Grandway FHO5000-S2538F-LS-PM-TS-FM

ПараметрЗначение
Длина волны1625  нм
Динамический диапазон38 дБ
Мертвая зона по затуханию (ADZ)5 м
Мертвая зона по событиям (EDZ)1 м
Ширина импульса3 нс, 5 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1мкс, 2 мкс, 5 мкс, 10 мкс, 20 мкс
Количество точек выборки128 000
Разрешение по расстояниюМинимум 0,25 м
Линейность≤ 0,05 дБ/дБ
Порог по потерям0,01 дБ
Разрешение по потерям0,001 дБ
Разрешение по расстоянию0,01 м
Погрешность по расстоянию± (1 м + измеренное расстояние х 3 х 10-5 + разрешение по выборке)
Определитель обрывов10 мВт, 2 Гц
Тип оптического коннектора

FC/PC

Память40 000 рефлектограмм
Интерфейсы

RJ-45 - 1шт


USB - 3шт (тип А - 2шт, тип B - 1шт)

Экран

Цветной сенсорный  TFT-LCD 7 дюймов

Питание

Сеть 220 В или аккумулятор

6 часов работы от аккумулятора

Температура эксплуатации-10 до +50 оС
Температура хранения-20 до +70 оС
Габариты, мм253 × 168 × 73,5
Вес ( нетто) , кг 1,5
Другие функции
  • Обновление данных в режиме работы в реальном времени (1 раз в секунду)
  • Диапазон времени усреднения  (от 1 до 3600 с)
  • Обнаружения траффика в волокне
  • Режим наложения и сравнения рефлектограмм



Технические характеристики измерителя мощности PM

ПараметрЗначение
Тип фотодиодаInGaAs
Диапазон принимаемых длин волн800 – 1700 нм
Калиброванные длины волн850/1300/1310/1490/1550/1625 нм
Динамический диапазон-70 до +10 дБм
Разрешение0,01 дБ
Точность измерения± 3,5дБ ±1нВт
Тип адаптераFC/PC



Технические характеристики источника излучения LS через OTDR порт

ПараметрЗначение
Режим работыЧерез OTDR порт
Длины волн1625 нм
Выходная мощность-25 до 0 дБм
Точность± 0,5 дБ
Тип коннектораFC/UPC по умолчанию или по типу коннектора OTDR порта
