Greenlee 930XC-30F-UPC-FC – анализатор оптических линий и пассивных оптических сетей (PON). Он совмещает в себе функции оптического рефлектометра, тестера и визуализатора повреждений. Это позволяет дать полную всестороннюю оценку качества линии в процессе ее инсталляции и эксплуатации. Greenlee 930XC-30F-UPC-FC имеет три рабочих длины волны: 1310нм, 1550нм, 1625нм, причем длины волн 1310 и 1550нм используются для паспортизации оптических сетей и диагностики неактивных PON. Для проведения измерений на длине волны 1625 нм в рефлектометре предусмотрен отдельный порт с фильтром, что позволяет диагностировать работающую линию, не оказывая на нее влияния.
Greenlee 930XC-30F одинаково удобен для «быстрых» измерений на объекте и детального исследования рефлектограмм в офисе.
Так, для удобства работы инженера-измерителя, Greenlee 930XC выполнен в ударопрочном и влагозащищенном компактном корпусе, а эргономичное исполнение клавиатуры в считанные секунды позволяет провести масштабирование и анализ любого интересующего события или участка оптической линии. Причем работы можно производить даже мокрыми руками и в условиях плохой освещенности окружающей среды.
Мощная аккумуляторная батарея, функция автоотключения и большой объем памяти гарантируют работу Greenlee 930XC-30F на протяжении полного рабочего дня.

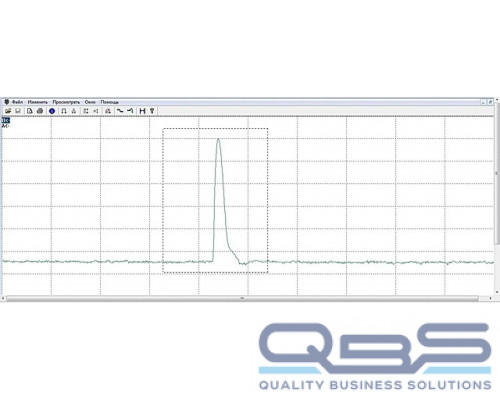

Для детального анализа рефлектограммы в условиях офиса, используется профессиональное программное обеспечение (входит в комплект поставки). Оно не только позволяет детально проанализировать рефлектограмму на большом экране ПК, но и редактировать ее, а также генерировать отчет о проведенных измерениях. В отчет можно занести дополнительную информацию о кабеле, волокне, измерителе и др.
Для удобства использования прибора начинающими специалистами, в рефлектометре присутствует функция отображения событий ВОЛС (сварок, коннекторов и т. д.) в виде значков.
Видео обзор оптического рефлектометра Greenlee 930XC: внешний вид и комплект поставки
Обзор меню оптического рефлектометра Greenlee 930XC
Диагностика и паспортизация ВОЛС оптическим рефлектометром Greenlee 930XC
Технические характеристики оптического рефлектометра Greenlee 930XC-30F-UPC-FC
Параметр | Значение |
Рефлектометр | |
Рабочая длина волны, нм | 1310/1550/1625 |
Динамический диапазон, дБ | 36/35/35 |
Мертвая зона по событиям, м | 1,5 |
Мертвая зона по затуханию, м | 10 |
Ширина импульса | 5нс, 10нс, 30нс, 100нс, 300нс, 1мкс, 2,5мкс, 10мкс, 20мкс |
Диапазон, км | 0,3; 1,3; 2,5; 5; 10; 20; 40; 80; 120; 160; 240 |
Время усреднения | 15сек, 30сек, 1мин, 2мин, 3мин |
Погрешность по расстоянию | +/-(1м + 0,00005*диапазон + погрешность квантования) |
Тип коннектора | FC |
Тип полировки коннектора | UPC |
Погрешность измерения отражений | +/- 4дБ |
Погрешность измерения потерь | +/- 0,05дБ/дБ |
Внутренняя память | 1 000 рефлектограмм |
Интерфейсы для связи с ПК | RS-232/USB |
Програмное обеспечение | Version 3.2 |
Формат данных | BelCore GR196, CE, FCC, UL, RoHS, WEEE |
Визуализатор повреждений (источник красного света) | |
Рабочая длина волны, нм | 650 |
Мощность | 3мВт (5дБм) |
Измеритель оптической мощности | |
Тип источника | InGaAs |
Калиброванные длины волн, нм | 850, 1300, 1310, 1490, 1550, 1625 |
Диапазон измеряемой мощности | от +6 до -70dBm (от +6 до -60dBm для 850nm) |
Разрешение, дБ | 0,01 |
Идентификация модулированного сигнала, кГц | 1; 2 |
Лазерный источник излучения | |
Рабочие длины волн, нм | 1310/1550/1625 |
Мощность сигнала | -7 дБм |
Общие характеристики | |
Питание | AC адаптер & NiMh аккумулятор |
Время работы от аккумулятора | 8 часов измерений или 20 часов в режиме ожидания |
Температура эксплуатации | от -10 до +50 градусов Цельсия |
Температура хранения | от -20 до +60 градусов Цельсия |
Влажность | от 0 до 95% (без конденсации) |
Габариты,мм | 196 х 100 х 64 |
Вес, кг | 0,87 |
Основные функции оптического рефлектометра
Tempo 930XC-30F-UPC-FC
- Приемка оптического кабеля (измерение погонного затухания оптического кабеля)
- Паспортизация ВОЛС
- Измерение вносимых потерь на:
- Неразъемных (сварных) соединениях
- Разъемных (коннекторных) соединениях
- Сплиттерах
- Линейных участках ВОЛС
- Интегральная оценка вносимых потерь линии, включая первый и последний коннектор
- Анализ отражений на разъемах
- Измерение вносимых потерь на:
- Диагностика и локализация повреждений, в том числе на активных PON:
- Некачественное сварное соединение
- Некачественный или грязный коннектор
- Недопустимый радиус изгиба оптического волокна в сплайс-кассете
- Обрыв кабеля
- Трещина в оптическом волокне
- Идентификация оптических волокон (красный свет)
- Визуализация некачественного сварного соединения или макроизгиба в сплайс-кассете оптической муфты или кроссе (красный свет).
- Генерация отчета об измерениях
Видео обзор оптического рефлектометра Greenlee 930XC: внешний вид и комплект поставки
Обзор меню оптического рефлектометра Greenlee 930XC
Диагностика и паспортизация ВОЛС оптическим рефлектометром Greenlee 930XC
