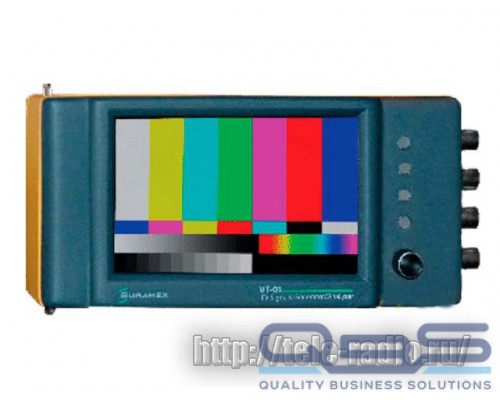

GURAMEX VT-01

Видеотестер GURAMEX VT-01

• Формирование Тестовых Телевизионных сигналов в форматах SD, HD, 3G.
• Формирование Аналоговых Тестовых Телевизионных видеосигналов.
• Формирование опорных синхросигналов Tri Level и Black Burst.
• Отображение Осциллограммы и Векторограммы аналоговых и цифровых входных сигналов.
• Отображение уровней эмбедированных звуковых сигналов.
• Отображение на встроенном дисплее или внешнем мониторе изображения и параметров входного видео.
• Отображение метаданных.
• Измерение задержки Видео и Аудио сигналов и временного сдвига между ними.

Особенности GURAMEX VT-01

• Входы
• Аналоговый Видео Вход: PAL, 625/25.
• SDI Видео Вход: 1 SD/HD/3G-SDI вход.
• SDI стандарты: SMPTE 259M, 292M, 424M.
• Длина входного кабеля SDI (до):
• 400м на 270Мб/с;
• 200м на 1.485Гб/с;
• 100м на 2.97Гб/с (на кабеле Belden 1694A).
• Выходы
• Аналоговый Видео Выход: PAL, 625/25, 1Vp-p +/-5%.
• SDI Видео Выход: SD/HD/3G-SDI Output.
• SDI стандарты: SMPTE 259M, 292M, 424M.
• Уровень выходного сигнала: 800мВ +/10%.
• Длительность переднего заднего фронта:
• 700пс Типовое на 270Мб/с;
• 135пс Типовое на 1.485Гб/с;
• 120п с Типовое на 2.97Гб/с.
• Дрожание фронта выходного сигнала:
• <0.2 Единичного Интервала для HD/SD-SDI;
• <0.3 Единичного Интервала для 3G-SDI.
