Источник питания Б5-109 предназначен для воспроизведения выходного стабилизированного напряжения и силы тока с широкими пределами регулировки при использовании для целей:

регулировки и наладка в производстве;
контроля качества, допускового контроля, испытаний;
поверки и метрологической калибровки;
технического обслуживание и ремонта (ТОиР);
тестирование, зарядки и обслуживания электрохимических вторичных источников тока (аккумуляторов);
питание гальванических ванн малого размера;
аналитической электрохимии.

Ручное управление обеспечивается инкрементальным квадратурным энкодером с функцией нажатия. При изменении скорости вращения энкодера происходит изменение шага перестройки параметра, что позволяет минимальными действиями установить требуемые значения.

Через экранное меню дисплея доступны следующие настройки:

предустановка для быстрого выбора параметров с возможностью правки пользователем;
установка ограничений по максимальному напряжению, силе тока и мощности, управление состоянием выхода (вкл/выкл/авто);
настройка интерфейса LAN/ETHERNET, IEEE-488;
калибровка метрологических параметров (защищено паролем);
сброс настроек до значений по-умолчанию.

Кроме ручного управления доступно дистанционное управления посредством одного из интерфейсов: LAN/ETHERNET, USB, IEEE-488 по системе команд совместимой со стандартом SCPI версии 1999.0. Что позволяет интегрировать источник питания в автоматизированную информационную систему (АИС).

Источник имеет расширенную вольтамперную характеристику (ВАХ) функции выходного напряжения от силы выходного тока при ограничении максимальной мощности. Что позволяет при минимальных габаритах источника питания обеспечивать широкий диапазон выходных значений напряжения и силы тока.

Преимущества

Это источник питания, построенный на современной элементной базе по инверторной схеме с линейным регулятором, имеющие в своей основе высокопроизводительный микроконтроллер — что позволило добиться превосходных параметров:

минимальный уровень пульсаций и помех среди аналогичных по мощности и типу источников питания;
высококонтрастный LCD дисплей с мягкой подсветкой и энкодер обеспечивают оперативность и удобство в работе с источником питания;
стабильные выходные параметры при изменении нагрузки в широких пределах (от 0 до 100%);
высокий КПД преобразования.

Технические характеристики

Сравнительные характеристики источников питания постоянного тока серии Б5-100:

Модификация	Выходное напряжение	Выходной ток	Максимальная выходная мощность
Б5-107	0…75 В	0…10 В	300 Вт
Б5-108	0…150 В	0…5 В	300 Вт
Б5-109	0…300 В	0…2,5 В	300 Вт
Б5-110	0…40 В	0…20 В	300 Вт

Технические характеристики источника питания постоянного тока Б5-107:

Параметр	Значение
Параметр	Б5-107	Б5-108	Б5-109	Б5-110
Установка выходных параметров
Диапазон напряжения (Uвых)	0…75 В	0…150 В	0…300 В	0…40 В
Диапазон тока (Iвых)	0…10 А	0…5 А	0…2,5 А	0…20 А
Дискретность установки напряжения	1 мВ	1…10 мВ	1…10 мВ	1 мВ
Дискретность установки тока	1 мА	1 мА	0,1 мА	1 мА
Погрешность установки напряжения	±0,05 % + 7,5 мВ	±0,05 % + 15 мВ	±0,05 % + 30 мВ	±0,05 % + 4 мВ
Погрешность измерения выходного напряжения	±0,1 % + 18 мВ	±0,1 % + 36 мВ	±0,1 % + 72 мВ	±0,1 % + 10 мВ
Погрешность установки силы тока	±0,1 % + 20 мА	±0,1 % + 10 мА	±0,1 % + 5 мА	±0,1 % + 40 мА
Погрешность измерения силы тока	±0,1 % + 25 мА	±0,1 % + 12,5 мА	±0,1 % + 6,25 мА	±0,1 % + 50 мА
Стабилизация напряжения (ст.н)
Нестабильность от изм. сети	±0,01% + 0,75 мВ	±0,01% + 1,5 мВ	±0,01% + 3 мВ	±0,01% + 0,4 мВ
Нестабильность от изм. силы тока в нагрузке	±5 мВ	±2,5 мВ	±1,5 мВ	±10 мВ
Уровень пульсаций (с.к.з.)	0,8	1,6	3,2	0,8
Температурный коэффициент	0,01 %/°С (100 ppm)
Стабилизация тока (ст.т)
Нестабильность от изм. сети	±0,01 % + 2 мА
Нестабильность от изм. напряжения на нагрузке	±0,01 % + 5 мА
Уровень пульсаций (с.к.з.)	1	0,5	0,2	2
Температурный коэффициент	0,01 %/°С (100 ppm)
Общие данные
Внутренняя память	8 изменяемых ячеек для быстрой установки выходного напряжения и силы тока
Управление состоянием выхода	Ручное – нажатие клавиши ВЫХОД; Автоматическое – через внешний интерфейс
Разрядность индикации установленных параметров	5 разрядов
Разрядность индикации измеренных параметров	4 разряда

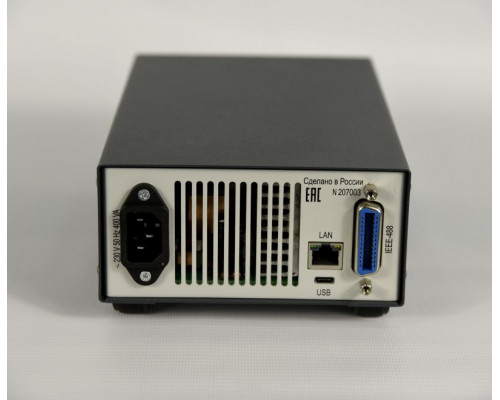

Интерфейс	LAN/ETHERNET, USB, IEEE-488 (опция) – команды SCPI-1999
Напряжение питания	230 В ±10 % 50 Гц (400 ВА)
Условия эксплуатации	+5…+40°C, относительная влажность 80 %
Габаритные размеры	240×150×80 мм
Масса	1,8 кг
