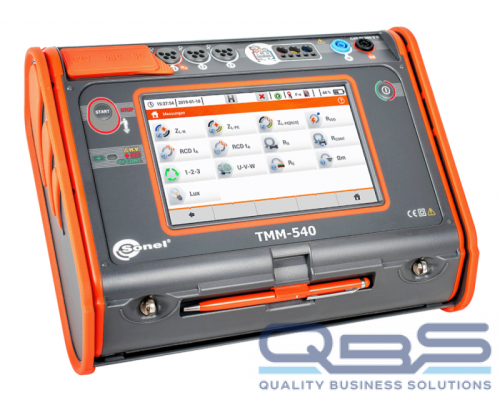

Name: Измеритель параметров безопасности электроустановок ТММ-540
Brand: Sonel
Price: 384600 RUB
Availability: InStock

Измеритель параметров безопасности электроустановок ТММ-540 купить QBS.ru

Модель:

-13162

Производитель:

Sonel

Наличие:

7 шт.

384 600 ₽

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Модель

ТММ-540

Показывать гарантию

Нет

Все характеристики

TMM-540 – многофункциональный измерительный прибор. Применяется при приемосдаточных и периодических испытаниях электроустановок. Прибор совмещает в себе функциональные возможности серии MZC/ТС, MRP, MIC/ТМ, MRU/ТЕ, TKF и LXP. Функция регистратора позволить провести анализ токовых нагрузок и параметров качества электрической энергии. Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Функциональные возможности измерителя параметров электробезопасности электроустановок TMM-540:

регистратор параметров качества электроэнергии;
калькулятор потерь электрической энергии;
измерение параметров зарядных станций для электромобилей с помощью адаптера EVSE-01;
измерение полного, активного и реактивного сопротивления в сетях TN и IT;
измерение полного сопротивления в цепях L-L, L-N и L-PE;
измерение полного сопротивления в цепи L-PE без срабатывания УЗО;
вычисление ожидаемого тока короткого замыкания;
измерение тока и времени отключения УЗО типа АС, А, F, B, В+ и EV;
измерение тока и времени отключения УЗО в сетях с изолированной нейтралью;
измерение сопротивления изоляции испытательным напряжением до 1000 В;
измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов R_cont током ±200 мА;
измерение сопротивления заземляющих устройств методом 3p, 3p+клещи, 4p, 2-х клещей;
измерение удельного сопротивления грунта;
индикация последовательности чередования фаз и направления вращения двигателей;
измерение освещённости;
формирование параметров автоматических измерений;
сохранение результатов измерений в память и передача данных на ПК.

Технические характеристики

Измерение переменного напряжения (True RMS). Диапазон частоты: 45...65 Гц.

Диапазон	Разрешение	Основная погрешность
0...299,9 В	0,1 В	±(2% и.в. + 4 е.м.р.)
300…500 В	1 В	±(2% и.в. + 2 е.м.р.)

Измерение частоты в диапазоне напряжения 50...500 В.

Диапазон	Разрешение	Основная погрешность
45,0...65,0 Гц	0,1 Гц	±(0,1% и.в. + 1 е.м.р.)

Измерение сопротивления петли короткого замыкания Z_L-PE, Z_L-N, Z_L-L

Диапазон отображения	Разрешение	Основная погрешность
0...19,999 Ом	0,001 Ом	±(5% и.в. + 0,03 Ом)
20,00...199,99 Ом	0,01 Ом	±(5% и.в. + 0,3 Ом)
200,0...1999,9 Ом	0,1 Ом	±(5% и.в. + 3 Ом)

Измерение сопротивления петли короткого замыкания Z_L-PE[RCD](без срабатывания УЗО)

Диапазон отображения	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	±(6% и.в. + 10 е.м.р.)
20,0...199,9 Ом	0,1 Ом	±(6% и.в. + 5 е.м.р.)
200...1999 Ом	1 Ом

Измерение тока срабатывания УЗО I_A для синусоидального дифференциального тока

Выбранный номинальный ток УЗО	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	3,0...10,0 мA	0,1 мA	0,3 x I_D_n...1,0 x I_D_n	±5% I_D_n
30 мA	9,0…30,0 мA
100 мA	33...100 мA	1 мA
300 мA	90...300 мA
500 мA	150...500 мA
1000 мA	330…1000 мA

Измерение тока срабатывания УЗО I_A для пульсирующего однополярного дифференциального тока и пульсирующего однополярного с постоянной составляющей 6 мА

Выбранный номинальный ток УЗО	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	3,5…20,0 мA	0,1 мA	0,35 x I_D_n..2,0 x I_D_n	±10% I_D_n
30 мA	10,5…42,0 мA	0,35 x I_D_n..1,4 x I_D_n
100 мA	35…140 мA	1 мA
300 мA	105...420 мA
500 мA	175…700 мA

Измерение тока срабатывания УЗО I_A для постоянного дифференциального тока

Выбранный номинальный ток УЗО	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	2,0…20,0 мA	0,1 мA	0,2 x I_D_n…2,0 x I_D_n	±10% I_D_n
30 мA	6...60 мA	1 мA
100 мA	20...100 мA
300 мA	60...600 мA
500 мA	100...1000 мA

Измерение действующего значения напряжения прикосновения U_B

Диапазон измерения	Разрешение	Основная погрешность
0...9,9 В	0,1 В	10% и.в. + 5 е.м.р.
10,0...99,9 В	± 15% и.в.

Измерение напряжения помех переменного тока

Диапазон	Разрешение	Основная погрешность
0...100 В	1 В	±(2% и.в. + 3 е.м.р.)

Измерение сопротивления вспомогательных электродов R_H, R_S

Диапазон измерения	Разрешение	Основная погрешность
0...999 Ом	1 Ом	±(5% (R_S+ R_E+ R_H) + 3 е.м.р.)
1,00...9,99 кОм	0,01 кОм
10,0...50,0 кОм	0,1 кОм

Измерение времени отключения УЗО

Тип УЗО	Множитель	Диапазон измерения	Разрешение	Основная погрешность
Общего типа	0,5 I_D_n	0…300 мс	1 мс	±(2% и.в. + 2 е.м.р.)
1 I_D_n
2 I_D_n	0…150 мс
5 I_D_n	0...40 мс
Селективные	0,5 I_D_n	0...500 мс
1 I_D_n
2 I_D_n	0...200 мс
5 I_D_n	0...150 мс

Измерение сопротивления заземляющих устройств R_E методом 3p, 4p

Диапазон	Разрешение	Основная погрешность
0...0,35 Ом	0,01 Ом	±(2% и.в. + 10 е.м.р.)
0,35...9,99 Ом	0,01 Ом	±(2% и.в. + 4 е.м.р.)
10,0...99,9 Ом	0,1 Ом	±(2% и.в. + 3 е.м.р.)
100...999 Ом	1 Ом
1,00...1,99 кОм	0,01 кОм

Измерение сопротивления заземляющих устройств R_E методом 3p+клещи

Диапазон	Разрешение	Основная погрешность
0...0,35 Ом	0,01 Ом	±(8% и.в. + 10 е.м.р.)
0,35...9,99 Ом	0,01 Ом	±(8% и.в. + 4 е.м.р.)
10,0...99,9 Ом	0,1 Ом
100...999 Ом	1 Ом
1,00...1,99 кОм	0,01 кОм

Измерение сопротивления заземляющих устройств R_E методом 2-х клещей.

Диапазон	Разрешение	Основная погрешность
0...0,35 Ом	0,01 Ом	±(10% и.в. + 10 е.м.р.)
0,35...9,99 Ом	0,01 Ом	±(10% и.в. + 4 е.м.р.)
10,0...19,9 Ом	0,1 Ом
20,0...99,9 Ом	0,1 Ом	±(20% и.в. + 4 е.м.р.)

Измерение электрического сопротивления R_CONT током ±200 мА

Диапазон	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	±(2% и.в. + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом
200...400 Ом	1 Ом

Измерение электрического сопротивления R_X малым током

Диапазон	Разрешение	Основная погрешность
0...199,9 Ом	0,1 Ом	±(3% и.в. + 3 е.м.р.)
200...1999 Ом	1 Ом

Измерение сопротивления изоляции

Диапазон отображения для U_N = 50_100_250_500_1000 В	Разрешение	Основная погрешность
0...1999 кОм	1 кОм	±(3% и.в. + 8 е.м.р.)
2,00...19,99 МОм	0,01 МОм
20,0...199,9 МОм	0,1 МОм
200...999 МОм	1 МОм
1,00...9,99 ГОм	0,01 ГОм	Не нормируется

Измерение сопротивления изоляции с использованием адаптеров WS-03 и WS-04

Диапазон отображения для U_N = 50_100_250_500 В	Разрешение	Основная погрешность
0...1999 кОм	1 кОм	±(5% и.в. + 8 е.м.р.)
2,00...19,99 МОм	0,01 МОм
20,0...199,9 МОм	0,1 МОм
200...999 МОм	1 МОм
1,00...2,00 ГОм	0,01 ГОм	±(6% и.в. + 6 е.м.р.)

Данные регистратора Измерение переменного напряжения (True RMS)

Напряжение	Диапазон и условия	Разрешение	Основная погрешность
U_RMS	20% U_nom ≤ U_RMS≤ 120% U_nom для U_nom ≥ 100 В	0,1% U_nom	±0,5% U_nom

Измерение переменного тока (True RMS)

Ток	Диапазон и условия	Разрешение
I_RMS	Гибкие клещи F-1/F-2/F-3
0…3000 A (10 kA_p-p @ 50Гц)	0,01% I_nom	±20% и.в.
Жёсткие клещи C-4
0...1000 A (3600 A_p-p)	0,01% I_nom	0,1...10 A: ± (3% и.в. + 0,1 A) 10...50 A: ±3% и.в. 50...200 A: ±1,5% и.в. 200...1000 A: ±0,75% и.в. 1000…1200 A: ±0,75% и.в.
Жёсткие клещи C-5
0..1000 A (3600 A_p-p)	0,01% I_nom	0,5…100 A: ± (1,5% и.в. + 1 A) 100...800 A: ± 2,5% и.в. 800...1000 A: ± 4% и.в. 1000...1400 A пост. тока: ± 4% и.в.
Жёсткие клещи C-6A
0...10 A (36 A_p-p)	0,01% I_nom	0,01...0,1 A: ± (3% и.в. + 0,001 A) 0,1...1 A: ±2,5% и.в. 1...12 A: ±1% и.в.
Жёсткие клещи C-7А
0...100 A (360 A_p-p)	0,01% I_nom	0,01...100 A: ± (0,5% и.в. + 0,02 A)

Измерение частоты переменного тока

Частота	Диапазон и условия	Разрешение	Основная погрешность
f	40...70 Гц 15% U_nom ≤ U_RMS≤ 120% U_nom	0,01 Гц	±0,05 Гц

Измерение мощности и энергии

Мощность и энергия	Условия (для мощности и энергии 80% U_nom ≤ U_nom< 120% U_nom)	Разрешение	Основная погрешность
Активная мощность Активная энергия	2% I_nom ≤ I_nom< I_nom	зависит от U_nom и I_nom
Реактивная мощность Реактивная энергия	2% I_nom ≤ I_nom< I_nom	зависит от U_nom и I_nom
Полная мощность Полная энергия	2% I_nom ≤ I_nom< I_nom	зависит от U_nom и I_nom
Коэффициент мощности (PF)	0…1,00 50% U_nom ≤ U_nom< 150% U_nom 1% I_nom ≤ I_nom< I_nom	0,01	±0,03
Коэффициент фазового сдвига (cosφ/DPF)	0…1,00 50% U_nom ≤ U_nom< 150% U_nom 1% I_nom ≤ I_nom< I_nom	0,01	±0,03

Коэффициент несимметрии напряжения

Асимметрия	Диапазон и условия	Разрешение	Основная погрешность
Коэффициент несимметрии по обратной и нулевой последовательности.	0...20% для 80% U_nom ≤ U_RMS< 150% U_nom	0,1%	±0,15%

Измерение гармоник

Гармоники	Диапазон и условия	Разрешение	Основная погрешность
Амплитуда U_RMS	0...120% U_nom	0,01% U_nom	±0,15% U_nom если и.в. <3% U_nom ±5% и.в. если и.в. ≥ 1% U_nom
Амплитуда I_RMS	В зависимости от используемых клещей (смотри данные I_RMS)	0,01% I_nom	±0,5% I_nom если и.в.<10% U_nom ±5% и.в. если и.в.≥ 1% U_nom

Дополнительные характеристики

Питание
Питание измерителя	Пакет аккумуляторов SONEL Li-Ion 11,1 В, 3,4 Ач.
Параметры ЗУ аккумуляторов	постоянное 12 В / 2,5 A 100…240 В, 50…60 Гц (сеть)
Диапазон температур, позволяющий начать зарядку аккумулятора	10…40 °C
Температуры, при которых прекращается зарядка аккумулятора	< 5 °C и ≥ 50°C
Категория электробезопасности	CAT IV/300 В, CAT III/500 В
Условия окружающей среды и другие технические данные
Диапазон рабочих температур	0…50 °C
Диапазон температур при хранении	-20…60 °C
Влажность	20…80%
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)	IP51 (с закрытыми заглушками разъёмов)
Высота над уровнем моря	˂ 2000 м
Размеры	228 x 223 x 75 мм
Масса	около 2,2 кг
Дисплей	цветной ЖКИ TFT, сенсорный, 800 x 480 px, диагональ 7”
Количество измерений Z_S или параметров RCD для аккумуляторных батарей, не менее	3000 (6 изм./мин)
Количество измерений R_ISO или R для аккумуляторных батарей, не менее	1000
Время регистрации для аккумуляторных батарей, ч	16
Время до автоматического выключения Auto-OFF	2 мин, 5 мин или функция отключена.
Память	Без ограничений
Интерфейс	USB
Соответствие	ГОСТ Р МЭК 61557-1-2005
Класс защиты	Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
Электромагнитная совместимость	ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005)

Комплектация

Наименование	Количество
Измеритель параметров электробезопасности электроустановок TMM-540	1
Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ»	1
Адаптер автомобильный (12В)	1
Аккумуляторная батарея Li-Ion SONEL-15 11,1V	1
Зажим «Крокодил» изолированный голубой K02	1
Зажим «Крокодил» изолированный жёлтый K02	1
Зажим «Крокодил» изолированный красный K02	1
Зажим «Крокодил» изолированный черный K01	1
Зарядное устройство для аккумуляторов Z7	1
Зонд измерительный для забивки в грунт 30 см	2
Зонд острый с разъемом «банан» голубой	1
Зонд острый с разъемом «банан» желтый	1
Зонд острый с разъемом «банан» красный	1
Кабель последовательного интерфейса USB	1
Кабель сетевой	1
Клещи гибкие F-3A	3
Комплект ремней «Свободные руки»	1
Провод измерительный 1,2 м с разъемами «банан» голубой	1
Провод измерительный 1,2 м с разъемами «банан» желтый	1
Провод измерительный 1,2 м с разъемами «банан» красный	1
Провод измерительный 1,2 м с разъёмами «банан» чёрный с маркировкой N	1
Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный	1
Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный	1
Провод измерительный 15 м на катушке с разъёмами «банан» голубой	1
Провод измерительный 30 м на катушке с разъёмами «банан» красный	1
Соединитель электрический – адаптер с резьбой М4/М64	1
Футляр L2	1
