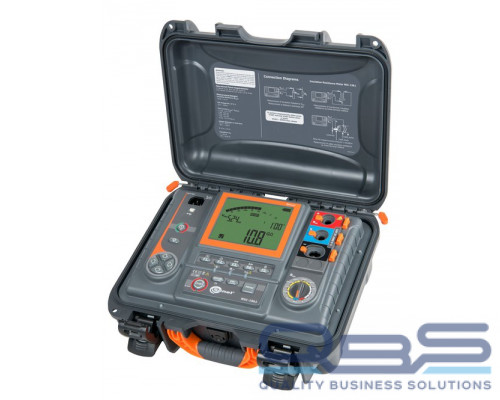

MIC-15k1k1 цифровой мегаомметр, предназначенный для испытаний электрической прочности и измерения сопротивления изоляции электроустановок системы электроснабжения под действием электромагнитного поля сверхвысокого класса напряжения. Максимальное измерительное напряжение составляет 15000 В постоянного тока с диапазоном измеряемого сопротивления до 40 ТОм. Установка трёх интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажнённости), поляризации (старения) и коэффициент разряда диэлектрика. В процессе измерения сопротивления изоляции происходит измерение ёмкости и тока утечки. Электромагнитные помехи, благодаря встроенному цифровому фильтру, не влияют на результат измерений.
Преимущества
- Измерение сопротивления изоляции до 40 ТОм
- Измерительное напряжения до 15000 В: 500 В, 1000 В, 2500 В, 5000 В, 10000 В, 15000 В. в режиме измерения ..15000 В с выбором шага в 10 В, 100 В и 1000 В.
- Вычисление коэффициентов абсорбции и поляризации: установка трёх интервалов времени
- Установка времени измерения - до 99 мин. 59 сек.
- Измерительный ток – 1,2 мА, 3 мА, 5 мА или 7 мА
- Функция прожига
- Измерение сопротивления изоляция в режимах ступенчатым SV и плавно RT нарастающим напряжением
- Измерение коэффициента разряда диэлектриков DD
- Индикация частичных разрядов
- Индикация измеряемого сопротивления изоляции и тока утечки
- Измерение ёмкости кабеля
- Вычисление длины измеряемого кабеля
- Автоматическая разрядка ёмкости измеряемого объекта после окончания измерения
- Измерение напряжения постоянного/переменного тока до 1500 В
- Защита от напряжения на измеряемом объекте
Технические характеристики
Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.
Сокращение «е.м.р.» означает - единица младшего разряда.
Измерение напряжений переменного/постоянного тока
| Диапазон показаний | Разрешение | Основная погрешность |
|---|---|---|
| 0…29,9 В | 0,1 В | ±(2 % и.в. + 20 е.м.р.) |
| 30,0…299,9 В | 0,1 В | ±(2 % и.в. + 6 е.м.р.) |
| 300…1500 В | 1 В | ±(2 % и.в. + 2 е.м.р.) |
- Диапазон частоты: 45...65Гц
Измерение постоянным и нарастающим напряжением (SV) для UISO = 15кВ:
| Диапазон показаний | Разрешение | Основная погрешность |
|---|---|---|
| 0...999 кОм | 1 кОм | ± (3 % и.в. + 10 е.м.р.) |
| 1,00...9,99 МОм | 0,01 МОм | |
| 10,0...99,9 МОм | 0,1 МОм | |
| 100…999 МОм | 1 МОм | |
| 1,00...9,99 ГОм | 0,01 ГОм | |
| 10,0...99,9 ГОм | 0,1 ГОм | |
| 100...999 ГОм | 1 ГОм | ± (3,5 % и.в. + 10 е.м.р.) |
| 1,00…9,99 ТОм | 0,01 ТОм | ± (7,5 % и.в. + 10 е.м.р.) |
| 10,0...40,0 ТОм | 0,1 ТОм | ± (12,5 % и.в. + 10 е.м.р) |
Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения приведены в таблице ниже.
| Напряжение | Диапазон измерений |
|---|---|
| 50 В | 200 ГОм |
| 100 В | 400 ГОм |
| 250 В | 1,00 ТОм |
| 500 В | 2,00 ТОм |
| 1000 В | 4,00 ТОм |
| 2500 В | 10,00 ТОм |
| 5000 В | 20,0 ТОм |
| 10000 В | 40,0 ТОм |
| 15000 В | 40,0 ТОм |
Примечание:
- Для значения сопротивления изоляции ниже RISO min точность не определена, из-за работы измерителя с ограничением тока в соответствии с формулой:
где:
- RISO min – минимальное сопротивление изоляции;
- UISO nom – номинальное напряжение измерения;
- IISO nom – номинальный ток преобразователя (1,2 мА, 3 мА, 5 мА или 7 мА).
- Дополнительная погрешность в трёхпроводном методе (влияние гнезда G): 0,05 % при устранении утечки, вызванной сопротивлением 250 кОм во время измерения 100 МОм с измерительным напряжением 50 В.
- Максимальный ток короткого замыкания: Isc = 10 мА.
- Ток измерения/зарядки в остальном диапазоне нагрузки выбирается из значений: 1,2 мА, 3 мА, 5 мА, 7 мА, 10 мА (10 мА только для функции Прожиг).
Измерение тока утечки
| Диапазон показаний | Разрешение | Основная погрешность |
|---|---|---|
| 0,01 нА…11 мА | * | ± (5 % и.в. + 0,2 нА)** |
* - разрешение и размерность зависят от диапазона измерения сопротивления изоляции.
** - рассчитывается на основании показаний сопротивления.
Измерение ёмкости
| Диапазон показаний | Разрешение | Основная погрешность |
|---|---|---|
| 0…999 нФ | 1 нФ | ± (5 % и.в. + 5 е.м.р.) |
| 1,00…49,99 мкФ | 0,01 мкФ |
- Измерение ёмкости только во время измерения RISO (во время разрядки объекта).
- Основная погрешность не будет превышена при измерении ёмкости, соединённой параллельно сопротивлению величиной более 10 МОм.
Дополнительные технические характеристики
| Питание измерителя | - Литий-ионный аккумулятор (Li-Ion) 14,8 В; 5,3 Aч - Переменный ток 50/60 Гц 90÷260 В |
Категория электробезопасности | CAT IV/1000 В |
Класс защиты | Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005 |
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) | IP40 (для закрытого корпуса IP67) |
Диапазон рабочих температур | -20…50 °C |
Диапазон температур при хранении | -25…70 °C |
Размеры | 390 x 308 x 172 мм |
Масса | около 6,3 кг |
Дисплей | Сегментный ЖКИ |
Память | 990 ячеек |
Интерфейс | USB, Bluetooth |
Комплектация
- MIC-15k1 - измеритель параметров электроизоляции
- Кабель последовательного интерфейса USB
- Кабель сетевой стандарта IEC С13
- Провод измерительный 3 м с разъемом «банан» и зажимом «Крокодил» 15 кВ голубой
- Провод измерительный 3 м с разъемом «банан» и зажимом «Крокодил» 15 кВ красный
- Провод измерительный 3 м экранированный с разъемом «банан» и зажимом «Крокодил» 15 кВ черный
- Ремень для переноски прибора W-1
- Футляр L4
