H3C S5130S-28F-EI — коммутатор с 24 оптическими портами доступа, восемью медными combo-парами и четырьмя uplink 1/10G SFP+. Предназначен для агрегации оптических линий.
Характеристики S5130S-28F-EI
| Артикул | LS-5130S-28F-EI-GL |
|---|---|
| Оптический доступ | 24 × 100/1000BASE-X SFP |
| Combo | 8 × 10/100/1000BASE-T, общих с восемью SFP |
| Uplink | 4 × 1/10G SFP+ |
| Портовая коммутационная ёмкость | 128 Гбит/с |
| Пересылка пакетов | 96 Mpps |
| Комплектность питания | В описании артикула H3C — без БП |
| Габариты | 440 × 360 × 43,6 мм (Ш × Г × В) |
Подключение удалённых шкафов по оптике
Эту модель стоит рассматривать, если к центральному узлу сходятся многочисленные гигабитные оптические линии. Для каждого удалённого шкафа нужно выбрать среду передачи, дальность и пару совместимых трансиверов. Четыре порта SFP+ позволяют отдельно спланировать выход в вышестоящую сеть на скорости до 10G.
При смешанной медной и оптической разводке combo-пары дают выбор подключения. Например, использование восьми медных combo-интерфейсов оставляет для независимой оптической работы 16 из 24 соответствующих SFP. Четыре SFP+ учитываются отдельно.
Ведомость линий и комплектация
- Составьте список линий с длиной трассы, типом волокна, числом жил и разъёмами.
- Для BiDi-модулей подбирайте согласованную пару длин волн; два одинаковых модуля не всегда образуют линию.
- Укажите, какие combo-пары будут медными, чтобы не заказать лишнюю оптику и не посчитать порты дважды.
- Добавьте БП подходящего типа AC/DC и согласуйте резервирование. Требования к температуре также сверяют с выбранными дальнобойными трансиверами.
Вопросы по подбору S5130S-28F-EI
Всего 36 независимых портов: 24 SFP + 8 RJ-45 + 4 SFP+?
Нет. Восемь RJ-45 образуют combo-пары с восемью SFP. Одновременно это 24 логических порта доступа и четыре отдельных uplink-порта, а не 36.
Почему блоки питания нужно указывать отдельно?
Официальное описание LS-5130S-28F-EI-GL предусматривает поставку без БП. Тип питания и количество модулей должны быть отдельными строками согласованной комплектации.
Что указать для расчёта комплектации
Пришлите схему оптических линий, длины и тип волокна, распределение combo-портов, скорость uplink, потребность в резервировании и тип электропитания.
Для предложения на выбранную комплектацию уточните состав поставки, актуальную стоимость, наличие и условия гарантии.

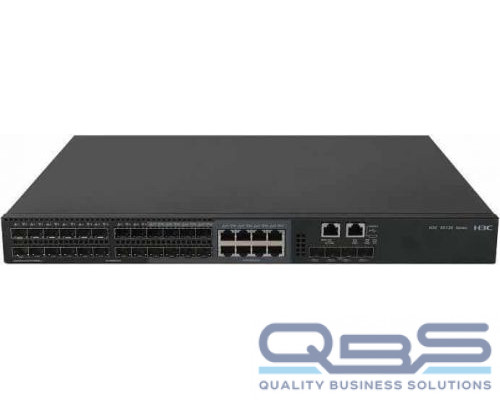

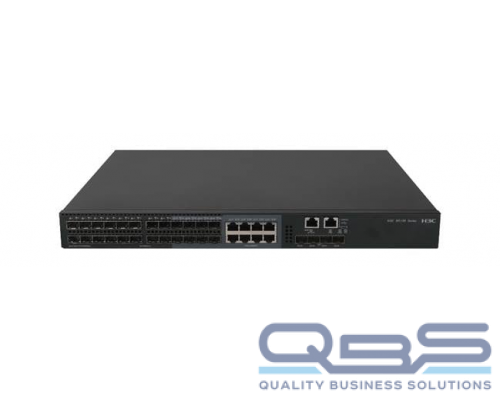

Отправьте требования через кнопку «Отправить запрос» на сайте или на info@qbs.ru. Изображение показывает модель; установленные опции определяются спецификацией заказа.
Документация и сравнение
Официальные характеристики H3C S5130S-28F-EI. Параметры относятся к указанной модели; поддержка опций и функций зависит от исполнения и версии ПО.
Для сравнения: H3C S6520X-24ST-SI для линий 10G, H3C S6805-54HF.
