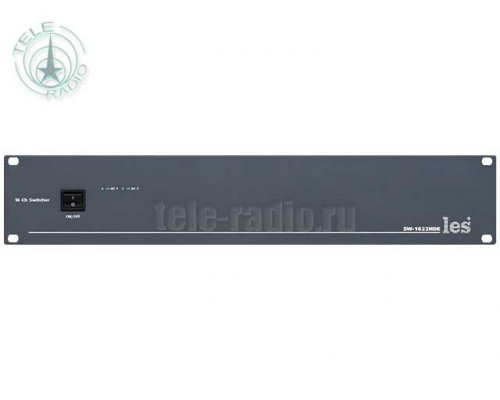

Коммутатор Les SW-1622HDE
SW-1622HDE - предназначен для обеспечения управляемого обхода 16-ти независимых трактов.
Коммутационным элементом являются радиочастотные реле, обеспечивающие высокие параметры тракта в диапазоне до 5 ГГц, что позволяет коммутировать композитные аналоговые и последовательные цифровые форматы видеосигналов (PAL, SECAM, 3G/HD/SD-SDI, DVB-ASI).

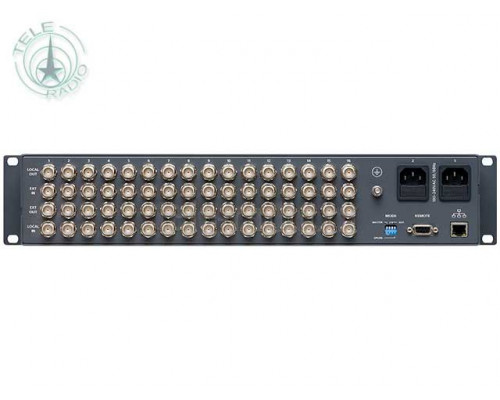

Коммутатор может управлять группой от 1 до 4-х аналогичных (SW-1622HDE) ведомых коммутаторов. Ведомые подключаются к ведущему по интерфейсу RS-485. Задание режима «Ведущий» или «Ведомый» производится при помощи DIP-переключателя, расположенного на задней панели. Ведущий коммутатор имеет энергонезависимую память, с помощью которой восстанавливается текущая конфигурация при выключении и последующем включении питания.
Управление коммутатором осуществляется по сети Ethernet через web-интерфейс или внешним сигналом GPI.

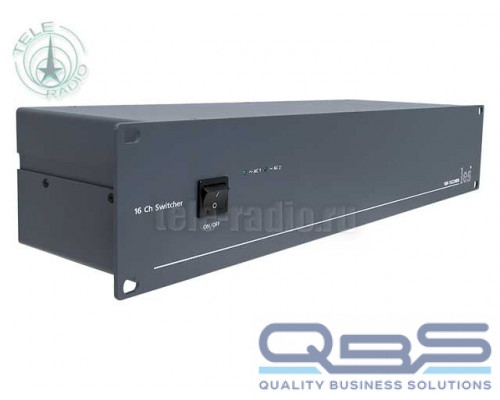

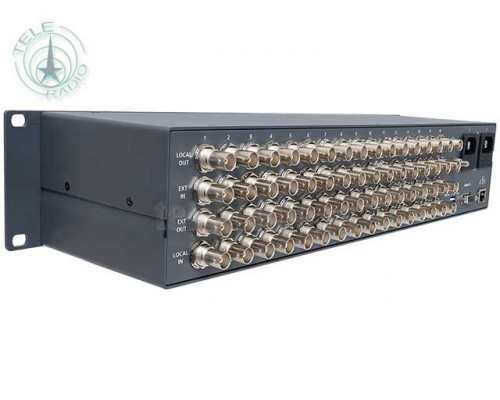

Коммутатор выполнен в металлическом корпусе высотой 2RU глубиной 123 мм, с возможностью крепления в телекоммуникационной стойке.
| Общие характеристики | |
|---|---|
| Количество каналов | 16 |
| Количество входов / выходов у одного канала | 2 / 2 |
| Стандарт коммутируемых сигналов | CVBS, 3G/HD/SD-SDI, DVB-ASI |
| Коэффициент передачи до 150 МГц, (дБ) | 0 … -0,05 |
| Коэффициент передачи от 150 МГц до 3 ГГц, (дБ) | -0,05 … -2 |
| Переходное затухание на 600 МГц, не менее, (дБ) | 60 |
| Время восстановления коммутации при провале питания, не более, (сек) | 1 |
| Время переключения (продолжительность дребезга контактов), не более, (мс) | 20 |
| Тип разъемов | BNC |
| Ethernet | |
| Тип сети | 100 Base-TX/10 Base-T |
| Разъём | RJ-45 |
| GPI | |
| Количество входов / выходов | 1 / 1 |
| Разъём | DB9 female |
| Тип входных / выходных сигналов | уровень |
| Управление | |
| Удалённо по сети Ethernet | web-интерфейс, собственный протокол |
| Удалённо | сигналами GPI |
| Электрические характеристики | |
| Напряжение питания, (В) | 100 - 240 |
| Потребляемая мощность, (Вт) | ≤ 10 |
| Количество блоков питания | 2 |
| Тип входного разъёма у блоков питания | IEC 60320 C14 |
| Физические характеристики | |
| Диапазон рабочих температур, (°С) | +5 ... +40 |
| Габаритные размеры (Ш х В х Г), (мм) | 483 х 88 х 123 |
| Вес, (кг) | 4 |
| Упаковка | |
| Габаритные размеры (Ш х В х Г), (см) | 51 х 11,5 х 41 |
| Объём, (м³) | 0,0236 |
| Вес брутто, (кг) | 4,8 |
