LAON LTI-GRP16
Панели Genie Key Panels - это безматричная IP-сетевая система служебной связи, предназначенная для использования независимо или в сочетании с беспроводными устройствами Genie. При помощи панелей связи можно организовать одноранговую связь, или связать до 20 панелей в группу, также доступно подключение сторонних систем связи, маршрутизация звуковых каналов и прием сигнала на IFB устройства. Это высокомасштабируемая система, позволяющая подключать до 128 панелей, которая поддерживает пользователей для выполнения сложных рабочих процессов на крупномасштабных объектах или мероприятиях. Система может быть легко сконфигурирована с помощью GCM (Genie Configuration Manager) с полным контролем состояния подключения. GRP16 - это панель размером 1RU, с 16 кнопками для 32 каналов разговора, переключение которых осуществляется одним нажатием клавиши shift. Питание резервируется с помощью PoE или двух блоков питания 12 В постоянного тока.

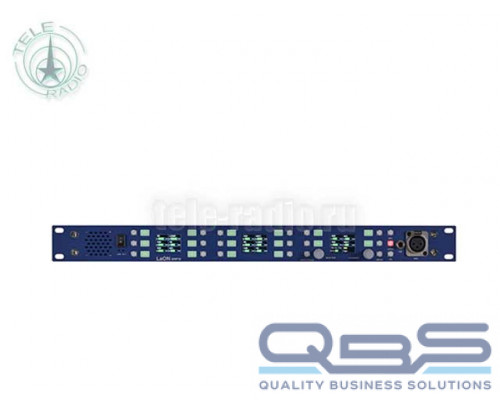

- Громкоговоритель
- Выключатель питания
- Индикатор состояния сети
- Индикаторы вызова, выберите громкость канала (светодиодный индикатор)
- Кнопки разговора для каждого канала (светодиодный индикатор)
- Shift, страницы (светодиодный индикатор)
- Основная громкость, выбор DIM, CUT, Sidetone
- Канал Vol, нажмите кнопку "Прослушивание включено/отключено" или линейный выход Vol.
- Меню, сброс вызовов (светодиодный индикатор)
- Включение микрофона (светодиодный индикатор
- Включение громкоговорителя (светодиодный индикатор)
- Активация гарнитуры (светодиодный индикатор)
- Экран дисплея для каналов 1 - 6
- Экран дисплея для канала 7-12
- Экран дисплея для каналов 13-16

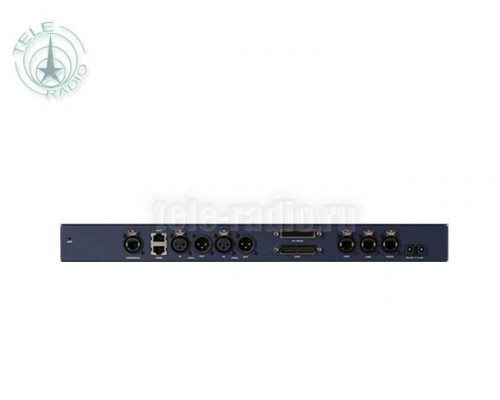

- Отверстие для заземления шасси
- Зарезервированный вход/выход расширения и 12 В постоянного тока (RJ45)
- Линия A (4-Wire, RJ-45)
- Линия B (4-Wire, RJ-45)
- Линейный C (4-Wire) вход (XLR-3F)
- Линейный C (4-Wire) выход (XLR-3M)
- Линейный D (4-Wire) вход (XLR-3F)
- Линейный D (4-Wire) выход (XLR-3M)
- PC PROG (25-контактный разъем D-типа)
- GPIO (25-контактный разъем D-типа)
- LAN1 (RJ45)
- LAN2 (RJ45)
- Вход PoE (RJ45)
- Потребляемая мощность 12 В постоянного тока 3,33 А
- Потребляемая мощность 12 В постоянного тока 3,33 А для дуплексного режима
Основные характеристики GRP16
- 32 Разговорных канала с 16 кнопками разговора
- Клавиша Shift для переключения каналов
- 16 x кнопок вызова со светодиодными индикаторами
- Подключение гарнитуры и микрофона на гусиной шее
- Встроенный громкоговоритель
- Одноранговая связь с ключевыми панелями
- До 20 групповых назначений нескольких
- Назначение каналов Genie Group, конференция
- Линейные соединения
- Звук по линиям A, B, C, D может быть направлен на панели управления или каналы Genie Group
- Различные конфигурации IFB
- Регулировка и мониторинг уровня IFB
- 3 цветных TFT-дисплея
- 4 линии (A, B, C, D) для 4 x 4-Wire
- GPIO (реле, опто-изолированный вход. Несбалансированный звук)
- 1 x PoE-вход, 2 x LAN
- Двойное питание 12 В постоянного тока
- Подключение к глобальной сети и линейному роутеру
- Подключение с помощью 128 панелей и 128 беспроводных белтпаков
Обзор панелей GENIE
Модель |
Описание |
Клавиша разговора |
4-Wire |
LAN |
PoE In |
Реле |
Опт. вход |
Формат |
Резервирование мощности |
GRP32 |
Рэковая панель |
32 |
4 |
2 |
1 |
2 |
2 |
2RU |
(2 x блока питания) + PoE |
GRP16 |
Рэковая панель |
16 |
4 |
2 |
1 |
2 |
2 |
1RU |
(2 x блока питания) + PoE |
GDP16 |
Стол/настенная панель |
16 |
4 |
2 |
1 |
2 |
2 |
Стол/стена |
(2 x блока питания) + PoE |
GRP8-12V |
Рэковая панель |
8 |
4 |
2 |
1 |
2 |
2 |
1RU |
(2 x блока питания) + PoE |
GDP4 |
Стол/настенная панель |
4 |
- |
- |
1 |
- |
- |
Стол/стена |
poe |
GLR4 |
Линейный роутер |
- |
4 |
2 |
1 |
- |
- |
1RU |
(2 x блока питания) + PoE |
WANLINK |
Глобальная сеть связи |
- |
4 |
2 |
1 |
- |
- |
1RU |
(2 x блока питания) + PoE |
Панели GENIE Key Panels Пропускная способность переговорного канала
Описание |
GRP32 |
GRP16/GDP16 |
GRP8-12V |
GDP 4 |
Разговорные клавиши |
32 х 32 |
16 х 32 |
8 х 16 |
4 |
Переключение каналов на странице |
X |
16 CH |
8 СН |
X |
Страницы |
4 |
4 |
4 |
X |
Разговорные каналы в одной группе. |
20 CH |
20 CH |
20 CH |
20 CH |
Конфигурация системы GENIE
Громкоговоритель |
3 Вт |
Выход гарнитуры |
500 МВт, 32 Ом |
Дисплей на передней панели |
Три цветных TFT-дисплея |
Кнопки передней панели |
16 Клавиш разговора, кнопки со светодиодной индикацией и поворотные элементы управления |
Наушники |
Динамические или электретные, 6-контактный разъем mini-Din, розетка |
Микрофон на гусиной шее. |
Динамический или электретный, XLR-3F |
Линия A и линия B (4-Wire) |
Два разъема RJ-45, сбалансированные на 600 Ом, с регулируемым уровнем |
Линия C и линия D (4-Wire) |
Вход XLR-3F, выход XLR-3M, балансный 600 Ом, регулировка уровня |
GP I/O, 12 В постоянного тока, AUX(D) |
DB25M, 2 релейных выхода и 2 опто-изолированных входа, 12 В постоянного тока, 600 Ом несбалансированных, регулируемый уровень |
Прошивка |
25-контактный разъем D-sub для обновления встроенного ПО |
Вход PoE |
Разъем RJ-45, стандартная спецификация PoE 100 Мбит/с |
Локальная вычислительная сеть |
Два разъема RJ-45, стандартная спецификация локальной сети 100 Мбит/с |
Источник питания |
Потребляемая мощность: 10 Вт Два входа 12 В постоянного тока, вход PoE Внешний блок питания выдает напряжение 12 В постоянного тока 3,33 А, а на его вход подается напряжение 100-240 В переменного тока, 47-63 Гц |
Рабочая температура |
От 0°C до 50°C |
Размеры |
42,75 Ш x 20,4Г x 4,4 В см |
Вес |
3300 г |
