Меры электрического сопротивления однозначные серии МЭСО предназначены для воспроизведения электрического сопротивления постоянному току.
Принцип действия мер заключается в воспроизведении значения электрического сопротивления постоянному току с помощью резистивного элемента.

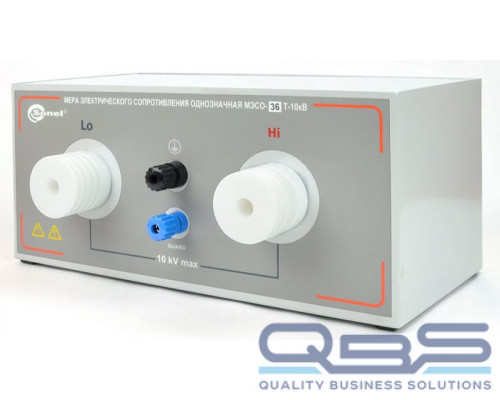

Меры представляют собой настольные лабораторные приборы, конструктивно выполненные в металлическом корпусе, внутри которого размещен защитный экран. В корпусе смонтированы резисторы, позволяющие воспроизводить электрическое сопротивление в соответствии с номиналом, маркированном на мере.
На лицевой панели мер расположены разъемы для подключения измерителей электрического сопротивления.
Маркировка наименования модификаций мер имеет вид «МЭСО-xТ-10 кВ», где x – целевой номинал электрического сопротивления, выраженный в ТОм. Допустимые номиналы выбираются из диапазона от 5 ТОм до 40 ТОм, с шагом 0,5 ТОм. Действительное номинальное значение электрического сопротивления, воспроизводимого мерой, определяется в процессе приемо-сдаточных испытаний. Установленное значение маркируется на шильдике меры.
Технические характеристики
| Модификация
| Номинальное значение воспроизводимого электрического сопротивления постоянному току Rном, ТОм
| Пределы допускаемой основной абсолютной погрешности воспроизведений электрического сопротивления постоянному току, ТОм
| Температурный коэффициент электрического сопротивления, млн-1/ºС
|
| МЭСО-5Т-10кВ
| 5
| ±0,015·Rном
| 500
|
| МЭСО-5,5Т-10кВ
| 5,5
| ±0,015·Rном
| 500
|
| МЭСО-6Т-10кВ
| 6
| ±0,015·Rном
| 500
|
| МЭСО-6,5Т-10кВ
| 6,5
| ±0,015·Rном
| 500
|
| МЭСО-7Т-10кВ
| 7
| ±0,015·Rном
| 500
|
| МЭСО-7,5Т-10кВ
| 7,5
| ±0,015·Rном
| 500
|
| МЭСО-8Т-10кВ
| 8
| ±0,015·Rном
| 500
|
| МЭСО-8,5Т-10кВ
| 8,5
| ±0,015·Rном
| 500
|
| МЭСО-9Т-10кВ
| 9
| ±0,015·Rном
| 500
|
| МЭСО-9,5Т-10кВ
| 9,5
| ±0,015·Rном
| 500
|
| МЭСО-10Т-10кВ
| 10
| ±0,015·Rном
| 500
|
| МЭСО-10,5Т-10кВ
| 10,5
| ±0,015·Rном
| 500
|
| МЭСО-11Т-10кВ
| 11
| ±0,015·Rном
| 500
|
| МЭСО-11,5Т-10кВ
| 11,5
| ±0,015·Rном
| 500
|
| МЭСО-12Т-10кВ
| 12
| ±0,015·Rном
| 500
|
| МЭСО-12,5Т-10кВ
| 12,5
| ±0,015·Rном
| 500
|
| МЭСО-13Т-10кВ
| 13
| ±0,015·Rном
| 500
|
| МЭСО-13,5Т-10кВ
| 13,5
| ±0,015·Rном
| 500
|
| МЭСО-14Т-10кВ
| 14
| ±0,015·Rном
| 500
|
| МЭСО-14,5Т-10кВ
| 14,5
| ±0,015·Rном
| 500
|
| МЭСО-15Т-10кВ
| 15
| ±0,015·Rном
| 500
|
| МЭСО-15,5Т-10кВ
| 15,5
| ±0,015·Rном
| 500
|
| МЭСО-16Т-10кВ
| 16
| ±0,015·Rном
| 500
|
| МЭСО-16,5Т-10кВ
| 16,5
| ±0,015·Rном
| 500
|
| МЭСО-17Т-10кВ
| 17
| ±0,015·Rном
| 500
|
| МЭСО-17,5Т-10кВ
| 17,5
| ±0,015·Rном
| 500
|
| МЭСО-18Т-10кВ
| 18
| ±0,015·Rном
| 500
|
| МЭСО-18,5Т-10кВ
| 18,5
| ±0,015·Rном
| 500
|
| МЭСО-19Т-10кВ
| 19
| ±0,015·Rном
| 500
|
| МЭСО-19,5Т-10кВ
| 19,5
| ±0,015·Rном
| 500
|
| МЭСО-20Т-10кВ
| 20
| ±0,015·Rном
| 500
|
| МЭСО-20,5Т-10кВ
| 20,5
| ±0,015·Rном
| 500
|
| МЭСО-21Т-10кВ
| 21
| ±0,015·Rном
| 500
|
| МЭСО-21,5Т-10кВ
| 21,5
| ±0,015·Rном
| 500
|
| МЭСО-22Т-10кВ
| 22
| ±0,015·Rном
| 500
|
| МЭСО-22,5Т-10кВ
| 22,5
| ±0,015·Rном
| 500
|
| МЭСО-23Т-10кВ
| 23
| ±0,015·Rном
| 500
|
| МЭСО-23,5Т-10кВ
| 23,5
| ±0,015·Rном
| 500
|
| МЭСО-24Т-10кВ
| 24
| ±0,015·Rном
| 500
|
| МЭСО-24,5Т-10кВ
| 24,5
| ±0,015·Rном
| 500
|
| МЭСО-25Т-10кВ
| 25
| ±0,015·Rном
| 500
|
| МЭСО-25,5Т-10кВ
| 25,5
| ±0,015·Rном
| 500
|
| МЭСО-26Т-10кВ
| 26
| ±0,015·Rном
| 500
|
| МЭСО-26,5Т-10кВ
| 26,5
| ±0,015·Rном
| 500
|
| МЭСО-27Т-10кВ
| 27
| ±0,015·Rном
| 500
|
| МЭСО-27,5Т-10кВ
| 27,5
| ±0,015·Rном
| 500
|
| МЭСО-28Т-10кВ
| 28
| ±0,015·Rном
| 500
|
| МЭСО-28,5Т-10кВ
| 28,5
| ±0,015·Rном
| 500
|
| МЭСО-29Т-10кВ
| 29
| ±0,015·Rном
| 500
|
| МЭСО-29,5Т-10кВ
| 29,5
| ±0,015·Rном
| 500
|
| МЭСО-30Т-10кВ
| 30
| ±0,015·Rном
| 500
|
| МЭСО-30,5Т-10кВ
| 30,5
| ±0,015·Rном
| 500
|
| МЭСО-31Т-10кВ
| 31
| ±0,015·Rном
| 500
|
| МЭСО-31,5Т-10кВ
| 31,5
| ±0,015·Rном
| 500
|
| МЭСО-32Т-10кВ
| 32
| ±0,015·Rном
| 500
|
| МЭСО-32,5Т-10кВ
| 32,5
| ±0,015·Rном
| 500
|
| МЭСО-33Т-10кВ
| 33
| ±0,015·Rном
| 500
|
| МЭСО-33,5Т-10кВ
| 33,5
| ±0,015·Rном
| 500
|
| МЭСО-34Т-10кВ
| 34
| ±0,015·Rном
| 500
|
| МЭСО-34,5Т-10кВ
| 34,5
| ±0,015·Rном
| 500
|
| МЭСО-35Т-10кВ
| 35
| ±0,015·Rном
| 500
|
| МЭСО-35,5Т-10кВ
| 35,5
| ±0,015·Rном
| 500
|
| МЭСО-36Т-10кВ
| 36
| ±0,015·Rном
| 500
|
| МЭСО-36,5Т-10кВ
| 36,5
| ±0,015·Rном
| 500
|
| МЭСО-37Т-10кВ
| 37
| ±0,015·Rном
| 500
|
| МЭСО-37,5Т-10кВ
| 37,5
| ±0,015·Rном
| 500
|
| МЭСО-38Т-10кВ
| 38
| ±0,015·Rном
| 500
|
| МЭСО-38,5Т-10кВ
| 38,5
| ±0,015·Rном
| 500
|
| МЭСО-39Т-10кВ
| 39
| ±0,015·Rном
| 500
|
| МЭСО-39,5Т-10кВ
| 39,5
| ±0,015·Rном
| 500
|
| МЭСО-40Т-10кВ
| 40
| ±0,015·Rном
| 500
|
Дополнительные технические характеристики
| Параметр | Значение параметра |
|---|---|
| номинальное рабочее напряжение постоянного тока, кВ, не более | 10 |
| максимальное допустимое испытательное напряжение постоянного тока, кВ | 11 |
| габаритные размеры (ширина×высота×глубина), мм, не более | 290×175×135 |
| масса, кг, не более | 2 |
| нормальные условия измерений: температура окружающего воздуха, °С | от +18 до +28 |
| рабочие условия измерений: температура окружающего воздуха, °С | от +10 до +30 |
| относительная влажность воздуха, % | от 20 до 50 |
