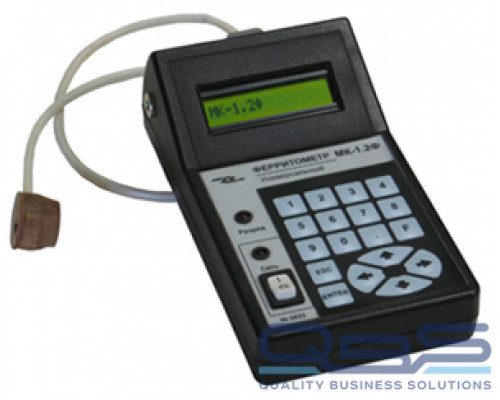

МК-1.2Ф Ферритометр универсальный (локальный)

Технические характеристики

Технические и эксплуатационные характеристики:

Ферритометр выполняет четыре вида измерений:

• локальным методом с накладным датчиком;
• объемным методом образцов диаметром 5 мм;
• объемным методом образцов диаметром 7 мм;
• измерение проницаемости локальным методом

Диапазон измерения содержания ферритной фазы:

• для измерений локальным методом от 0 до 20 %;
• для измерений объемным методом от 0 до 20 %;
• диапазон измерения проницаемости 1.00 - 10.00.

Допускаемая основная приведенная погрешность ферритометра не более:

• для локального метода 5% от максимального значения;
• для объемного метода 3% от максимального значения;
• для проницаемости 7% от максимального значения.

Дополнительная погрешность ферритометра, вызванная влиянием температуры, не более ±0,1 % в диапазоне от плюс 5 до плюс 45

Объем встроенной памяти приблизительно 5000 измерений.

Размер зоны контроля локальным методом12х7 мм;

размер образцов для объемных измерений Ø7х60 и Ø 5х60 мм

толщина контролируемого изделия не менее 2 мм.

Габаритные размеры ферритометра не более:

электронного блока - 189х104.5х33.2/59 мм,

электромагнитного преобразователя локального типа - Ø 26х22 мм,

электромагнитного преобразователя объемного типа - 50х50х120 мм.

Масса ферритометра не более 0.4 кг.

Нормальные условия применения ферритометра - по ГОСТ 22261.

Питание ферритометра осуществляется от сети переменного тока частотой (50±0,4) Гц и напряжением (220±22) В через адаптер 6 В или от аккумуляторов 3В.

Мощность, потребляемая ферритометром от сети, - не более 8 ВА, потребляемый ток при питании от аккумуляторов не более 200 мА.

Время установления рабочего режима ферритометра - не более 1 мин.

Продолжительность непрерывной безотказной работы ферритометра - не менее 8 ч при питании от сети и не менее 6 часов при питании от аккумуляторов.

Электрическая прочность и сопротивление изоляции цепей сетевого питания между корпусом ферритометра и изолированными от корпуса по постоянному току электрическими цепями в нормальных условиях применения - по ГОСТ 22261.

Тепло-, холодо- и влагопрочность ферритометра - по ГОСТ 22261.

Прочность при транспортировании ферритометра в транспортной таре - по ГОСТ 22261.

Средняя наработка на отказ для ферритометра - 25 000 ч.

Средний срок службы до списания для ферритометра - не менее 12 лет.

Требования безопасности ферритометра - по ГОСТ 22261.
