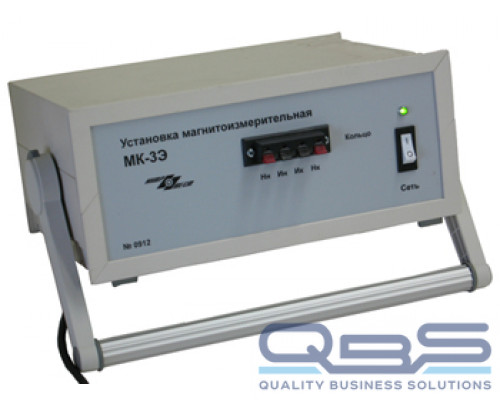

МК-3Э Установка магнитоизмерительная (для кольцевых образцов)

Технические характеристики

Предназначена для автоматического измерения магнитных характеристик кольцевых образцов магнитно-мягких материалов по методике ГОСТ 8.377 и протяженных образцов в соленоиде СД-3.

Технические характеристики:

• Объектом контроля являются кольцевые и протяженные образцы из магнитомягких материалов;
• Размеры кольцевых образцов: внутренний диаметр от 4 мм до 80 мм, наружный диаметр от 6 мм до 100 мм, высота от 4 мм до20 мм. Допускается измерение образцов других размеров Допуски на геометрические размеры образцов по ГОСТ 8.377. Размеры, масса и плотность образцов вводятся оператором с клавиатуры перед началом измерения;
• Размеры протяженных образцов для измерения в соленоиде: пакет из полос длиной от 100 мм до 400 мм, сечением - квадрат со стороной от 1 мм до 10 мм; пруток длиной от 100 мм до 400 мм и поперечным размером до 10 мм. Допускается измерение образцов других размеров. Размеры образцов вводятся оператором с клавиатуры перед началом измерения;
• Материал образцов - магнитно-мягкие сплавы и электротехнические стали;
• Измеряемые характеристики кольцевых образцов:
• магнитная петля гистерезиса B(H) по точкам, Тл, А/м;
• основная кривая намагничивания B(H) по точкам, Тл, А/м;
• остаточная индукция B_r, Тл;
• коэрцитивная сила по индукции H_cB, А/м;
• максимальная магнитная проницаемость mm;
• магнитная проницаемость me в заданном поле;
• начальная магнитная проницаемость mн;
• индукция в заданном поле.
• Измеряемые характеристики протяженных образцов:
• коэрцитивная сила по индукции Hc_B, А/м;
• коэрцитивная сила по намагниченности HcJ_.
• Диапазоны изменения намагничивающего тока для кольцевых образцов: первый - 0-0.05А, второй - 0-0.1А, третий - 0-0.5А, четвертый 0-1.0А, пятый - 0-5.0А, шестой - 0-10А. Погрешность установки тока при измерении не более +0,5% от максимального значения в диапазоне;
• Диапазоны изменения намагничивающего тока для протяженных образцов в соленоиде: первый - 0-0.05А, второй - 0-0.1А, третий - 0-0.5А, четвертый 0-1.0А, пятый - 0-5.0А. Погрешность установки тока при измерении не более +0,5% от максимального значения;
• Относительная погрешность измерений для доверительной вероятности 0.95, не более:
• измерения точек магнитной петли гистерезиса и основной кривой намагничивания по индукции +1,5 %, по напряженности магнитного поля +2 % (на кольцевых образцах);
• измерения остаточной индукции B_r +2 % (на кольцевых образцах);
• измерения коэрцитивной силы по индукции H_cB +2 % (на кольцевых образцах и образцах протяженной формы);
• измерения магнитных проницаемостей mm, me, +5 % (на кольцевых образцах);
• измерения начальной магнитной проницаемости mн +7 % (на кольцевых образцах).
• измерения индукции в заданном поле +2 % (на кольцевых образцах).

Эксплуатационные характеристики:

• напряжение питания, В, от сети 220 + 22;
• потребляемая мощность при питании от сети, ВА, не более 600;
• габаритные размеры, мм, 290х125х200;
• масса, кг, не более 15.
• Установка обеспечивает технические характеристики в пределах нормы через 5 минут после включения;
• Установка допускает непрерывную работу в течение 8 часов и более;
• Установка подлежит поверке в организациях, аккредитованных на право поверки, не реже 1 раза в 3 года
