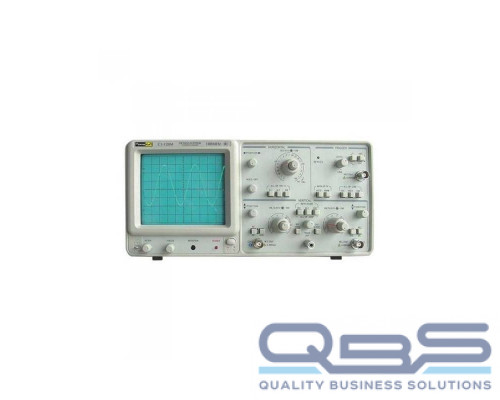

Name: ПрофКиП С1-120М Осциллограф Универсальный (2 Канала, 0 МГц … 100 МГц)
Brand: ПрофКиП
Availability: OutOfStock

ПрофКиП С1-120М Осциллограф Универсальный (2 Канала, 0 МГц … 100 МГц)

Модель:

-17240

Производитель:

ПрофКиП

Цена по запросу

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Внесен в госреестр

Внесен в Госреестр

Гарантия

Все характеристики

Цена по запросу
Для уточнения цены и сроков поставки нажмите «Отправить запрос» в шапке сайта или напишите на info@qbs.ru.

Технические характеристики

Параметр	Значение
Электронно-лучевая трубка (ЭЛТ)
Тип	Прямоугольный, 6 дюймов
Экспозиционная площадь	8 х 10 дел (1 дел = 1 см)
Ускоряющее напряжение	1.7 кВ
Канал вертикального отклонения
Чувствительность	5 мВ /дел … 5 В /дел ±5% (12 диапазонов, шаг 1-2-5)
Регулировка коэффициента	≥2.5:1
Полоса пропускания (-3 дБ)	0 МГц … 100 МГц (открытый вход)
Время нарастания	≤ 3.5 нс
Входной импеданс	~ 1 МОм /25 пФ
Вход усилителя	Открытый (DC), закрытый (АС), заземленный (GND)
Максимальное входное напряжение	400 В при 1 кГц
Режим работы	Канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD)
Канал горизонтального отклонения
Коэффициент развертки	50 нс /дел … 0.2 с /дел (20 диапазонов, шаг 1-2-5)
Точность	±3%; ±10% при масштабировании
Регулировка коэффициента	≥2.5:1
Масштабирование развертки	х 10
Максимальный коэффициент развертки	5 нс /дел
Линейность развертки	±5%; ±10% при масштабировании
ALT-масштабирование	Есть
ALT-разделение	Есть
Синхронизация
Режим	Автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV), фиксация уровня (LEVEL LOCK)
Источник синхронизации	Канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
Полярность синхронизации	«+» или «-»
Чувствительность	INT: 1.5 дел (AUTO или NORM); EXT: 0.2 дел (AUTO или NORM); ТВ-синхроимпульс 2 дел при 0.5 В (EXT)
Внешний вход синхронизации
Входной импеданс	1 МОм /22 пФ
Максимальное входное напряжение	400 В при 1 кГц
Режим X-Y
Чувствительность	5 мВ /дел … 5 В /дел ±5% (10 диапазонов, шаг 1-2-5)
Полоса пропускания	0 МГц … 1 МГц (открытый вход) 10 Гц … 1 МГц (закрытый вход)
Сдвиг фазы	≤3° (50 кГц)
Ось Z
Чувствительность	5 Впик-пик
Полярность	Отрицательная
Входной импеданс	10 кОм
Используемый частотный диапазон	1 МГц
Максимальное входное напряжение	50 В при 1 кГц
Калибратор
Форма сигнала	Положительный меандр
Частота	1 кГц ±2%
Выходное напряжение	2 Впик-пик ±2%
Общие характеристики
Питание	110 В … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2 Гц, 60 Гц ±2 Гц
Габаритные размеры	310 х 140 х 400 мм
Вес	8 кг
