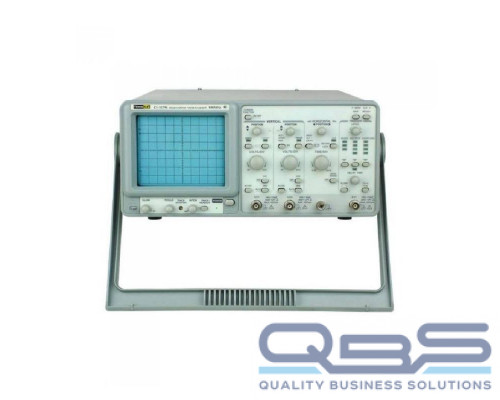

Name: ПрофКиП С1-157М Осциллограф Универсальный (2 Канала, 0 МГц … 100 МГц)
Brand: ПрофКиП
Availability: OutOfStock

ПрофКиП С1-157М Осциллограф Универсальный (2 Канала, 0 МГц … 100 МГц)

Модель:

-17256

Производитель:

ПрофКиП

Цена по запросу

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Внесен в госреестр

Внесен в Госреестр

Гарантия

Все характеристики

Цена по запросу
Для уточнения цены и сроков поставки нажмите «Отправить запрос» в шапке сайта или напишите на info@qbs.ru.

Технические характеристики

Параметр	Значение
Электронно-лучевая трубка (ЭЛТ)
Тип	Прямоугольный, 6 дюймов
Экспозиционная площадь	8 х 10 дел (1 дел = 1 см)
Ускоряющее напряжение	16 кВ
Яркость	Непрерывно регулируемая на передней панели
Z-вход
Чувствительность	5 В
Максимальное входное напряжение	30 В при 1 кГц
Полоса пропускания	5 МГц
Канал вертикального отклонения
Чувствительность	2 мВ /дел … 5 В /дел ±3% (11 диапазонов, шаг 1-2-5)
Полоса пропускания (-3 дБ)	0 МГц … 100 МГц; 0 МГц … 20 МГц (при 2 мВ /дел)
Время нарастания	3.5 нс; 17.5 нс (при 2 мВ /дел)
Максимальное входное напряжение	400 В при 1 кГц
Входной импеданс	Открытый (DC), закрытый (АС), заземленный (GND)
Входной импеданс	1 МОм ±2% / 25 пФ
Режим работы	Канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
Канал горизонтального отклонения
Режим работы	Основной (MAIN (А)), попеременно (ALT), задержка (DELAY (B))
Коэффициент развертки А (MAIN)	50 нс /дел … 0.5 с /дел, бесступенчато (UNCAL)
Коэффициент развертки B (DELAY)	50 нс /дел … 50 мс /дел
Время задержки	1 мкс … 5 с
Дрожание задержки	1:20000
Синхронизация
Режим	Автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV)
Источник синхронизации	Канал 1 (CH1), канал 2 (CH2), сеть (LINE), внешний (EXT)
Вход усилителя	Закрытый (AC), открытый (DC), фильтр ВЧ (HFR), фильтр НЧ (LFR)
Полярность синхронизации	«+» или «-» или полярность ТВ-синхронизации
ТВ-синхронизация	ТВ-строки (TV-H), ТВ-кадры (TV-V)
Чувствительность синхронизации
Режим работы	AUTO	NORM	TV
Частота	10 Гц … 20 МГц; 20 МГц … 100 МГц	DC … 20 МГц; 20 МГц … 100 МГц	Синхросигнал
INT	0.35 дел; 1.5 дел	0.35 дел; 1.5 дел	1 дел
EXT	50 мВ; 150 мВ	50 мВ; 150 мВ	200 мВпик-пик
Внешний вход синхронизации
Входной импеданс	1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение	300 В при 1 кГц
Режим X-Y
Режим работы	Ось X: CH1, CH2, EXT; ось Y: CH1, CH2, CH1 + CH2
Чувствительность	2 мВ /дел … 5 В /дел ±3%; EXT: 0.1 В /дел ±5%
Частотный диапазон X-входа	500 кГц
Сдвиг фазы	≤3° (50 кГц)
Чувствительность выходного сигнала
Напряжение	Примерно 25 мВ на 50 Ом
Частотный отклик	~ 10 МГц
Курсорные измерения
Курсорные измерения	ΔV, ΔV%, ΔV дБ, ΔT, 1 /ΔT, ΔT%, Δθ
Разрешение	1 /100 дел
Эффективный диапазон	±3 дел (по вертикали); ±4 дел (по горизонтали)
Настройка индикации	По вертикали: V /дел (CH1, CH2)б UNCAL, ALT /CHOP /ADD, INV, коэффициент щупа, AC /DC /GRN; по горизонтали: с /дел (MTB, DTB), UNCAL, масштабирование х10, развертка с задержкой, HO; синхронизация: источник, связь, склон, уровень, TV-V, TV-H прочее: X-Y, фиксация, сохранение /воспроизведение MEM 0-9
Специальные функции
ВРЕМЯ /ДЕЛ авто диапазон	Установлен
Панель установки «сохранение /воспроизведение»	10 настроек
Панель установки фиксации	Установлен
Калибратор
Форма сигнала	Положительный меандр
Частота	1 кГц
Выходное напряжение	2 Впик-пик ±2%
Общие характеристики
Питание	110 В /220 В ±10%, 50 Гц /60 Гц
Габаритные размеры	310 х 150 х 455 мм
Вес	9 кг
