РПД 160С

Переносной рентгеновский аппарат «РПД-160 С» – это сверхлегкий и малогабаритный аппарат постоянного потенциала для радиографического контроля. Аппарат рентгеновский переносной « РПД - 160 » предназначен для проведения радиографического контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации.Аппарат «РПД-160» предназначен для эксплуатации в следующих условиях:
- температура окружающего воздуха от - 40 до +40ОС;
- относительная влажность воздуха не более 80% при температуре 25ОС;
- атмосферное давление от 84 до 107 кПа

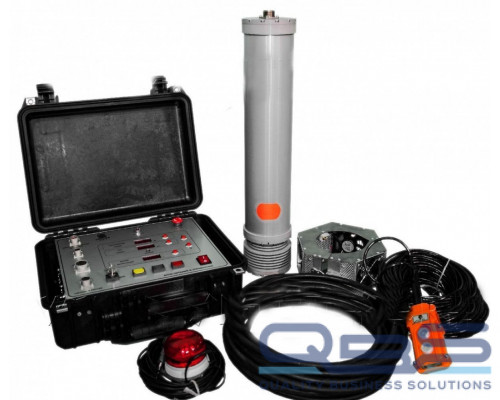

Аппарат РПД-160 С состоит из:

моноблока « РПД - 160 С» (блока излучателя - БИ);

блока питания и управления « РПД – 160 С» (БПУ), смонтированного в пластиковом кейсе;

пульта дистанционного управления с кабелем (ПДУ);

источника автономного питания, аккумуляторного 24В 10А (ИАП) , смонтированного в пластиковом кейсе со встроенным зарядным устройством;

кабеля соединительного ( моноблок – блок БПУ);

кабеля сетевого с евровилкой;

кабеля автономного питания (ИАП – БПУ);

кабеля сетевого зарядного устройства ИАП;

сигнальной лампы на магните с кабелем (для РПД-160).
Аксессуары: защитный кожух, штатив, комплект магнитных опор к штативу, комплект опор на трубу

Технические характеристики

Наименование тех. параметра	Значение тех. параметра
Максимальная потребляемая мощность, Вт	220
Максимальная мощность на аноде, Вт	150
Режим работы рентгеновской трубки:
Анодное напряжение, кВ	50 ÷ 160
Максимальная анодная мощность, Вт	300
Анодный ток, мА	0,1 ÷ 3,0
Диаграмма излучения	60 х 80 (100 × 80)°
Фокусное пятно (по паспорту на трубку), мм	0,8 × 0,8
Диапазон рабочих температур, ° C РПД-160 РПД-160 С	-10 °÷ +40° -40 +40
Размеры, мм / вес, кг:
- Моноблок (без свинцовой защиты)	110 × 130 × 470 / 4,9
- Блок питания и управления	414 × 345 × 180 / 7,0
- ПДУ	210 × 100 × 26 / 0,3
- Аккумуляторный блок	270 × 250 × 120 / 10,0
