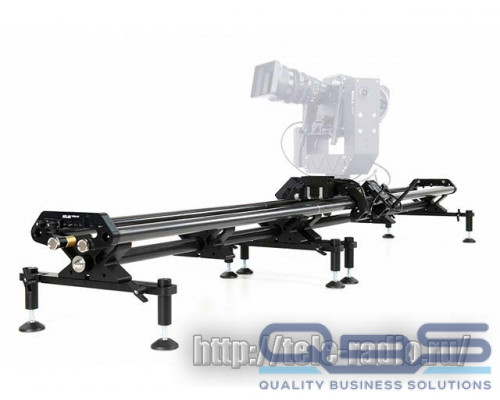

SlideKamera ATLAS MODULAR

Модульная система SlideKamera ATLAS MODULAR

• Комплект ATLAS MODULAR (каретка, секции 800 и 1200 мм, магнитные бамперы)
• Комплект ATLAS MODULAR (удлиненная каретка, секции 800 и 1200 мм, магнитные бамперы)
• Каретка ATLAS MODULAR
• Удлиненная каретка ATLAS MODULAR
• Секция 800 мм ATLAS MODULAR
• Секция 1200 мм ATLAS MODULAR
• Секция 1500 мм ATLAS MODULAR
• Секция 2000 мм ATLAS MODULAR
• Секция 3000 мм ATLAS MODULAR
• Электропривод для ATLAS
• Сервопривод ATLAS MODULAR Servo Driver (для длины 2 м)
• Сервопривод ATLAS MODULAR Servo Driver (для длины 2 м) с системой Ethernet
• Магнитный торцевой ограничитель
• Магнитный торцевой ограничитель (2 шт) для Шагового привода
• Магнитный торцевой ограничитель (2 шт) для Сервопривода
• Центрирующие адаптеры
• KAIROS - панель управления
• SlideLink PRO - Модуль управление по WiFi и RF
• Кабелеукладчик (длина 1 м)
• Кабелеукладчик (длина 2 м)
• Кабелеукладчик (длина 4 м)
• Кабелеукладчик (длина 6 м)
• Кабелеукладчик (длина 2 м), комплект для перевернутого слайдера
• Кейс CSK-ATLAS для комплекта длиной 2 м
• Кейс CSK-ATLAS длиной 2 м (для 2-х секций)
• Дополнительная зубчатая лента, длина 1 м

Модульный слайдер Slidekamera ATLAS разработан в сотрудничестве с операторами и решает много проблем. Слайдер позволяет работать с кинокамерами Canon C500, Sony F65, ARRI ALEXA. При проектировании основными требованиями были модульность конструкции, простота сборки и разборки слайдера одним человеком и легкий вес.

Конструкция слайдера ATLAS позволяет легко соединять модули и таким образом получать слайдер длиной 4 м, 8 м или длиннее в зависимости от потребностей. Все разработано таким образом, что для монтажа и демонтажа не используются дополнительные инструменты, все встроено в модули. Даже при значительном весе камеры (например, камера с дополнительными аксессуарами) не происходит изгиба направляющих. Каждая секция имеет четыре ножки, которые регулируются для установки на поверхность. Это позволяет легко горизонтировать слайдер при установке.

Слайдер Slidekamera ATLAS MODULAR достаточно универсальное оборудование. В малых помещениях или в случае если необходимо сделать короткий проезд камеры, можно использовать только одну стандартную секцию 0,8 м или 1,2 м. При этом ее можно установить на один штатив с использованием двойной поддержки для штативов HSTA-2 DUAL.

Так же слайдер с успехом может крепиться вверх ногами как к штативам, так и к потолку.

Использование головы BULL HEAD в сочетании с модульным слайдером Slidekamera ATLAS MODULAR создает моторизированную систему управления движения камерой в 3-х плоскостях.

Голова BULL HEAD может быть установлена различными способами: для работы горизонтально, для работы вертикально или вверх ногами. Благодаря этому голова может находиться почти на земле или под самым потолком.

Дополнительно на концах слайдера установлены магнитные концевые ограничители, которые выполняют роль тормозов, когда каретка приближается к концу направляющей.

Это очень практичная вещь, которая облегчает оператору, сконцентрированного на видеосъемке и не задумывающегося в какой точке находится каретка с камерой. В случае отсутствия магнитов каретка с камерой ударится о боковину, а при наличии мягкое торможение каретки сигнализирует о приближении к концу слайдера.

Каретка модульного слайдера включает в себя 12 роликов из специально подобранной твердой резины. Благодаря правильно сбалансированному расположению роликов, каретка может перемещаться при любом расположении направляющих: горизонтально, вверх ногами или под углом. Каретка снабжена рядом аксессуаров облегчающих работу с ней. Она снабжена стояночным тормозом, демпфирующим (затухающим) тормозом, чашами 75/100 мм, кронштейнами, позволяющими приподнять чашу над кареткой и тд.

Электропривод для модульного слайдера ATLAS снабжен как выходными так и входными портами. Это позволят создавать цельную 3-х осевую систему Motion Control с моторизированной головой BULL HEAD.

Основным преимуществом электропривода является его тихая работа и высокая точность управления (повторяемость движений). Он может управляться как через сеть WiFi так и через контролер RC. Электропривод предназначен для работы в горизонтальном положении. Максимальная скорость перемещения каретки 0,4 м/сек.

Для правильной установки слайдера на штативе предусмотрены центрирующие адаптеры, которые устанавливаются в середину чаши штативов диаметром 75 или 100 мм.

Помимо центрирующего адаптера в комплект входит универсальный винт 3/8".

Технические характеристики SlideKamera ATLAS MODULAR

• Применение: обеспечивает плавное перемещение тяжелых видео- и кинокамер
• Длина направляющей:
• секция 0,8 м
• секция 1,2 м
• Вес:
• секция 0,8 м - 6 кг
• секция 1,2 м - 8,5 кг
• каретка - 3 кг
• Расстояние между трубками: 160 мм
• Максимальная ширина ножек: 400 мм
• Диапазон регулировки высоты ножек: 20 мм
• НАГРУЗКА: 40 кг
• Монтажные отверстия направляющей:
• секция 0,8 м
• - три монтажные пластины с разъемами 3/8"
• - шесть монтажных отверстий М5
• - четыре углубления для шестигранных винтов М4, конфигурация Manfrotto
• секция 1,2 м
• - три монтажные пластины с разъемами 3/8"
• - шесть монтажных отверстий М5
• - четыре углубления для шестигранных винтов М4, конфигурация Manfrotto
• Типы монтажных пластин:
• - срединная монтажная пластина для крепления слайдера непосредственно на штатив
• - боковые монтажные пластины для крепления слайдера непосредственно на штатив или установки слайдера на поверхность
• Монтажные отверстия каретки:
• - два отверстия 3/8" на верней поверхности
• - шесть монтажных 1/4", по три с боковых сторон
• - восемь отверстий M6 в передней и задней части для аксессуаров
• - восемь отверстий M6 во внутренней части
• Центральная монтажная пластина каретки:
• - чаши 150 мм / 100 мм/ 75 мм
• - плоский адаптер с винтами 1/4" и 3/8" и восемь отверстий М4, конфигурация Manfrotto
• Пузырьковый уровень:
• - 1 шт на каретке
• - 1 шт на секции
• Материал: алюминий
