Модель:
15846
Артикул:
GT-930XC-30F-APC-FC
Производитель:
Tempo Communications
Наличие:
4 шт.
538 379 ₽
Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно
7 дней на возврат

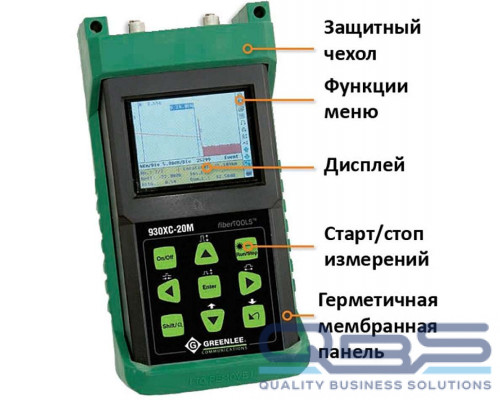

Tempo 930XC-30F-APC-FC – анализатор оптических линий и пассивных оптических сетей (PON). Он совмещает в себе функции оптического рефлектометра, тестера и визуализатора повреждений. Это позволяет дать полную всестороннюю оценку качества линии в процессе ее инсталляции и эксплуатации. Tempo 930XC-30F-APC-FC имеет три рабочих длины волны: 1310нм, 1550нм, 1625нм, причем длины волн 1310 и 1550нм используются для паспортизации оптических сетей и диагностики неактивных PON. Для проведения измерений на длине волны 1625 нм в рефлектометре предусмотрен отдельный порт с фильтром, что позволяет диагностировать работающую линию, не оказывая на нее влияния.

Tempo 930XC-30F одинаково удобен для «быстрых» измерений на объекте и детального исследования рефлектограмм в офисе.

Так, для удобства работы инженера-измерителя, Tempo 930XC выполнен в ударопрочном и влагозащищенном компактном корпусе, а эргономичное исполнение клавиатуры в считанные секунды позволяет провести масштабирование и анализ любого интересующего события или участка оптической линии. Причем работы можно производить даже мокрыми руками и в условиях плохой освещенности окружающей среды.

Мощная аккумуляторная батарея, функция автоотключения и большой объем памяти гарантируют работу Tempo 930XC-30F на протяжении полного рабочего дня.

Для детального анализа рефлектограммы в условиях офиса, используется профессиональное программное обеспечение (входит в комплект поставки). Оно не только позволяет детально проанализировать рефлектограмму на большом экране ПК, но и редактировать ее, а также генерировать отчет о проведенных измерениях. В отчет можно занести дополнительную информацию о кабеле, волокне, измерителе и др.

Для удобства использования прибора начинающими специалистами, в рефлектометре присутствует функция отображения событий ВОЛС (сварок, коннекторов и т. д.) в виде значков.

Видео обзор оптического рефлектометра Tempo 930XC: внешний вид и комплект поставки

Обзор меню оптического рефлектометра Tempo 930XC

Диагностика и паспортизация ВОЛС оптическим рефлектометром Tempo 930XC

Технические характеристики оптического рефлектометра

Tempo 930XC-30F-APC-FC

ПараметрЗначение
Рефлектометр

Рабочая длина волны, нм

1310/1550/1625

Динамический диапазон, дБ

36/35/35

Мертвая зона по событиям, м (при длительности зондирующего импульса 30 нс)

10
Мертвая зона по затуханию, м (при длительности зондирующего импульса 30 нс)50

Ширина импульса

5нс, 10нс, 30нс, 100нс, 300нс, 1мкс, 2,5мкс, 10мкс, 20мкс

Диапазон, км

0,3; 1,3; 2,5; 5; 10; 20; 40; 80; 120; 160; 240

Время усреднения

15сек, 30сек, 1мин, 2мин, 3мин

Погрешность по расстоянию

+/-(1м + 0,00005*диапазон + погрешность квантования)

Тип коннектора

FC

Тип полировки коннектора

APC

Погрешность измерения отражений

+/- 4дБ

Погрешность измерения потерь

+/- 0,05дБ/дБ

Внутренняя память

1 000 рефлектограмм

Интерфейсы для связи с ПК

RS-232/USB

Програмное обеспечение

Version 3.2

Формат данных

BelCore GR196, CE, FCC, UL, RoHS, WEEE
Визуализатор повреждений (источник красного света)

Рабочая длина волны, нм

650

Мощность

3мВт (5дБм)
Измеритель оптической мощности

Тип источника

InGaAs

Калиброванные длины волн, нм

850, 1300, 1310, 1490, 1550, 1625

Диапазон измеряемой мощности

от +6 до -70dBm (от +6 до -60dBm для 850nm)

Разрешение, дБ

0,01

Идентификация модулированного сигнала, кГц

1; 2
Лазерный источник излучения

Рабочие длины волн, нм

1310/1550/1625

Мощность сигнала

-7 дБм
Общие характеристики

Питание

AC адаптер & NiMh аккумулятор

Время работы от аккумулятора

8 часов измерений или 20 часов в режиме ожидания

Температура эксплуатации

от -10 до +50 градусов Цельсия

Температура хранения

от -20 до +60 градусов Цельсия

Влажность

от 0 до 95% (без конденсации)

Габариты,мм

196 х 100 х 64

Вес, кг

0,87

Основные функции оптического рефлектометра Tempo 930XC-30F-APC-FC

  • Приемка оптического кабеля (измерение погонного затухания оптического кабеля)
  • Паспортизация ВОЛС
    • Измерение вносимых потерь на:
      • Неразъемных (сварных) соединениях
      • Разъемных (коннекторных) соединениях
      • Сплиттерах
      • Линейных участках ВОЛС
      • Интегральная оценка вносимых потерь линии, включая первый и последний коннектор
    • Анализ отражений на разъемах
  • Диагностика и локализация повреждений, в том числе на активных PON:
    • Некачественное сварное соединение
    • Некачественный или грязный коннектор
    • Недопустимый радиус изгиба оптического волокна в сплайс-кассете
    • Обрыв кабеля
    • Трещина в оптическом волокне
  • Идентификация оптических волокон (красный свет)
  • Визуализация некачественного сварного соединения или макроизгиба в сплайс-кассете оптической муфты или кроссе (красный свет).
  • Генерация отчета об измерениях

Видео обзор оптического рефлектометра Tempo 930XC: внешний вид и комплект поставки

Обзор меню оптического рефлектометра Tempo 930XC

Диагностика и паспортизация ВОЛС оптическим рефлектометром Tempo 930XC
