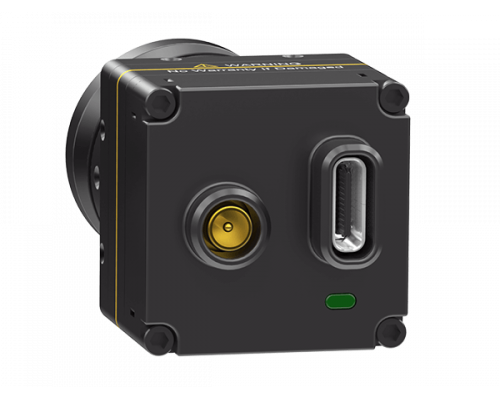

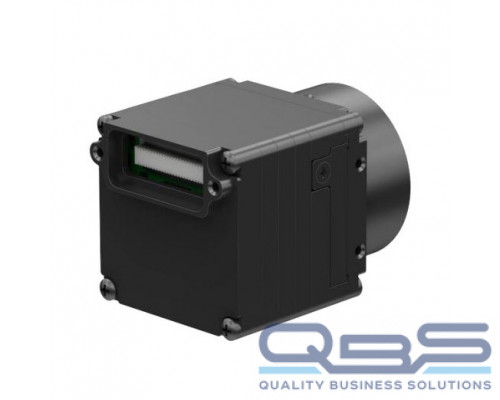

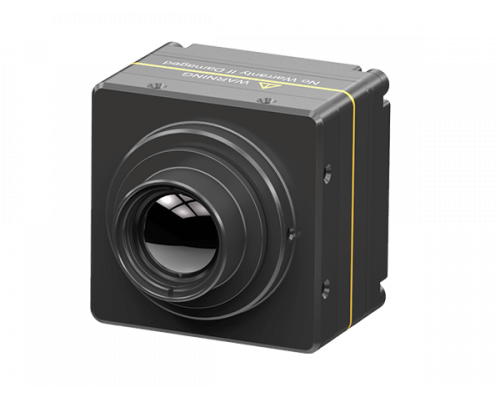

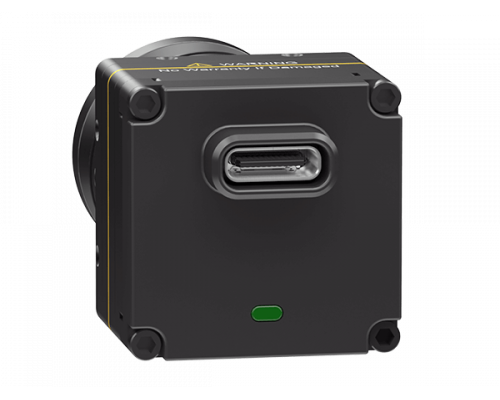

Тепловизионный модуль COIN417 Guide — это сверхмалый тепловой модуль. Он оснащен детектором GUIDE WLP, микросхемой ASIC для обработки изображений, микро-электромагнитным затвором и универсальными оптическими интерфейсами. Серия Coin предоставляет интеллектуальные алгоритмы обработки изображений и широкий спектр интерфейсов, включая интерфейс MIPI для мобильных соединений. Кроме того, 32-разрядный процессор предназначен для вторичной разработки и быстрой интеграции соответствующих продуктов для различных приложений.
Особенности
- Чрезвычайно компактный: 25,4 × 25,4 × 32,6 мм
- Поддержка параллельного порта и интерфейсов цифрового видео выхода MIPI (1X или 2X) для видеоформатов RAW16, YUV422-8bit и BT.656
- Поддержка нескольких интерфейсов передачи данных, включая GPIO, UART, SPI, I2C и т. Д.
- Внутренний программируемый MCU и доступный SDK для вторичной разработки
- Время загрузки <5S
- Типичная потребляемая мощность <0,8 Вт
Технические характеристики
Характеристики ИК-детектора | |
Резолюции | 400X300 |
Шаг пиксела | 17μm |
Спектральный диапазон | 8~14μm |
NETD | <40 мк |
Обработка изображений | |
Частота кадров | 25 Гц/30 Гц/50 Гц/60 Гц |
Время запуска | ≤10S |
Аналоговое видео | PAL/NTSC |
Цифровое видео | RAW/YUV/BT656 |
Режим затемнения | Линейная/гистограмма/Смешанная |
Цифровое увеличение | 1–8-кратное непрерывное масштабирование, шаг 1/8 |
Отображение изображений | Черный горячий/Белый горячий/Псевдо Цвет |
Направление изображения | Переворот по горизонтали/вертикали/диагонали |
Алгоритм изображения | NUC/AGC/IDE/DNR |
Электрические характеристики | |
Стандартный внешний интерфейс | 30PIN_HRS |
Режим связи | RS232-TTL, 115200 бит/с. |
Напряжение питания | 3.5–5,5 В. |
Типичное энергопотребление | <1,1 ВТ. |
Измерение температуры | |
Диапазон рабочих температур | -10-50°C. |
Диапазон измерения температуры | ОТ -20 ДО 150 °C, ОТ 100 ДО 550 °C. |
Точность температуры | ±3°C/±1% (максимальное значение ) |
SDK | Поддержка ARM/Windows/Linux SDK, полноэкранное тепловидение |
Физические характеристики | |
Размер (мм) | 25,4 X 25,4 X 14,1 (с затвором) |
Вес | 13 г±0,5 г (без объектива) |
Окружающей среды | |
Рабочая температура | -40°C ~ +70°C. |
Температура хранения | -45°C ~ +85°C. |
Влажность | 5–95%, без конденсации |
Вибрация | Случайная вибрация 5,35 г, 3 ось |
Шок | Полусинусоидальная волна , 40 г/11 мс, направление 3 оси 6 |
Комплектация
- Тепловизионный модуль COIN417 Guide
