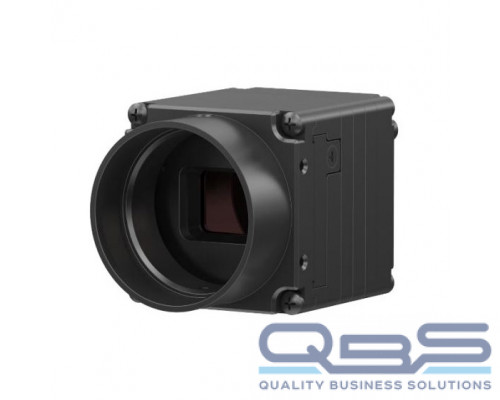

Name: Тепловизионный модуль COIN417R Guide
Brand: Guide Sensmart
Availability: OutOfStock

Модель:

-18448

Производитель:

Guide Sensmart

Цена по запросу

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Модель

COIN417R

Объектив

9,7 mm

Все характеристики

Цена по запросу
Для уточнения цены и сроков поставки нажмите «Отправить запрос» в шапке сайта или напишите на info@qbs.ru.

Тепловизионный модуль COIN417R Guide — это сверхмалый тепловой модуль. Он оснащен детектором GUIDE WLP, микросхемой ASIC для обработки изображений, микро-электромагнитным затвором и универсальными оптическими интерфейсами. Серия Coin предоставляет интеллектуальные алгоритмы обработки изображений и широкий спектр интерфейсов, включая интерфейс MIPI для мобильных соединений. Кроме того, 32-разрядный процессор предназначен для вторичной разработки и быстрой интеграции соответствующих продуктов для различных приложений.

Особенности

Чрезвычайно компактный: 25,4 × 25,4 × 32,6 мм
Поддержка параллельного порта и интерфейсов цифрового видео выхода MIPI (1X или 2X) для видеоформатов RAW16, YUV422-8bit и BT.656
Поддержка нескольких интерфейсов передачи данных, включая GPIO, UART, SPI, I2C и т. Д.
Внутренний программируемый MCU и доступный SDK для вторичной разработки
Время загрузки <5S
Типичная потребляемая мощность <0,8 Вт

Технические характеристики

Детектор
ИК разрешение	400 × 300
Размер пикселя	17μm
NETD	<40mk / F1.0 / 25 ℃
Спектральный диапазон	8 ~ 14 мкм
Объектив
Фокусное расстояние	7мм / f1.1, 12.8мм / f1.0，15мм / f1.0
FOV	50 ° × 39 °, 28 ° × 21 °, 25 ° × 19 °
Выходы
Аналоговое видео	30 Гц / 60 Гц (NTSC, 360 × 240, 320 × 240)
	25 Гц / 50 Гц (PAL, 384 × 288, 360 × 288)
	Hz 9 Гц опция на экспорт США
Цифровое видео	8-битный или 14-битный последовательный LVDS
	8-битная или 14-битная параллельная CMOS
	8-битный BT656 (совместимость с BT601, MSB / LSB)
	Опора Y16, YUV422
Эксплуатация и управление
Контроль изображения	Инвертировать вернуться: X, Y, XY
	Непрерывный цифровой зум: 1,125 ×
	Динамическое масштабирование и панорамирование: 1 ×, 2 ×, 4 ×
	Предустановки цифрового зума
	Полярность
	Ложный цвет (9 видов) или монохромный
	Изотермы
	Автоматический контроль усиления (AGC)
	Улучшение цифровых деталей (DDE)
	Активное усиление контраста (ACE)
	Информационное выравнивание гистограммы (IBHEQ)
Управление камерой	Руководство через SDK и GUI (RS232) и USB (2.0 / 3.0)
Сигнальный интерфейс	CameraLink (дополнительный модуль шины расширения)
	Доступны дискретные элементы управления I / 0
	Совместим с RS-232 (57 600 и 115200 бод)
	Внешний вход / выход синхронизации (ведущий и ведомый)
	Переключатель снижения мощности (убирает аналоговое видео)
	LVDS
Калибровка	NUC ＜ 0,5 сек
Мощность
Источник питания	4.0V-6.0V, DC
Первичный Elctrical разъем	50-контактный Hirose
Рассеяние мощности	≤1.3W
Время изображения	≤5S
Измерение
Диапазон температур	-40 ℃ -150 ℃, -40 ℃ -550 ℃
Точность	± 2 ℃ или ± 2% (макс., Типично)
Параметры окружающей среды
Рабочая температура	-40 ℃ -70 ℃
Идентификация	ROHS, REACH, CE, ClassB
Физические характеристики
Размер	25.4 × 25.4 × 32.6mm
Вес	≤20g
Интерфейс объектива	M20 / 0,5
