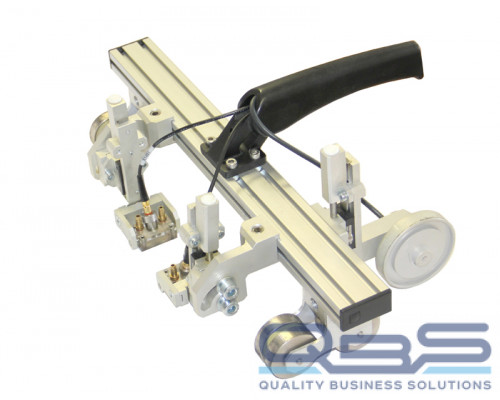

TFD-60 Сканер ручной для TOFD-метода

Сканер TFD-60 для проведения неразрушающего ультразвукового контактного контроля сварных соединений в соответствии со стандартом ToFD (ISO/DIS 10863:11, EN 583-6, • EN 15617 и др.).

Позволяет контролировать протяженные плоские или кольцевые сварные соединения, диаметр которых позволяет корректно разместить сканер на изделии.

Конструкция сканера предназначена для крепления пары стандартных ультразвуковых контактных преобразователей для ToFD метода контроля с шириной призмы 32 мм.

Технические характеристики

Конструкция

механический сканер с оптическим энкодером

Тип используемых призм для TOFD

IHC32

Фиксация на изделии

4 магнитных колеса

Диапазон толщин контролируемых сварных соединений

до 60 мм

Диапазон рабочих температур

от -30 C до +55 C

Размер (В x Ш x Д)

150 мм x 390 мм x 250 мм

Масса

2,3 кг
