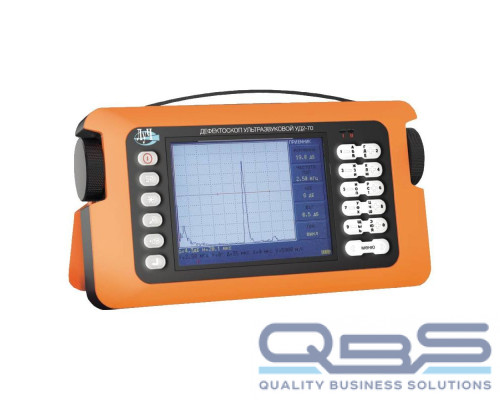

Name: Дефектоскоп УД2-70 купить по выгодной цене в QBS
Brand: НПК Луч
Price: 365040 RUB
Availability: InStock

Модель:

-8775

Производитель:

НПК Луч

Наличие:

2 шт.

365 040 ₽

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

АРД

есть

Внесен в госреестр

Внесен в Госреестр

Все характеристики

Ультразвуковой дефектоскоп УД2-70 — это современный прибор, используемый в сфере неразрушающего метода проведения испытаний для контроля сварных швов, обнаружения дефектов и оценки состояния материалов с применением УЗ-волн. Он позволяет измерить глубину залегания недостатков изделий из металлов, определить отсутствие однородности материалов, выявить места нарушения поверхности сварных соединений.

Сферы применения

Особенно часто устройство применяется в сфере производства и контроля железнодорожных составов, для диагностирования и проведения проверок объектов гражданской авиации и во многих других смежных отраслях. Также является полезным для контроля трубопроводов, на строительстве сложных технических объектов и металлических сооружений.

Главные преимущества

Высокая точность определения наличия и местонахождения дефектов дает гарантированную точность проведения испытаний, а работы с разнообразным типами материалов делает устройство универсальным и оптимальным в проведении проверок.

Основные особенности

К дефектоскопу можно подключить внешние устройства через USB-порт, такие как компьютерная мышь, портативная клавиатура, флэш-накопитель данных.
Прибор имеет встроенные производственные настройки, которые позволяют производить проверку железнодорожного состава таких организаций как ОАО «РЖД» и метрополитена.
Корпус устройства выполнен из прочного и надежного пластика, степень защиты от пыли и влаги составляет IP 64. Это позволяет использовать его даже в самых тяжелых условиях эксплуатации.
Имеется возможность построения на дисплее АРД диаграмм.
Два независимых строба АСД.
Наличие B-скана.
Доступна возможность создания дополнительного комплекта поставки, выполненного по индивидуальным условиям заказчика.
На устройстве имеется большой встроенный цветной дисплей с повышенной контрастностью и разрешением.
Возможность быстрого и своевременного обновления встроенного ПО.
Имеются дополнительные функции календаря и встроенных часов.
Небольшой вес и размер устройства позволяет легко перемещать использовать его в самых разнообразных условиях работы.

Дефектоскоп УД2-70 может измерить глубину дефектов на стальной поверхности от 1 до 7500 мм.

Компания «Инновационные технологии» предлагает вам купить ультразвуковой дефектоскоп УД2-70 по выгодной цене с доставкой по всей России.

Технические характеристики

Рабочие частоты	0,4; 1,25; 1,8; 2,5; 5,0; 10,0 МГц
Диапазон контроля по стали	от 1 до 7500 мм
Диапазон рабочих частот приёмного такта	от 0,2 до 12 МГц
Диапазон устанавливаемых скоростей УЗ колебаний	от 100 до 15000 м/с
Частота повторения зондирующих импульсов	30; 60; 120; 250; 500; 1000; 2000 Гц
Диапазон регулировки усиления	от 0 100 дБ с дискретностью 0,5; 1,0 дБ
Отсечка	Линейная, компенсированная, от 0 до 100% высоты экрана
Развёртка	тип А, В
Диапазон задержки развёртки	от -30 до 7500 мм
Погрешность измерения глубины залегания дефектов	±(0,1 + 0,02Н) мм
Дискретность измерения расстояний	0,1 мм
Погрешность измерения отношений амплитуд сигналов	±(0,1 + 0,03 N) дБ
Диапазон регулировки ВРЧ	от 0 до 80 дБ
Память - настроек - изображения развёртки типа А - значений глубиномера	400 400 4000
Интерфейс связи с компьютером	USB
Размер рабочей части экрана	111,4 х 83,5 мм
Диапазон рабочих температур	-10...+50 °С
Электрическое питание: - аккумуляторное - сеть переменного тока	12 В; 220 В 50 Гц
Время непрерывной работы	не менее 14 ч
Степень защиты корпуса	IP 64
Габаритные размеры (без ручки для переноса)	не более 245х77х145 мм
Масса электронного блока	не более 2,2 кг

Комплектация

Версия общего назначения

Электронный блок ультразвукового дефектоскопа УД2-70 - 1 шт.
УЗ ПЭП - 3 шт.*
Кабель соединительный (УЗ ПЭП/электронный блок) - 1 шт.**
Кабель соединительный (компьютер/электронный блок) - 1 шт.
Сетевой блок питания - 1 шт.
Съёмная аккумуляторная батарея - 1 шт.
Программное обеспечение - 1 к-кт.
Сумка для переноски - 1 шт.
Дефектоскоп ультразвуковой УД2-70.
Руководство по эксплуатации. ЛИВЕ.415119.025.0000 РЭ - 1 экз.
Дефектоскоп ультразвуковой УД2-70. Паспорт. ЛИВЕ.415119.025.0000 ПС - 1 экз.

* По заказу потребителя из прилагаемой номенклатуры УЗ ПЭП.

** При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП.

Дополнительная комплектация, оговариваемая при заказе

Комплект для построения АРД диаграмм - 1 к-кт.
- Программное обеспеченияе для электронного блока -1 шт.
- Памятка по установке программного обеспечения - 1 шт.
- Образец V2 - 1 шт.
USB- flash карта - 1 шт.
Инвертор - 12 В; ~220В; 100 мА - 1 шт.
Запасная аккумуляторная батарея - 1 шт.
Переходник для заряда съёмной аккмуляторной батареи вне прибора - 1 шт.
Чехол - 1 шт.

Версия "локомотивная"

Электронный блок ультразвукового дефектоскопа УД2-70 - 1 шт.
УЗ ПЭП, в том числе - 6+4*шт.
- П111-2,5- К12-004 - 1 шт.
- П111-5-К6-003 - 1 шт.
- П121-0,4-90-003 (для контроля поверхности катания бандажей) - 1 шт.
- П121-2,5-40-М-003 - 1 шт.
- П121-2,5-50-М-003 - 1 шт.
- П131-2,5-0º/18º-ВО-04 комбинированный (для контроля осей колесных пар) - 1 шт.
- П122-2,5-90-004 (для контроля зубьев шестерни) - 1 шт.*
- П122-2,5-90-003 (для контроля зубьев зубчатого колеса) - 1 шт.*
- ПЭП П111-1,25-К20-003 (для контроля удлиненных ступиц) - 1 шт.*
- ПЭП П131-2,5-0º/18º-ВО-03 (комбинированный для контроля осей колесных пар) - 1 шт.*
Кабель соединительный (УЗ ПЭП/электронный блок) - 1 шт.**
Кабель соединительный (компьютер/электронный блок) - 1 шт.
Устройство сканирования бандажей и ободьев колес УСБК-1 - 1 шт.
Стандартный образец СО-3Р или СО-2 - 1 шт.
Сетевой блок питания - 1 шт.
Съемная аккумуляторная батарея - 1 шт.
Программное обеспечение - 1 к-кт.
Сумка для переноски - 1 шт.
Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации. ЛИВЕ.415119.025.0000 РЭ - 1 экз.
Дефектоскоп ультразвуковой УД2-70. Паспорт. ЛИВЕ.415119.025.0000 ПС - 1 экз.

* Поставляется за дополнительную плату по заказу Потребителя.

** При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП.

Версия "вагонная"

Электронный блок ультразвукового дефектоскопа УД2-70 - 1 шт.
УЗ ПЭП, в том числе - 6+1*шт.
- П111-2,5- К12-004 - 1 шт.
- П111-5-К6-003 - 1 шт.
- П121-0,4-90-003 (для контроля поверхности катания колес) - 1 шт.
- П121-2,5-40-М-003 - 1 шт.
- П121-2,5-50-М-003 - 1 шт.
- П131-2,5-0º/18º-ВО-04 комбинированный (для контроля осей колесных пар) - 1 шт.
- П111-5-6-ШС-003 - 1 шт.*
Кабель соединительный (УЗ ПЭП/электронный блок) - 1 шт.**
Кабель соединительный (компьютер/электронный блок) - 1 шт.
Устройство сканирования колёс УСКм - 1 шт.
Стандартный образец СО-3Р или СО-2 - 1 шт.*
Сетевой блок питания - 1 шт.
Съемная аккумуляторная батарея - 1 шт.
Программное обеспечение - 1 к-кт.
Сумка для переноски - 1 шт.
Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации. ЛИВЕ.415119.025.0000 РЭ - 1 экз.
Дефектоскоп ультразвуковой УД2-70. Паспорт. ЛИВЕ.415119.025.0000 ПС - 1 экз.

* Поставляется за дополнительную плату по заказу Потребителя.

** При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП.

Версия "метрополитен ТР-2"

Электронный блок дефектоскопа УД2-70 (версия «Метрополитен» ЛИВЕ 415119.700.0000. ТР-2) - 1 шт.
Комплект программного обеспечения: спецменю дефектоскопа – «Контроль деталей подвижного состава метрополитена всех серий и типов» - 1 к-кт.
Кабель 2BNC-LEMO - 1 шт.
Кабель 2BNC-2LEMO - 1 шт.
Съемная аккумуляторная батарея - 1 шт.
Кабель соединительный (ПЭВМ/электронный блок) - 1 шт.
Сетевой блок питания - 1 шт.
Чехол для электронного блока - 1 шт.
Сумка для переноски - 1 шт.
Методика поверки - 1 шт.
Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации. ЛИВЕ.415119.700.0000.ТР-2 РЭ - 1 экз.
Дефектоскоп ультразвуковой УД2-70. Паспорт. ЛИВЕ.415119.700.0000. ТР-2 ПС - 1 экз.
Свидетельство о поверке - 1 экз.
Преобразователь АПЛ-111-28М - 4 шт.
Преобразователь АПМ121-13 - 4 шт.
Преобразователь АПМ121-18 - 4 шт.
Преобразователь АПМ-6550-А1 - 2 шт.
Преобразователь АПТ-55176-А1 - 2 шт.
Преобразователь АПМ121-15 - 4 шт.
Преобразователь АПМ122-6 - 4 шт.
Преобразователь АПМ-540-АЛС - 2 шт.

Версия "метрополитен ТР-3"

Электронный блок дефектоскопа УД2-70 (версия «Метрополитен» ЛИВЕ 415119.700.0000. ТР-3) - 1 шт.
Комплект программного обеспечения: спецменю дефектоскопа – «Контроль деталей подвижного состава метрополитена всех серий и типов» - 1 к-кт.
Кабель 2BNC-LEMO - 1 шт.
Кабель 2BNC-2LEMO - 1 шт.
Съемная аккумуляторная батарея - 1 шт.
Кабель соединительный (ПЭВМ/электронный блок) - 1 шт.
Сетевой блок питания - 1 шт.
Чехол для электронного блока - 1 шт.
Сумка для переноски - 1 шт.
Программа и методика поверки - 1 экз.
Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации. ЛИВЕ.415119.700.0000.ТР-3 РЭ - 1 экз.
Дефектоскоп ультразвуковой УД2-70. Паспорт. ЛИВЕ.415119.700.0000. ТР-3 ПС - 1 экз.
Свидетельство о поверке - 1 экз.
Преобразователь АПМ121-1,25-90-150-207 - 2 шт.
Преобразователь АПМ121-1,25-90-160-207 - 5 шт.
Преобразователь АПЛ-111-28М - 5 шт.
Преобразователь АПМ121-13 - 2 шт.
Преобразователь АПМ121-18 - 5 шт.
Преобразователь АПМ121-22 - 2 шт.
Преобразователь АПМ-4025-3 - 2 шт.
Преобразователь АПМ-5025-3 - 2 шт.
Преобразователь АПМ-4025-У - 2 шт.
Преобразователь АПМ-5025-У - 2 шт.
Преобразователь АПМ121-2,5-50-110-209 - 2 шт.
Преобразователь АПМ121-2,5-50-150-209 - 2 шт.
Преобразователь АПМ121-2,5-60-150-209 - 2 шт.
Преобразователь АПМ121-2,5-50-130-209 - 2 шт.
Преобразователь АПМ121-2,5-50-160-209 - 5 шт.
Преобразователь АПМ121-2,5-60-120-209 - 2 шт.
Преобразователь АПМ121-2,5-60-160-209 - 2 шт.
Преобразователь АПМ121-15 - 5 шт.
Преобразователь АПМ122-6 - 5 шт.
Преобразователь АПМ-122-8 - 2 шт.
Преобразователь АПМ-540-АЛС - 2 шт.
