TVLogic LVM-181S

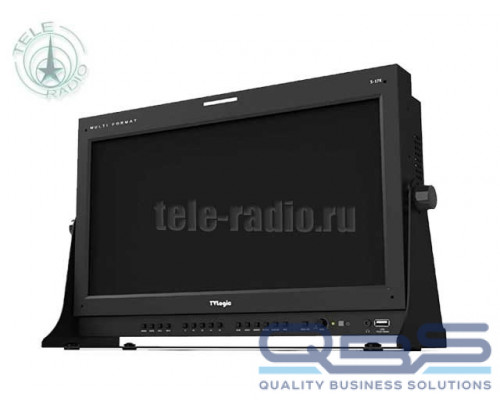

TVlogic LVM-181S мультиформатный LCD монитор

TVlogic LVM-181S контрольный мультиформатный LCD монитор с диагональю экрана 18.5 дюймов, разрешением панели 1920×1080 пикселей, поддержкой HDR, импортом/экспортом 3D LUT и режимом отображения сигнала PBP (PIP). Эти характеристики позволяют использовать монитор LVM-181S как конторльный, предоставляя пользователю большой угол обзора и поддержку различных форматов видео через CVBS, SDI, HDMI или DVI вход.

Встроенные FPGA функции

В мониторе LVM-181S доступны функции: 1:1 Pixel Mapping Modes for SD/HD, 3G-SDI Level A/B, Audio Level Meter Display, Blue Only, H/V Delay, Marker, Mono, Time Code Display, UMD, User Aspect, Various Scan Modes, Waveform/Vector.

Характеристики:

Характеристики панели

• Диагональ, дюймов: 18,5
• Тип панели: LED
• Тип задней подсветки: LED
• Разрешение, пикселов: 1920×1080
• Соотношение сторон: 16:9
• Драйвер панели: Настоящие 8 bit
• Глубина цвета: 16,7 млн. цветов
• Угол обзора по вертикали: 178°
• Угол обзора по горизонтали: 178°
• Яркость: 500 Cd/m2
• Контрастность: 1000:1

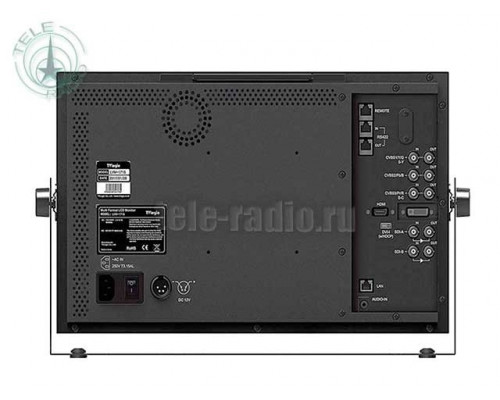

Входы

• BNC (x3): CVBS
• BNC (x2): 3G/HD/SD-SDI (A/B переключаемый)
• DVI (x1): DVI-I с поддержкой HDCP
• HDMI (x1): HDMI с поддержкой HDCP
• REMOTE (1х RJ-45): RS-422
• Гнездо 3,5 мм (x1): внешний аналоговый звук
• XLR 4-pin (x1): питание монитра 12В
• IEC 320 (x1): питание монитра AC 100~240В

Выходы

• BNC (x3): CVBS проходной
• BNC (x2): 3G/HD/SD-SDI назначаемый
• REMOTE (1х RJ-45): RS-422
• Динамик: встроенный динамик

Поддерживаемое разрешение и форматы

• АНАЛОГОВЫЙ ВХОД:
  • Composite 1.0Vpp (with Sync)
• ВХОД SDI:
  • CVBS (Composite) NTSC/ PAL, 1.0Vp-p (With Sync) YPbPr (Component) 1.0Vp-p (Y with Sync), 0.7Vp-p (Pb, Pr)
    • SMPTE 424M (3G-SDI) 1080p (60/59.94/50)
    • SMPTE 292 (HD-SDI) 1080p (30/29.97/25/24/23.98/30sF/29.97sF/25sF/24sF/23.98sF)
    • SMPTE 292 (HD-SDI) 1080i (23.98/29.97/30/50/59.94/60)
    • SMPTE 292 (HD-SDI) 720p (60/59.94/50)
    • SMPTE 344M (SD-SDI) 480p, 576p
    • SMPTE 259M (SD-SDI) 480i, 576i
    • 2K Format 2048×1080 (23.98p/23.98PsF/24/24PsF/)
• ВХОД HDMI:
  • CEA-861 1080p (60/59.94/50/30/29.97/25/24/23.98)
  • CEA-861 1080i (60/59.94/50)
  • CEA-861 720p (60/59.94/50)
  • PC (VESA) 800×600, 1024×768, 1280×1024, 1920×1080
• ВХОД DVI:
  • CEA-861 1080p (60/59.94/50/30/29.97/25/24/23.98)
  • CEA-861 1080i (60/59.94/50)
  • CEA-861 720p (60/59.94/50)
  • PC (VESA) 800×600, 1024×768, 1280×1024, 1920×1080

Особенности

• UMD: ANC, D-UMD (S-8C), D-UMD (S- 16C), D-UMD (D-8C)
• Обработка видеосигнала: 10-bit
• Декодирование субтитров: OP42/47, CC-608/708, CC-KOR
• Разъем USB: для обновления программного обеспечения
• Аккумуляторный адаптер: опционально

Общие характеристики

• Модель: LVM-181S
• Цвет: черный
• Требования к электропитанию: переменное 100~240 В (50~60Гц), постоянное 12В
• Рабочая температура: от 0 до +40 °C
• Размеры: 442,5×309,2×65,4 мм
• Размеры с настольной подставкой: 489,7×332,8×137,5 мм
• Вес: 4.2 кг

Комплект поставки

• Монитор: 1 шт
• Настольная подставка: 1 шт
• Кабель питания IEC320/C13: 1 шт
