Защищённый импульсный рефлектометр-мост ЭРСТЕД РИ-10М2 «СТРИЖ» – это одноканальный кабельный локатор с блоком мостовых измерений, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар), а также для измерения основных параметров кабельных линий мостовым методом (сопротивление шлейфа, сопротивление изоляции, ёмкость, ассиметрия жил, напряжение, расстояние до утечки и обрыва). Прибор предназначен для работы как в полевых, так и в стационарных условиях. Прибор имеет защищенное исполнение, благодаря герметичному,ударопрочному корпусу (IP68).
РИ-10М2 «СТРИЖ» по характеристикам заменяет приборы ИР-10, ИР-10М, РИ-10, РИ-10М, РИ-10М1.
Особенности РИ-10М2 «СТРИЖ»
- Отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек
- Измерение в реальном масштабе времени
- Максимальная дальность - до 50 км
- Высокое разрешение по дальности:
- 1 м в диапазонах 250 м–2,5 км
- 2 м-20 м в диапазонах 5 км–50 км
- Возможность детального рассмотрения любого участка рефлектограммы в реальном масштабе времени;
- Подавление асинхронных помех
- Цифровая индикация расстояния до любого участка рефлектограммы или между любыми участками рефлектограммы
- Энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения
- Режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти
- Сравнение с рефлектограммой из памяти прибора
- Встроенная таблица коэффициентов укорочения (для рефлектометра) на 200 значений, с возможностью ее пополнения
- Встроенная таблица характеристик кабеля (для моста)

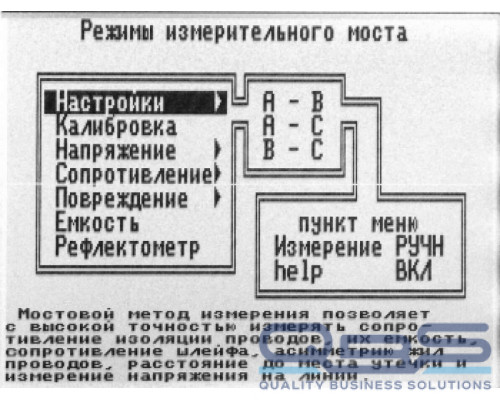

- Все измерения мостовым методом сопровождаются пояснительными схемами на экране прибора;
- Возможность обмена данными с ПК
- Брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью (класс защиты IP68)
Комплект поставки
- Рефлектометр импульсный РИ-10M2 «СТРИЖ» с первичной поверкой – 1 шт.
- Блок питания (зарядное устройство) – 1 шт.
- Кабель соединительный 1 м, 75 Ом, BNC.M-крокодилы – 2 шт.
- Провод соединительный для моста 1 м, «банан»-крокодил – 3 шт.
- Кабель COM-to-COM – 1 шт.
- Руководство по эксплуатации – 1 шт.
- Сумка для аксессуаров – 1 шт.
Внимание! Диск с ПО не входит в комплект поставки. Скачать ПО можно с сайта (см. ниже Дополнительные материалы).
Технические характеристики ЭРСТЕД РИ-10М2 «СТРИЖ»
| Блок рефлектометра | |
| Диапазон измерения расстояния (временной задержки) | от 0 до 50000 м (от 0 до 500 мкс) |
| Поддиапазоны измерений |
|
| Инструментальная погрешность измерения расстояния | от 0,04% до 0,4% в зависимости от поддиапазона измерений от 1 м до 20 м при КУ=1,500 |
| Эффективная частота дискретизации | 100 МГц |
| Длительность зондирующего импульса | от 10 нс до 20 мкс |
| Амплитуда зондирующего импульса | 10 В на согласованную нагрузку |
| Чувствительность приёмного тракта | не хуже 1 мВ |
| Диапазон перекрываемого затухания | не менее 80 дБ |
| Диапазон установки коэффициента укорочения | от 1,00 до 3,00, с шагом 0,01 |
| Блок моста | |
| Пределы допускаемой абсолютной погрешности измерения сопротивления шлейфа | в диапазоне от 1,0 Ом до 9 900 Ом ±(0,005R+0,2) Ом |
| Пределы допускаемой абсолютной погрешности измерения сопротивления изоляции | при измерительном напряжении постоянного тока (180 ± 10) В:
|
| Пределы допускаемой абсолютной погрешности измерения электрической емкости | в диапазоне от 1 нФ до 3000 нФ ± (0,1С+1) нФ |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока | в диапазоне от 1 В до 200 В ± (0,01U+1) В |
| Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока частотой (50 ± 5) Гц | в диапазоне от 10 В до 250 В ± (0,02U+2) В |
| Общие характеристики | |
| Дисплей | монохромный 3,8” (320×240 пикселей) |
| Время непрерывной работы от аккумуляторной батареи | не менее 8 часов |
| Время непрерывной работы через блок питания | не ограничено |
| Габаритные размеры | 240х200х115 мм |
| Вес прибора с аккумуляторной батареей | не более 2 кг |
| Диапазон рабочих температур | от -20 °С до +40 °С |
| Степень защиты от пыли и влаги | IP68 |
Применение ЭРСТЕД РИ-10М2 «СТРИЖ»
Рефлектометр РИ-10М2 «СТРИЖ» служит для проведения следующих типов измерений на симметричных и несимметричных кабелях:
- измерение длин кабелей;
- измерение расстояний до неоднородностей волнового сопротивления или повреждений;
- измерение коэффициента укорочения линии при известной ее длине;
- определение характера повреждений.
Блок кабельного моста позволяет осуществлять:
- измерение сопротивления шлейфа;
- измерение сопротивления изоляции;
- измерение электрической ёмкости;
- измерение напряжения постоянного и переменного тока;
- определение омической асимметрии жил;
- определение расстояния до места понижения сопротивления изоляции;
- определение расстояния до места обрыва жилы кабеля;
- определение расстояния до места короткого замыкания жил кабеля. измерение сопротивления изоляции под напряжением.
РИ-10M2 «СТРИЖ» применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
- медножильные кабели связи (ТПП, МКС и т.п.);
- кабели сигнализации и управления (СБПЗАВпШп и т.п.);
- силовые кабели (АСБ, ВВГ, СИП и т.п.);
- воздушные кабельные линии;
- компьютерные сети (СКС и т.п.);
- телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).
РИ-10М2 «СТРИЖ» может использоваться для определения длины кабеля при его производстве, складировании и торговле.
