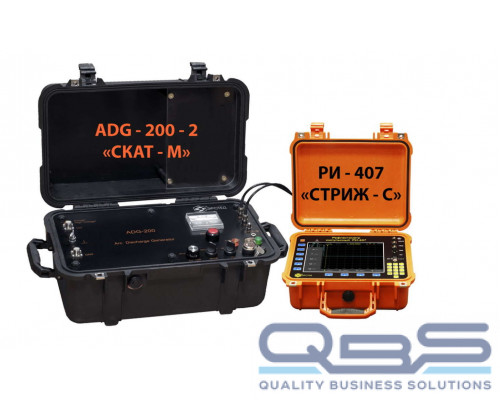

ЭРСТЕД РИ-407 «СТРИЖ-С» + ADG-200-2 «СКАТ-М» - компактный автономный комплекс для предварительного определения мест повреждений силовых кабельных линий неразрушающими методами.
Комплект состоит из импульсного рефлектометра РИ-407 «СТРИЖ-С» и генератора дуговых разрядов ADG-200-2 «СКАТ-М».
Комплект поставки РИ-407 «СТРИЖ-С»
- Рефлектометр импульсный РИ-407 «СТРИЖ-С» с первичной поверкой – 1 шт.
- Сетевой адаптер – 1 шт.
- Кабель соединительный 75 Ом, 3 м, BNC.M – «крокодил» с шириной захвата 25.4 мм – 1 шт.
- Кабель соединительный 75 Ом, 1 м, BNC.M-BNC.M – 2 шт.
- Руководство по эксплуатации – 1 шт.
- Сумка для аксессуаров – 1 шт.
Внимание! Диск с ПО не входит в комплект поставки. Скачать ПО можно с сайта (см. ниже Дополнительные материалы).
Комплект поставки ADG-200-2 «СКАТ-М»
- Генератор дуговых разрядов ADG-200-2 «СКАТ-М» – 1 шт.
- Зарядное устройство (15 В, 2 А) – 1 шт.
- Высоковольтные провода с зажимами «крокодил» для подключения к кабелю – 2 шт.
- Ключ замка блокировки – 2 шт.
- Калибровочный разрядник ~3.5 кВ для проверки генератора – 1 шт.
- Руководство по эксплуатации – 1 шт.
Технические характеристики ЭРСТЕД РИ-407 «СТРИЖ-С»
| Методы измерений |
|
| Диапазон измерения расстояния (временной задержки) | от 0 до 256 000 м (от 0 до 2560 мкс) |
| Поддиапазоны измерений |
|
| Инструментальная погрешность измерения расстояния | от 0,025% до 0,2% в зависимости от поддиапазона измерений |
| Эффективная частота дискретизации | 800 МГц |
| Выходной импеданс | 75 Ом |
| Длительность зондирующего импульса | от 10 нс до 100 мкс |
| Амплитуда зондирующего импульса (на открытую цепь) |
|
| Чувствительность приёмного тракта | не хуже 10 мВ |
| Диапазон перекрываемого затухания | не менее 73 дБ |
| Диапазон установки коэффициента укорочения | от 1,000 до 3,000, с шагом 0,001 |
| Диапазон регулировки временной задержки (импульсно-дуговой метод) | от 0 до 50 мс, с шагом 0,2 мс |
| Синхронизация (импульсно-дуговой метод) |
|
| Синхронизация по амплитуде (волновой метод) | от -165 до +165 В, с шагом 2 В |
| Связь с ПК | через внешний накопитель USB-Flash |
| Объем энергонезависимой памяти |
|
| Дисплей | цветной TFT 10” (800×600 пикселей) |
| Время непрерывной работы от аккумуляторной батареи | не менее 6 часов |
| Время непрерывной работы через сетевой адаптер | не ограничено |
| Габаритные размеры | 152 х 339 х 295 мм |
| Вес прибора с аккумуляторной батареей | не более 4 кг |
| Диапазон рабочих температур | от -20 °С до +40 °С |
Технические характеристики ЭРСТЕД ADG-200-2 «СКАТ-М»
| Диапазон регулировки выходного напряжения | от 0 до 10 кВ |
| Ступени выходного напряжения | 4 кВ, 10 кВ |
| Режимы заряда |
|
| Максимально запасенная энергия | 200 Дж |
| Время затягивания дуги (зависит от внешних условий) | от 1 до 10 мс (зависит от внешних условий) |
| Минимальный интервал времени между последовательными зарядами | определяется оператором, но не менее 20 с |
| Максимально допустимые импульсные напряжения на всех низковольтных разъемах, предназначенных для подключения к рефлектометру, не превышают |
|
| Питание | автономное (аккумулятор 12 В, 12 Ач) |
| Габаритные размеры | 570х350х200 мм |
| Вес прибора с аккумуляторной батареей | не более 30 кг |
| Диапазон рабочих температур | от -20 °С до +40 °С |
