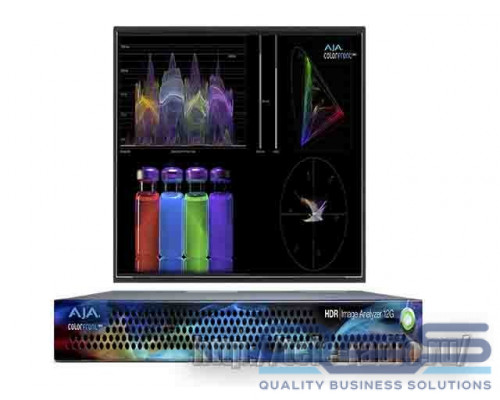

AJA HDR Image Analyzer 12G

Разработанный в сотрудничестве с Colorfront, AJA HDR Image Analyzer 12G поддерживает множество входов от форматов камеры LOG до SDR (REC 709), PQ (ST 2084) и HLG и предлагает поддержку цветовой гаммы для BT.2020 наряду с традиционным BT.709. Аппаратное мастерство AJA обеспечивает высокую надежность и производительность благодаря 4x двунаправленным входам/выходам 12G-SDI и DisplayPort.

Специально разработанный для использования там, где это необходимо, форм-фактор 1RU подходит для ряда сред, обеспечивая уверенность, необходимую для согласованного и предсказуемого производства и мастеринга HDR.

Мониторинг HDR с помощью HDR Image Analyzer 12G

Производство HDR требует надежного и предсказуемого инструмента для мониторинга и анализа всех этапов процесса, чтобы гарантировать, что ваше артистическое видение отслеживается от камеры до конечного пользователя.

AJA HDR Image Analyzer 12G гарантирует, что вы полностью контролируете свои технические решения при съемке, передаче и доставке материалов HDR / SDR.

HDR Image Analyzer 12G предлагает мощный мониторинг и анализ для:

• Живое производство
• DIT Pipelines
• Мониторинг вещания
• После-производственный этап
• QC (контроль качества)
• Финальный HDR мастеринг

Поддержка ввода с камер на HDR/SDR

Современные камеры по своей природе поддерживают HDR с их широкими динамическими диапазонами, и для живых событий, записи и трансляций крайне важно отслеживать их динамический диапазон и выходные сигналы гаммы, используемые для доставки HDR.

Благодаря поддержке ввода для обоих ведущих форматов LOG камеры, а также мониторинга SDR, HLG и PQ из различных источников, HDR Image Analyzer 12G избавляет от необходимости мониторинга HDR. Предлагая широкий спектр инструментов анализа и автоматической регистрации ошибок с отметкой временного кода, HDR Image Analyzer 12G гарантирует, что ваше производство достигнет желаемых конечных результатов.

Настраиваемые макеты

Интерфейс HDR Image Analyzer 12G обеспечивает макет квадранта для просмотра ваших инструментов и отснятого материала во время работы. Сочетания клавиш быстрого доступа предоставляют предварительно настроенные общие макеты для представления инструментов и представлений.

Для дальнейшей настройки вы также можете выбрать конкретный инструмент, который будет отображаться в любом из квадрантов, либо щелкнув правой кнопкой мыши по самому квадранту и выбрав предпочтительный инструмент, либо открыв выбор квадрантов в меню режима анализатора.

Веб-интерфейс

HDR Image Analyzer 12G предлагает новый мощный веб-интерфейс, к которому можно получить доступ в любом месте сети из любого веб-браузера в любой ОС.

Это позволяет управлять с удаленного компьютера и упрощает доступ при установке HDR Image Analyzer 12G в стойке, на съемочной площадке, в диспетчерских пунктах, отделах контроля качества и т. Д. Это также обеспечивает возможность удаленного обновления HDR Image Analyzer 12G и загрузки журналов и снимков экрана в любое место.

Поддержка удаленного рабочего стола

Кроме того, RDP позволяет управлять HDR Image Analyzer 12G по сети. Ваш RDP-клиент отображает графический интерфейс анализатора в локальном окне, а также обеспечивает управление с клавиатуры/мыши. Клиентский компьютер RDP может быть настольным компьютером, ноутбуком или планшетом.

Инструменты анализа HDR

В набор инструментов AJA HDR Image Analyzer 12G входит мониторинг формы волны, гистограммы и вектороскопа, а также множество основных инструментов анализа изображений:

• Автоматическое переключение цветового пространства по SDI для SDR/PQ/HLG
• Форма волны
• Гистограмма
• Vectorscope
• Цветовая гамма
• Nit Light Level
• Рамка среднего уровня Light bar
• Регистрация ошибок на основе файлов с временным кодом
• Анализатор данных с расширенным выбором пикселей
• Расширенный, вне гаммы и обнаружения яркости с допуском ошибок
• Предупреждение Out of Gamut MAX: Предоставляет уведомление, если цвет выходит за пределы P3d65

Входы камеры

HDR Image Analyzer 12G обеспечивает прямой ввод для ряда входов Camera LOG, что позволяет осуществлять прямые подключения от ведущих мировых производителей камер для немедленного анализа каналов производства.

Разрешение видео

Обратитесь к настройке разрешения видео с помощью быстрого доступа из меню «Разрешение видео» и с легким доступом для конфигураций RGB, YCbCR и Quad split против 2SI.

Настройки

Настройки могут быть сохранены и вызваны быстро при перемещении между проектами и конфигурациями инструмента.

Захват сцены

Сцены могут быть сохранены и вызваны для совместного использования с другими для визуального представления любых проблем, которые необходимо решить.

Цветовое пространство

Для анализа можно использовать несколько различных цветовых пространств, включая 709, P3, XYZ и 2020, а также собственные цветовые пространства камеры.

HDR Image Analyzer 12G также предлагает автоматическое изменение режима HDR для автоматического запуска цветового пространства HDR, когда это возможно.

Форма волны Lumi Color

HDR Image Analyzer 12G предлагает широкий спектр представлений для формы сигнала, включая Waveform Lumi Color. Waveform Lumi Color предлагает великолепное сочетание яркости и цветов в цветовом пространстве проекта.

Vectorscope

Вектороскоп отображает насыщенность цвета каждого пикселя в видеокадре, где середина круга указывает на более низкий уровень насыщенности, а край круга указывает на более высокий уровень насыщенности.

Вектороскоп

Вектороскоп дополнительно предлагает функцию масштабирования и линию тона кожи, значение которой может быть установлено вручную по желанию, что особенно полезно для обеспечения согласованных результатов тона кожи для последовательной работы и сопоставления камеры.

Whitepoint

HDR Image Analzyer позволяет установить точку белого, подходящую для данного проекта. Выберите между DCI, D65 или просто выключите.

CIE XY Gamut View

В режиме HDR можно использовать CIE XY Gamut View для проверки закодированных цветов и определения того, находятся ли они в допустимых пределах цветового диапазона. Это актуально при работе в цветовом пространстве Rec.2020, где фактические пиксели должны быть ограничены цветовой гаммой P3.

Ложный цвет - предупреждение гаммы

Режим Out of Gamut False Color обеспечивает четкое визуальное представление областей вашего изображения, которые могут представлять проблему. Результаты могут быть автоматически сохранены в ваших зарегистрированных файлах для нужд контроля качества.

Pixel Picker

Точность является ключевым фактором, и HDR Image Analyzer 12G делает это простым. Проведите мышью по отснятому материалу и используйте Pixel Picker, чтобы получить точные значения Nit уровня пикселей, шестнадцатеричного или десятичного кодов.

События

HDR Image Analyzer 12G может обнаруживать нарушения гаммы P3 и нарушения яркости в событиях HDR и регистрирует их с помощью отметок времени в файле журнала и на экране. Файлы журнала могут быть собраны для совместного использования с вашей командой по мере необходимости.

Timecode

Временной код может быть наложен на экран, чтобы помочь быстро идентифицировать любые проблемные области в определенные моменты в последовательности или кадре.

Измерение звука

Измеритель уровня звука включен для 16 каналов мониторинга и отображения пиковых уровней БД. Измеритель фазы звука также можно настроить для отображения 2-канального (стерео) или 8-канального (объемного) звука. Предупреждения об уровне звука могут быть установлены для создания заметок в ваших журналах.

Анализатор Gain

Analyser Gain позволяет вам увеличивать или уменьшать усиление, отображаемое на вашем дисплее, упрощая вам возможность контролировать критические объекты, в частности, с темными кадрами.

Workflow

Работа с HDR Image Analyzer 12G проста и гибка благодаря 4x двунаправленным соединениям 12G-SDI

Подключите ваши источники к одному или нескольким соединениям 12G-SDI и подключитесь к мониторам или далее в вашем конвейере с оставшимися соединениями 12G-SDI.

Подключите дисплей UltraHD (до 60p) к соединению DisplayPort для лучшего просмотра как видеоряда, так и интерфейса HDR Image Analyzer 12G - при необходимости DisplayPort может управлять монитором HDMI с помощью адаптера DisplayPort - HDMI.

Расширенные функции

Высокое растровое изображение заслуживает высокого растрового интерфейса для критического наблюдения за вашими эстетическими элементами, когда вы анализируете свои материалы для HDR. HDR Image Analyzer 12G обеспечивает первозданные изображения и возможность оттачивать мельчайшие детали для точного анализа ваших материалов:

• Высококачественный, сверхточный пользовательский интерфейс UltraHD для отображения изображений в собственном разрешении, включая поддержку PQ для дисплеев с поддержкой HDR.
• Возможность упорядочить инструменты по желанию в четырех квадрантах интерфейса
• Линейный режим: сфокусируйте область интереса на одной горизонтальной или вертикальной линии.
• Все еще Магазин.
• Аудио пик измерения
• Вне гаммы, яркости, режима ложного цвета, уровней звука и фазового замера.
